Drehgeber Ex-Proof EXAG-H-Ethernet- absolut

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EXAG-H-Ethernet
Drehgeber Ex-Proof EXAG-H-Ethernet- absolut | Ex-Proof - Öl und Gas Drehgeber Hohlwelle - Ø... mehr

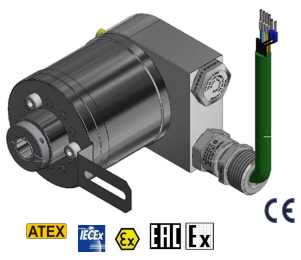

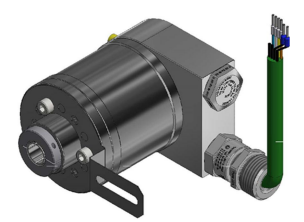

Produktinformationen "Drehgeber Ex-Proof EXAG-H-Ethernet- absolut"

Drehgeber Ex-Proof EXAG-H-Ethernet- absolut | Ex-Proof - Öl und Gas

  • Drehgeber Hohlwelle - Ø 78 mm
  • Hohlwelle: Ø 14 mm, Ø 16 mm und Ø 1 inch
  • Schnittstelle: Ethernet - TCP/IP and MODBUS TCP
  • Absolutauflösung bis zu 30 bits
  • Endkappe nicht entfernbar
  • ATEX, IECEx zertifiziert



Weiterführende Links zu "Drehgeber Ex-Proof EXAG-H-Ethernet- absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof EXAG-H-Ethernet- absolut"



Elektrische Eigenschaften

Codierung Absolut - Binär
Schnittstelle Ethernet Modbus TCP,
TCP/IP, -UDP, MODBUS/TCP
Auflösung Max. 14 bit (16384) Umdrehungen
Max. 16 bit (65536) Schritte pro Umdrehung.
Geräte-Ardressierung Einstellbar durch Drehknöpfe im Anschlussdeckel
Transmission Rate:  10/100 Mbit
Versorgungsspannung 10 bis 30 Vdc (Absolutes Limit) gemäß EN 50178
Stromverbrauch Max. 230 mA mit 10 Vdc
Max. 100 mA mit 24 Vdc
Leistungsverbrauch Max. 2.5 Watt
Teilungsgenauigkeit ±0.0220° (14-16 bit),
±0.0439° (≤13 bit)
Elektrische Lebenszeit > 10⁵ Stunden
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminum oder Edelstahl
Kappe: Aluminum oder Edelstahl
Welle: Edelstahl
Gewicht Aluminum: ~ 1600 gr (56,44 oz)
Edelstahl: ~ 3100 gr (109,35 oz)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 6.000 U/m (max.) IP 64
3.000 U/m (max.) IP 65/66/67/68
Drehmoment beim Anfahren ≤ 0,01 Nm bei 25° C (ohne Dichtung)
≤ 0,03 Nm bei 25° C (mit Dichtung)
Masseträgheitsmoment 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²)
Wellenbelastung Axial: 60 N (13,50 lbs) max.
Radial: 80 N (17,98 lbs) max.



Umgebungs Eigenschaften

Betriebstemperatur -40° to +70° C
Lagertemperatur -40° to +70° C
Schock 100 G / 11 ms
Vibration 10-2000 Hz / 10 G
Stöße 10 G / 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.)
IP 65 / Nema 5 (ca.)
IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.)
IP 68 (1Std./1 Meter) / Nema 6P (ca.)



Verbindungsoptionen

Kabelausgang Radial
Verbindungstyp Kabel
Benderadius  103 mm



Zulassungen

ATEX: Zertifikat Nr.: ITS09ATEX16867X II 2 G Ex db IIC T5 Gb II 2 D Ex tb IIIC T100°C
Db -40°C≤ Ta≤ +70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0016X Ex db IIC T5 Gb, Ex tb IIIC T100°C Db -40°C
≤ Ta≤ +70°C





Zeichnung anfordern ...Zeichnung anfordern ...

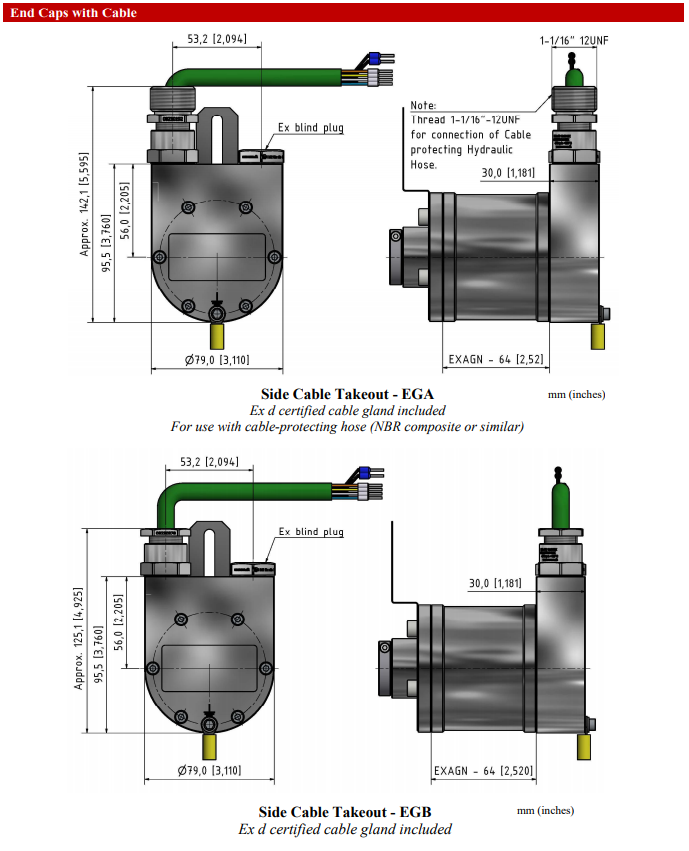

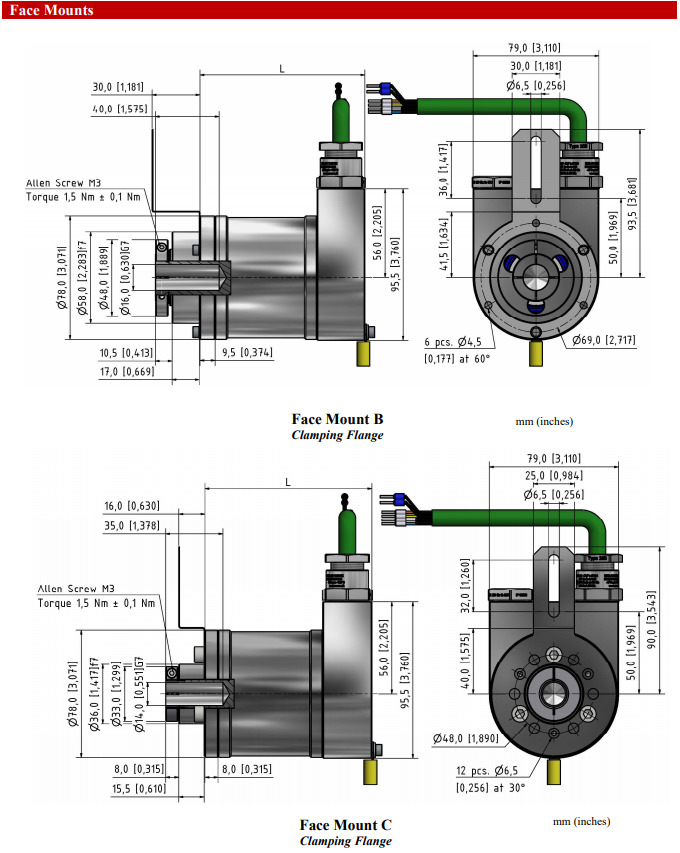

Zeichnung "Drehgeber Ex-Proof EXAG-H-Ethernet- absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof EXAG-H-Ethernet- absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof EXAG-H-Ethernet- absolut"

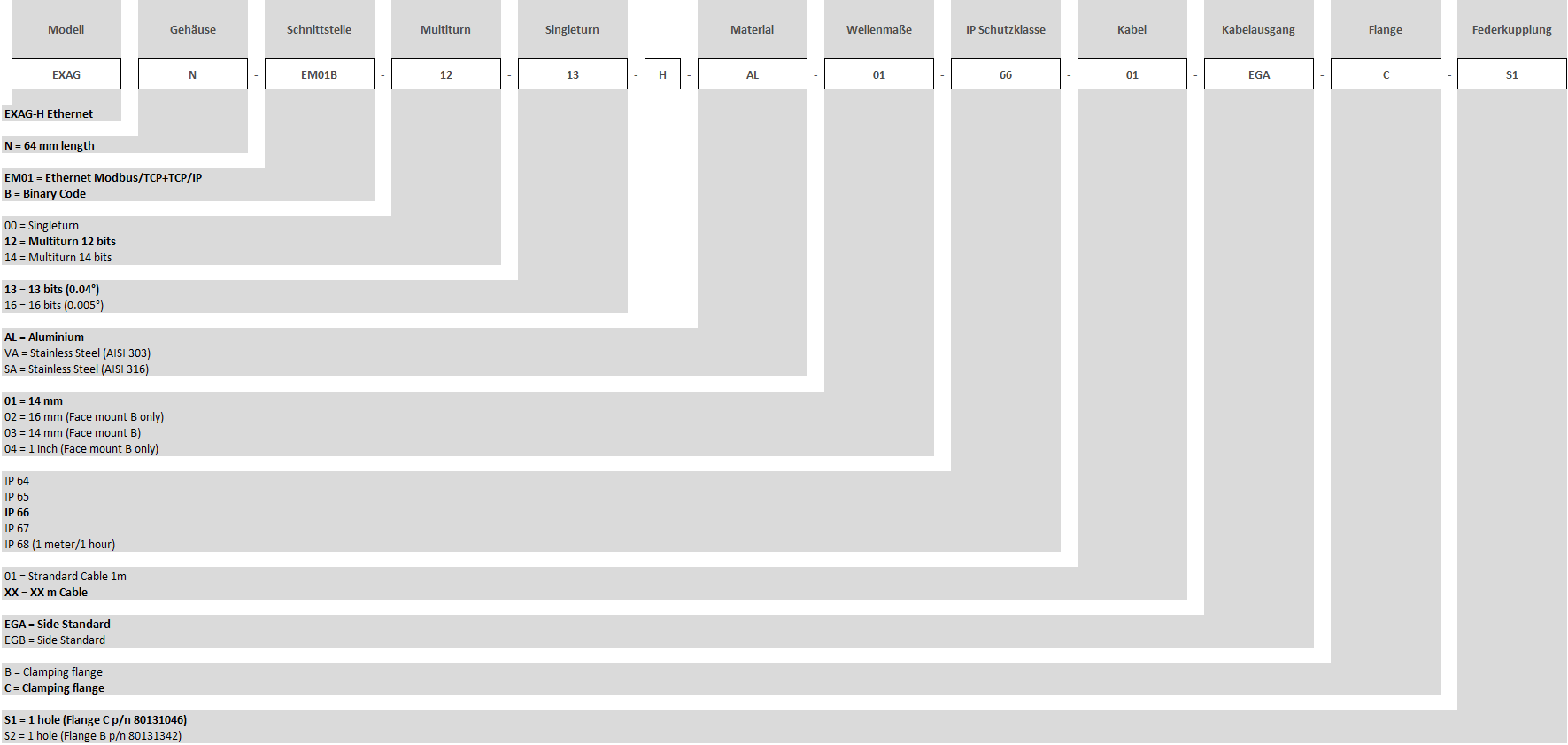

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
