Drehgeber Ex-Proof EX78-H-Dual Output- absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EX78-H-Dual
Drehgeber Ex-Proof EX78-H-Dual Output- absolut | Ex-Proof - Öl und Gas
- Drehgeber Hohlwelle - Ø 78 mm
- Hohlwelle: Ø 14 mm, Ø 16 mm und Ø 1 inch
- Schnittstelle: Profibus und Incrementeller Output, Simultan
- Absolutauflösung bis zu 31 bits
- Inkrementelle Auflösung bis 8192 Impulse pro Umdrehung
- ATEX, IECEx, Profibus Trade Org. zertifiziert und North America Class I Div. 2, Ex db IIC
Elektrische Eigenschaften
| Codierung | Absolut - Binär & Inkrementell |
| Versorgungsspannung | 9 bis 30 Vdc (Absolutes Limit) gemäß EN 50178 |
| Stromverbrauch | Max. 80 mA mit 10 Vdc Max. 40 mA mit 24 Vdc |
| Leistungsverbrauch | Max. 1,2 Watt |
| Elektrische Lebenszeit | > 10⁵ Stunden |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |

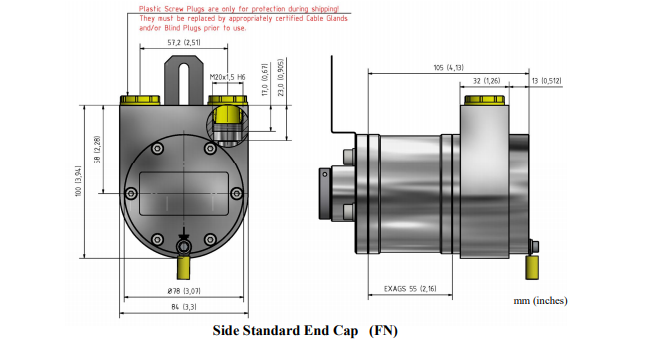

Mechanische Eigenschaften
| Material | Gehäuse: Aluminum oder Edelstahl Kappe: Aluminum oder Edelstahl Welle: Edelstahl |
| Gewicht | Aluminum: ~ 1600 gr (56,44 oz) Edelstahl: ~ 3100 gr (109,35 oz) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 6.000 U/m (max.) IP 64 3.000 U/m (max.) IP 65/66/67/68 |
| Drehmoment beim Anfahren | ≤ 0,01 Nm bei 25° C (ohne Dichtung) ≤ 0,03 Nm bei 25° C (mit Dichtung) |
| Masseträgheitsmoment | 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²) |
| Wellenbelastung | Axial: 60 N (13,50 lbs) max. Radial: 80 N (17,98 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +70° C |
| Lagertemperatur | -40° to +70° C |
| Schock | 100 G / 11 ms |
| Vibration | 10-2000 Hz / 10 G |
| Stöße | 10 G / 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 64 / Nema 4 (ca.) IP 65 / Nema 5 (ca.) IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) IP 68 (1Std./1 Meter) / Nema 6P (ca.) |
Verbindungsoptionen
| Kabelausgang | M20, gewinde M25, gewinde |
Elektrische Eigenschaften - Absolut
| Schnittstelle |
Profibus - DP-V0 Unterstützt das Profibusprofil für Absolute Encoder Vers. 1.1, Klasse 1 und 2 |
| Auflösung | Max. 15 bit (32768) revolutions Max. 16 bit (65536) steps per rev. |
| Geräte-Ardressierung | Einstellbar durch Drehknöpfe im Anschlussdeckel und durch die "Change Station Adress"-Funktion der Profibus Schnittstelle |
| Übertragungsrate | Alle Standard Baud-Raten von 9.6 bis 12 MBaud |
| Schrittfrequenz LSB | 800 kHz |
| Teilungsgenauigkeit | +/- ½ LSB (12 bit) +/- 2 LSB (16 bit) |
Elektrische Eigenschaften - Inkremental
| Ausgang | HTL Driver 9 bis 30 V input/output |
| Ausgangsstrom | 40 mA load per output channel |
| Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional) |
| Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
| Index | 1/4 period gating mit A & B low |
| Maximale Frequenz | 150 kHz |
| Auflösung | 1024, 2048, 4096, 8192 ppr |
Zulassungen
ATEX: Zertifikat Nr.: ITS09ATEX16867X II 2 G Ex db IIC T5 Gb II 2 D Ex tb IIIC T100°C
Db -40°C≤ Ta≤ +70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0016X Ex db IIC T5 Gb, Ex tb IIIC T100°C Db -40°C
≤ Ta≤ +70°C
North America: Zertifikat Nr.: LR1192-5 Class I Division 2 Groups ABCD T5, Class II
Division 2 Groups FG, Class I Zone 1AEx db IIC T5 Gb, Ex db IIC T5 Gb, Zone 21 AEx tb IIIC
T100˚C Db, Ex tb IIIC T100˚C Db, Tamb= -40 ˚C to +70 ˚C
