Spindelanzeige OP9

Spindelanzeige OP9

Ableseposition/Ansicht:

Gehäusefarbe:

Hohlwellendurchmesser:

Sondereigenschaften[Spindelanzeigen]:

Steigung[OP9]:

Zählrichtung:

  • OP9-1-1-1-D-1-0
Die Spindelanzeige OP9 ist eine Digitalanzeige mit 2 Zählern à 5 Ziffern für das... mehr
Produktinformationen "Spindelanzeige OP9"

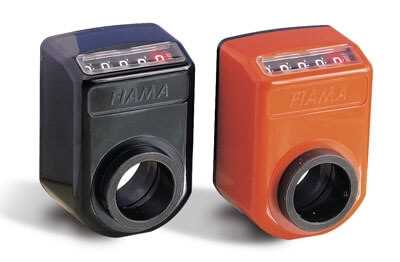

Die Spindelanzeige OP9 ist eine Digitalanzeige mit 2 Zählern à 5 Ziffern für das Einstellen und direkte Ablesen einer Verstellung.

Merkmale:
  • Stoßfestes und selbstlöschendes Gehäuse aus Technopolymer. Schutzart IP54. Max. Temperatur 70 °C.
  • Schräge Ansicht 62°
  • Zwei Zähler mit je fünf Ziffern (Standard rote Ziffer für Zehntel; auf Anfrage 2 rote Ziffer für Hundertstel oder 5 schwarze Ziffer) mit Ablesung bis 99999. Ziffernhöhe: 5,5 mm.
  • Standardbohrung 20 H7, kleinere Bohrungsdurchmesser mit Reduzierungsbüchse.
  • Version mit Zähler: aufwärts-aufwärts (DXDX), abwärts-abwärts (SXSX), aufwärts-abwärts (DX: betrifft den oberen Zähler 1), abwärts-aufwärts (SX: betrifft den oberen Zähler 1).
  • OP9: 2 Zähler. Version OP9 mit 1 Positioner oder Masskorrekturknöpfe AZZ, mit 2 Positionier- oder Masskorrekturknöpfe 2AZZ.
  • verfügbare Farben: Orange RAL 2004, Schwarz RAL 9005.


Weiterführende Links zu "Spindelanzeige OP9"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Spindelanzeige OP9"
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Spindelanzeige OP9"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Spindelanzeige OP9"



Datenblatt: Datenblatt





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Spindelanzeige OP9"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Spindelanzeige OP9"
Zubehör "Spindelanzeige OP9"



>> Hier klicken um zum Zubehör unserer Spindelpositionsanzeigen zu gelangen.
