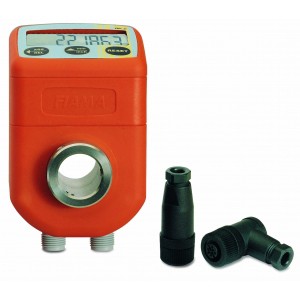

Spindelpositionsanzeige - EP20RS - Elektronisch digital
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EP20RS
- Versorgungsspannung: 10-25 VDC, max. 100 mA
- Batterie: 2 Alkalibatterien 1,5 V Typ AA, (Backup, für eine Betriebsdauer von 6 Monaten ohne externe Spannungsversorgung)
- Lieferbare Funktionen: Reset, Absoluter / inkrementeller Wert, Umstellung mm / inch, Offset
- Tastatur: Frontseitige Bedienung - 3 Programm- und Funktionstasten
- Schnittstelle: RS485 - MODBUS RTU
- Elektromagnetische Kompatibilität (EMC): 2004/30/UE
- Display: LCD mit Hintergrundbeleuchtung, Ziffernhöhe 10 mm
- Anzeigebereich: -99999; +99999
- Drehzahl: Max. 1.000 Umdrehungen / Min.
- Auflösung, max.: 4.000 Impulse / Umdrehung
- Betriebstemperatur: 0 °C bis +50 °C
- Relative Luftfeuchtigkeit: 30 bis 90 % (nicht kondensierend)
- Schutzklasse: IP54
- Anschlussart: 2 Stecker M12x1 (4-polig)
Mechanische Eigenschaften
|
Hohlwelle |
EP20: Ø 20 mm H7 |
|
Gewicht |
ca. 350 g |
|
Display |
LCD 6-stellig, Ziffernhöhe 10 mm |
|
Anzeigebereich |
-999999; +999999 |
|
Drehzahl |
Max. 1.000 Umdrehungen / Min. |
|
Auflösung, max. |
4.000 Impulse/Umdrehung |
|
Elektromagnetische Kompatibilität |
2004/108/EC |
|
RoHS |
2011/65/UE |
|
Betriebstemperatur |
0 °C bis +50 °C |
|
Relative Luftfeuchtigkeit |
30 bis 90 % (nicht kondensierend) |
|
Schutzklasse |
IP54 |
Elektrische Eigenschaften
|
Spannungsversorgung |
10-25 VDC, max. 100 mA |
|
Batterien 2 Alkali |
1,5 V Typ AA, Lebensdauer 6-8 Jahre (Backup, für eine Betriebsdauer von 6 Monaten ohne externe Spannungsversorgung) |
|
Funktionen (frei programmierbar) |
Reset/Preset, absoluter/inkrementaler Messwert, Umschaltung mm/Inch, Winkelanzeige in Grad, 3 verschiedene Nullpunkte für Maßkorrektur bei Werkzeugwechsel und eine Offset-Funktion zum Ausgleich von Werkzeugverschleiß, Einstellung des Wertes für jede Umdrehung der Hohlwelle; Messrichtung, Anzahl der Dezimalstellen |
|
Tastatur |
Frontseitige Bedienung – 3 Programm- und Funktionstasten |
|
Serielle Schnittstelle |
RS485 – MODBUS RTU-Protokoll |
|
Elektrischer Anschluss |
2 Stecker M12x1, 4-polig |
|
|
Datenblatt:
...siehe Datenblatt
