Laser Distanz Sensor D-Serie DAN-30-150  von  Willtec Messtechnik  für... mehr
Produktinformationen "Laser Distanz Sensor D-Serie DAN-30-150"
Laser Distanz Sensor D-Serie DAN-30-150 von Willtec Messtechnik für zuverlässiges Messen auf dunklen Oberflächen- und dies sogar bei Außenanwendungen mit Sonneneinstrahlung!

•      Serielle Schnittstellen
•      Analog-Ausgang 0,4 … 20 mA
•      Digitale Ein - und Ausgänge (Standard)
•      Optionale Schnittstellen sowie weitere Funktionen sind durch den Kunden konfigurierbar
Weiterführende Links zu "Laser Distanz Sensor D-Serie DAN-30-150"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Laser Distanz Sensor D-Serie DAN-30-150"



Spezifikationen

Messbereich auf Reflexionsfolie ~40...150 m
Messbereich auf natürliche Oberflächen 0.05...~100 m
Typische Genauigkeit @ 2σ ± 3 mm
Typische Wiederholungsgenauigkeit ± 0.7 mm
Max. Messrate 100 Hz
Betriebstemperatur -10...+50 °C
Schutzart IP65
Versorgungsspannung 12...30 VDC
Laser rot, sichtbar ja
Durchmesser Laserpunkt bei 10 m 7 x 3 mm
Durchmesser Laserpunkt bei 50 m 28 x 13 mm
Durchmesser Laserpunkt bei 100 m 55 x 30 mm
Abmessungen (l x b x h) 140 x 78 x 48 mm
Gewicht 350 g

Schnittstellen

Analogausgang, programmierbar, 0/4...20 mA ja
Max. Fehler des Analaogausganges ± 0.1 %
2 digitale Ausgänge, programmierbar ja
1 digitaler Ausgang für die Fehleranzeige ja
1 digitaler Eingang, programmierbar (anstelle DO1) ja
RS-232 ja
RS-422 mit programmierbarer ID ja
SSI programmierbar ja
USB ja (nur für Konfiguration)

Optionale Schnittstellen

PROFINET ja
EtherNetIP ja
EtherCAT ja
PROFIBUS (extern) ja

Anschlussart

Interne Anschlussklemmen ja

Funktionen

Auto Start ja
Direktes Anschliessen einer externen Anzeige ja
Externe Auslösung von Messungen ja
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Laser Distanz Sensor D-Serie DAN-30-150"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Laser Distanz Sensor D-Serie DAN-30-150"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Laser Distanz Sensor D-Serie DAN-30-150"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

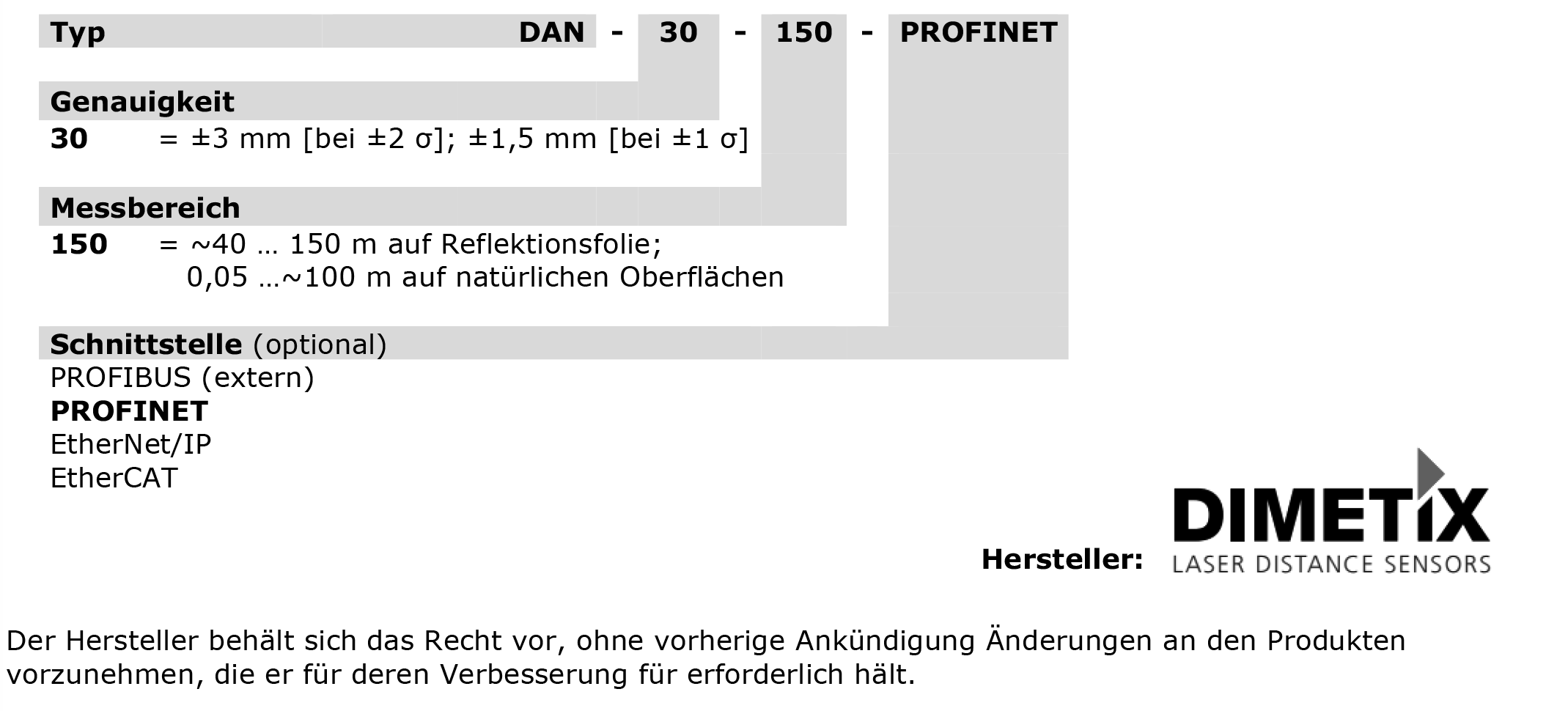

Bestellschlüssel "Laser Distanz Sensor D-Serie DAN-30-150"
Zubehör "Laser Distanz Sensor D-Serie DAN-30-150"







Datenblatt Zubehör:
