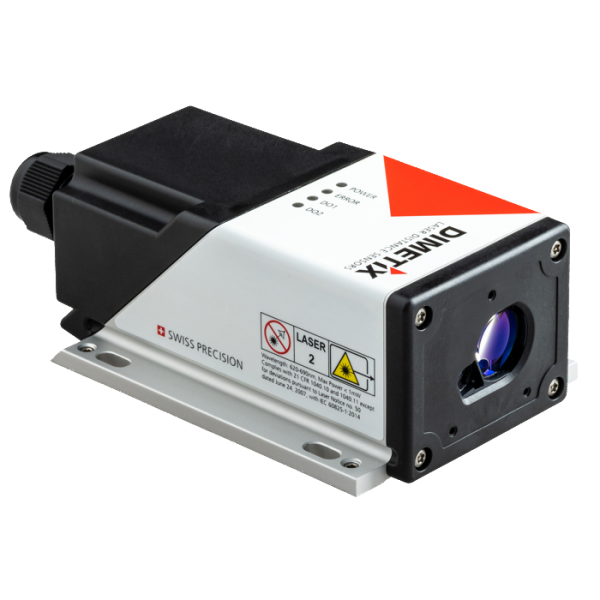

Optischer Distanzsensor XXL WDL2-T-10-050

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

• Zuverlässiges Messen auf dunklen Oberflächen- und dies sogar bei... mehr

Produktinformationen "Optischer Distanzsensor XXL WDL2-T-10-050"

• Zuverlässiges Messen auf dunklen Oberflächen- und dies sogar bei Außenanwendungen mit Sonneneinstrahlung

• Serielle Schnittstellen

• Analog-Ausgang 0/4 ... 20 mA

• Digitale Ein – und Ausgänge (Standard)

• Weitere Schnittstellen und Funktionen sind durch den Kunden konfigurierbar

Weiterführende Links zu "Optischer Distanzsensor XXL WDL2-T-10-050"

Technische Daten "Optischer Distanzsensor XXL WDL2-T-10-050"

Spezifikationen

Messbereich auf Reflexionsfolie	-
Messbereich auf natürliche Oberflächen	0.05...~50 m
Typische Genauigkeit @ 2σ	± 1 mm
Typische Wiederholungsgenauigkeit	± 0.3 mm
Max. Messrate	50 Hz
Betriebstemperatur	-40...+60 °C
Schutzart	IP65
Versorgungsspannung	12...30 VDC
Laser rot, sichtbar	ja
Durchmesser Laserpunkt bei 10m	7x3 mm
Durchmesser Laserpunkt bei 50m	28x13 mm
Durchmesser Laserpunkt bei 100m	55x30 mm
Abmessungen (l x b x h)	140x78x48 mm
Gewicht	350 g

Schnittstellen

Analogausgang, programmierbar, 0/4...20 mA	ja
Max. Fehler des Analaogausganges	± 0.1 %
2 digitale Ausgänge, programmierbar	ja
1 digitaler Ausgang für die Fehleranzeige	ja
1 digitaler Eingang, programmierbar (anstelle DO1)	ja
RS-232	ja
RS-422 mit programmierbarer ID	ja
SSI programmierbar	ja
USB	ja (nur für Konfiguration)

Optionale Schnittstellen

Anschlussart

Interne Anschlussklemmen

Funktionen

Auto Start	ja
Direktes Anschliessen einer externen Anzeige	ja
Externe Auslösung von Messungen	ja

Zeichnung "Optischer Distanzsensor XXL WDL2-T-10-050"
