Eigenschaften:

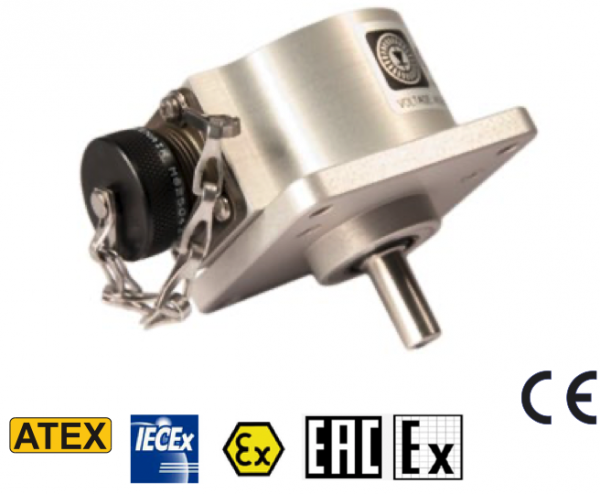

EX-proof Drehgeber mit Vollwelle
Drehgeber: 2.5 inch oder... mehr
Produktinformationen "Drehgeber - Inkremental 2QEX-A"
Eigenschaften:
- EX-proof Drehgeber mit Vollwelle
- Drehgeber: 2.5 inch oder 2.65 inch (Quadratischer Flansch) oder Ø 58 mm (Servo Flange)
- Welle: Ø 6mm - Ø 3/8 inch
- Auflösung bis zu 10.000 ppr
- Nicht abnehmbare End-Kappe - geliefert mit MIL oder ROTA Steckerverbinder
- ATEX und EAC Ex zertifiziert
Weiterführende Links zu "Drehgeber - Inkremental 2QEX-A"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental 2QEX-A"
Elektrische Eigenschaften
Codierung | Inkremental |
Auflösung | bis zu 12.500 ppr (Pulse pro Umdrehung) |
Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max.** (45 mA max. - unbelastet) |
Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
Ausgangsstrom | 30 mA max. Belastung ** pro Ausgangskanal |
Frequenzgang | 300 kHz max. ** |
Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional) |
Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
Index | Verknüpft mit Kanal B niedrig |
Genauigkeit | +/- 0.8 arc-min |
Ausgangssignal | ASIC Push-Pull und Differential OL7272 Differential Line Driver (M- und MP-Optionen) 26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang) |
Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz (nur ASIC-Ausgänge). (nicht für OL7272- oder 26C31-Ausgänge) |
Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
Material | Gehäuse: Aluminium Abdeckkappe: Aluminium Hohlwelle: Edelstahl AISI 303 |
Gewicht | Drehgeber: ca. 350 gr (12.35 oz) |
Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
Drehzahl der Welle | 6.000 U/min (max.) |
Drehmoment beim Anfahren | < 0.1 Nm (14.16 oz-in) bei 25°C |
Massenträgheitsmoment | 4 gcm2 (5.66 x 10-5 oz-in-sek2) |
Wellenbelastungen | Axial: 200 N (50 lbs) max. Radial: 250 N (56 lbs) max. |
Umgebungsbedingungen
Betriebstemperatur | -40° bis +70°C |
Lagertemperatur | -40° bis +70°C -40° bis +60°C mit Rota-Konnektor |
Schock | 100 G / 11 ms |
Vibration | 10-2.000 Hz /10 G |
Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
Luftfeuchtigkeit | 98% RH ohne kondensieren |
Schutzart | IP64 / Nema 4 (ca.) Option IP65 / Nema 4 (ca.) Option IP66 / Nema 6 (ca.) IP67 / Nema 6 (ca.) Option |
Anschlussmöglichkeiten
Kabel | 4x2x0,14 mm2, 26 AWG, 4 verdrillte Adernpaare; siehe Datenblatt Tabelle 3 |
Kabelverschraubungen | 6-polig Mil radial (optionale Abdeckkappe) 7-polig Mil radial (optionale Abdeckkappe) 10-polig Mil radial (optionale Abdeckkappe) 5-Polig Rota radial (optionale Abdeckkappe) Siehe Tabelle 2 und 4 |
Klemmleisten: (Abnehmbare Endkappe) |
- |
Zulassungen
ATEX | Zertifikat-Nr.: ITS 08 ATEX 42972X R.1 II 3 G Ex nA IIC T4 Gc, II 3D Ex tc IIIC T100°C Dc -40°C ≤ T.amb ≤ + 70°C * |
IECEx | Zertifikat-Nr.: IECEx IST 15.0035X Ex nA IIC T4 G, Ex tc IIIC Tmax.. 100°C Dc -40°C ≤ T.amb ≤ +70°C * |
Nord Amerika | - |
EAC Ex | НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19 2Ex nA IIC T4 Gc X, Ex tc IIIC T100°C Dc X -40°C<T.amb<+70°C |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
