  • SCH94L
Eigenschaften:   Heavy Duty Drehgeber mit Hohlwelle Drehgeber: Ø 94mm... mehr
Produktinformationen "Drehgeber - Inkremental SCH94L"
Eigenschaften:

  • Heavy Duty Drehgeber mit Hohlwelle
  • Drehgeber: Ø 94mm
  • Hohlwelle: Ø 16mm
  • Eingebautes Überspannungsschutz-Modul
  • ChromitAL TCP neutralisiert für Offshore-Anwendungen
  • IP66 (IP65, IP67 optional)


Weiterführende Links zu "Drehgeber - Inkremental SCH94L"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCH94L"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 1 bis 12.500 ppr (Pulse pro Umdrehung)
Versorgungsspannung 5 Vdc oder  9 bis 30 Vdc **
Stromaufnahme 45 mA max. (unbelastet)
Ausgangsspannung TTL:
Vsup = 5V +/- 10%
Vhigh ≥4.3V bei Iout =-16mA
Vlow ≤ 0.5V  bei Iout = 16mA
RS422:
Vsup = 5V +/- 10%
Min. diff. load (Zo): 100 Ω
Vdiff. ≥ 2.9V  bei Zo = 100Ω
Vhigh ≥ 3.8V  bei Zo = 100Ω
Vlow ≤ 0.9V  bei Zo = 100Ω
HTL:
Vsup ≥ 9V – 30V
Vhigh ≥ Vsup -1.8V bei Iout =-20mA
Vlow ≤ 0.8V bei Iout =20mA
Ausgangsstrom 30 mA max. Belastung **
pro Ausgangskanal
Frequenzgang 300 kHz max.  **
100 kHz mit TSM
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Verknüpft mit den Kanälen A und B hoch
Genauigkeit +/- 0.8 arc-min
Ausgangssignal OL7272 Line Driver
HTL-, TTL- und RS422-kompatibel
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz (nur MS-Ausgang) und transienter Überspannungsschutz durch eingebautes Schutzmodul (siehe TSM-Details auf der Webseite)
Störfestigkeit Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium
Abdeckkappe: Aluminium
Hohlwelle: Edelstahl (AISI 303)
Gewicht Drehgeber: ca. 925 gr (32.65 oz)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Drehzahl der Welle 2.200 U/min kontinuierlich (max.) IP66 (IP67 Option)
Drehmoment beim Anfahren 3.000 U/min kontinuierlich max. IP65 (Option)
Massenträgheitsmoment 31 gcm2 (4.39 x 10-4 oz-in-sek2)
Wellenbelastungen Axial: 200 N (45 lbs) max.
Radial: 400 N (90 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° bis +85°C
Lagertemperatur -40° bis +85°C
Schock 100 G / 11 ms
Vibration (10-2.000 Hz) /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.) Option
IP 65 / Nema 4 (ca.) Option
ChromitAL TCP-Beschichtung
Transiente Überspannung -
Nichtleitende Hohlbohrung Nichtleitende Hybrid-Kugellager; Isolierung bis zu 2,5 kV



Anschlussmöglichkeiten

Kabel 8 Adern (0.75 mm2, 19 AWG)
verdrillte Adernpaare; geschirmt; halogenfrei
Steckverbinder 9-stellige Klemmenleiste (innerhalb der Abdeckkappe) M20-Kabelverschraubung (passend für Kabel Ø 8 - 14 mm) 12-poliger M23 Steckverbinder



** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.





Zeichnung anfordern ...Zeichnung anfordern ...

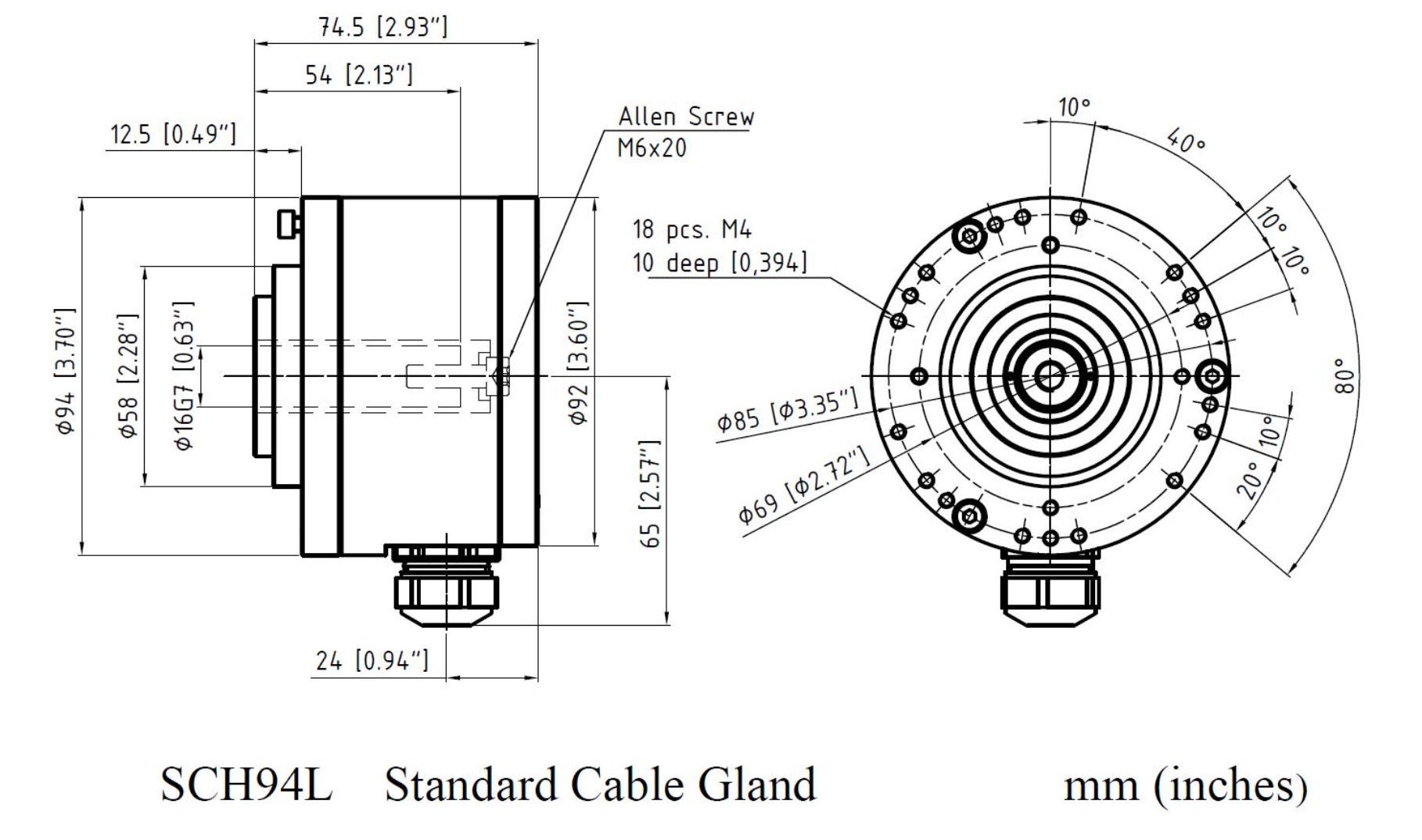

Zeichnung "Drehgeber - Inkremental SCH94L"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCH94L"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCH94L"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

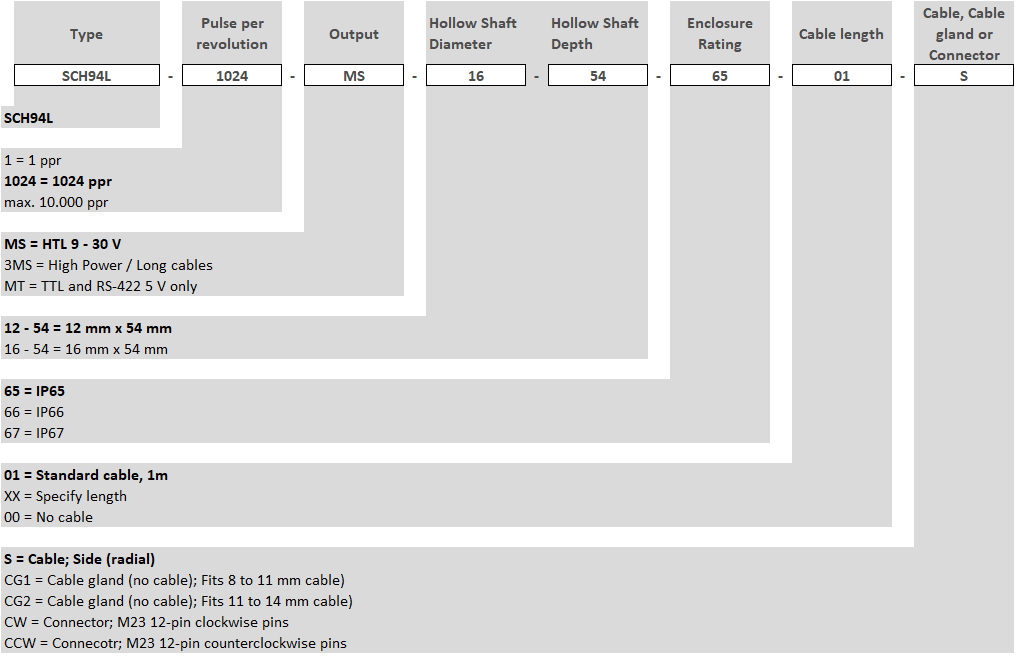

Bestellschlüssel "Drehgeber - Inkremental SCH94L"
