Linearpotentiometer WLP-C-SRS1/S2

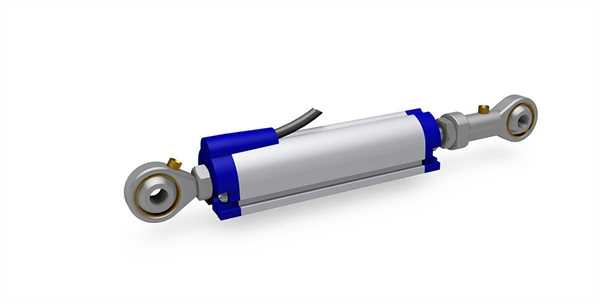

Vorschau: Linearpotentiometer WLP-C-SRS1/S2

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Prospekt Download

Angebot anfordern

Artikel-Nr.: WLP-C-SRS1-S2

Linearpotenti ometer WLP-C-SRS1/S2 von Willtec Messtechnik ist ein ... mehr

Menü schließen

Produktinformationen "Linearpotentiometer WLP-C-SRS1/S2"

Linearpotentiometer WLP-C-SRS1/S2 von Willtec Messtechnik ist ein Potentiometer, der die Verschiebung entlang einer Achse zuverlässig und präzise misst und als Analogsignal ausgibt.

Messbereich von 10 bis 400 mm
Lange mechanische Lebensdauer: 100 Millionen Bewegungen
Exzellente Wiederholgenauigkeit: <0,01 mm
Auflösung stufenlos einstellbar
Anschlusswiderstand: 2 kOhm: 10 … 50 mm, 5 kOhm: 75 … 400 mm

Weiterführende Links zu "Linearpotentiometer WLP-C-SRS1/S2"

Technische Daten anfordern ...Technische Daten anfordern ...

Menü schließen

Technische Daten "Linearpotentiometer WLP-C-SRS1/S2"

Mechanische Daten

Version	kΩ-Version
Abmessungen Gehäuse Kolben Messlänge (ML)	Ø 18 mm Ø 5 mm Siehe Tabelle
Material Gehäuse Kolben	Aluminium, eloxiert Edelstahl
Anschluss	Kabel
Auflösung	einstellbar
Wiederholgenauigkeit	<0,01 mm
Lebensdauer	100 x 10⁶ Umdrehungen
Linearität	±% 0,05 (>200 mm), ±% 0,1 (130 - 200 mm), ±% 0,2 (75 - 129 mm), ±% 0,5 (<75 mm)
Verfahrgeschwindigkeit	<5 m/s
Betriebstemperatur	-20 °C … +80 °C
Lagertemperatur	-30 °C … +90 °C
Schutzklasse	IP65
Montage	Kugelgelenk beidseitig

Elektrische Daten

WLP-C-SRS1	kΩ-Version
Spannungsversorgung	<28 VDC
Verbrauch	<1 µA
Wiederstand	2 kΩ (nur mit 10-25 mm ML) 5 kΩ 10 kΩ	±20 %
Lastwiderstand	>100 kΩ

Fragen zum Artikel?

Zeichnung anfordern ...Zeichnung anfordern ...

Menü schließen

Zeichnung "Linearpotentiometer WLP-C-SRS1/S2"

WLP-C-SRS1_TZ
