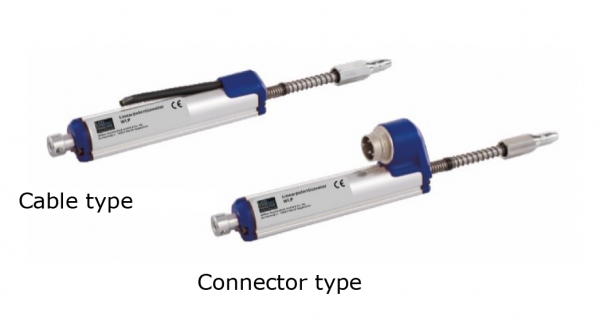

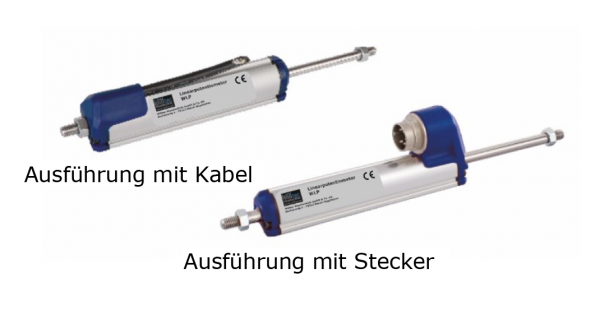

Linearpotentiometer WLP-K-SRS1/S2

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

h4>Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WLP-K-SRS1-S2
Linearpotenti ometer WLP-K-SRS1/S2  von  Willtec Messtechnik  ist ein ... mehr
Produktinformationen "Linearpotentiometer WLP-K-SRS1/S2"
Linearpotentiometer WLP-K-SRS1/S2 von Willtec Messtechnik ist ein Potentiometer, der die Verschiebung entlang einer Achse zuverlässig und präzise misst und als Analogsignal ausgibt.
  • Messbereich von 10 bis 200 mm
  • Lange mechanische Lebensdauer: 100 Millionen Bewegungen
  • Exzellente Wiederholgenauigkeit: <0,01 mm
  • Auflösung stufenlos einstellbar
  • Anschlusswiderstand: 2 kOhm: 10 … 50 mm, 5 kOhm: 75 … 200 mm

Weiterführende Links zu "Linearpotentiometer WLP-K-SRS1/S2"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Linearpotentiometer WLP-K-SRS1/S2"



Technische Daten

Messlänge

10 bis 200 mm

Linearität

±% 0,1 (130 - 200 mm), ±% 0,2 (75 - 129 mm),

±% 0,5 (<75 mm)

Wiederholgenauigkeit

<0,01 mm

Auflösung

Stufenlos einstellbar

Anschlusswiderstand

2 kOhm: 10 … 50 mm, 5 kOhm: 75 … 200 mm

Widerstandstoleranz

±% 20

Lastwiderstand

100 kOhm min.

Empfohlener Verbrauchsstrom

<1 μA

Zulässige angelegte Spannung

28 VDC max.

Elektrische Anschlüsse

5-poliger Stecker oder 1 Meter Kabel (weitere Längen erhältlich)

Verfahrgeschwindigkeit

<5 m/s

Mechanische Lebensdauer

100 Millionen Bewegungen

Abmessungen Gehäuse

18 mm

Material Gehäuse

Eloxiertes Aluminium

Durchmesser Stange

5 mm

Material Stange

Edelstahl

Mechanische Befestigung

Einstellbare Befestigungsklemmen

Schutzart

IP65

Betriebstemperatur

-20°C ... +80°C

Lagertemperatur

-30°C ... +90°C





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Linearpotentiometer WLP-K-SRS1/S2"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Linearpotentiometer WLP-K-SRS1/S2"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Linearpotentiometer WLP-K-SRS1/S2"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Linearpotentiometer WLP-K-SRS1/S2"
Zubehör "Linearpotentiometer WLP-K-SRS1/S2"
