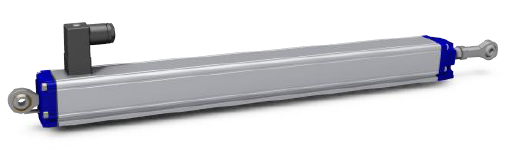

Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie

Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WLP-M-MQS1-S2
Linearpotenti ometer WLP-M-MQS1/-S2  von  Willtec Messtechnik  ist ein ... mehr
Produktinformationen "Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie"
Linearpotentiometer WLP-M-MQS1/-S2 von Willtec Messtechnik ist ein Potentiometer, der über einen Kolben die Verschiebung entlang einer Achse zuverlässig und präzise misst und als Analogsignal ausgibt.

• Als kΩ-Version erhältlich
• Messlänge von 50 bis 600 mm
• Einstellbare Auflösung
• Wiederholgenauigkeit <0,01 mm
• Schutzart: IP65


Weiterführende Links zu "Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie"



Mechanische Daten

Version

WLP-M-MQS1 / WLP-M-MQS2

Abmessungen

            Gehäuse

            Kolben

            Messlänge (ML)



33 x 33 mm

Ø 6 mm

Siehe Tabelle

Material

            Gehäuse

            Kolben



Aluminium, eloxiert

Edelstahl

Anschluss

4-poliger Stecker, Kabel

Auflösung

Stufenlos einstellbar

Wiederholgenauigkeit

<0,01 mm

Lebensdauer

100 Millionen Bewegungen

Linearität

±0,05 % (>200 mm), ±%0,1 (130 - 200 mm), ±%0,2 (75 - 130 mm),     ±%0,5 (<75 mm)

Verfahrgeschwindigkeit

<5 m/s

Betriebstemperatur

-20 °C … +80 °C

Lagertemperatur

-30 °C … +90 °C

Schutzart

IP65

Mechanische Befestigung

Kugelgelenk an beiden Enden



 Elektrische Daten

WLP-M-MQS1 / WLP-M-MQS2

kΩ- Version

Spannungsversorgung

<28 VDC

Verbrauch

<1 µA

Wiederstand

5 kΩ

±20 %

Lastwiderstand

>100 kΩ





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Linearpotentiometer WLP-M-MQS1/-S2 - Standardserie"
