Linearpotentiometer WLP-L-MQF2

Linearpotentiometer WLP-L-MQF2

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WLP-L-MQF2
Linearpotenti ometer WLP-L-MQF2  von  Willtec Messtechnik  ist ein ... mehr
Produktinformationen "Linearpotentiometer WLP-L-MQF2"

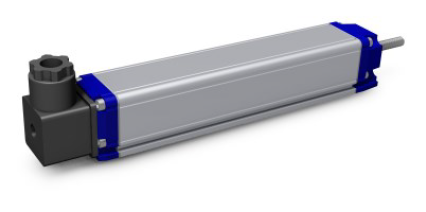

Linearpotentiometer WLP-L-MQF2 von Willtec Messtechnik ist ein Potentiometer, der über einen Kolben die Verschiebung entlang einer Achse zuverlässig und präzise misst und als Analogsignal ausgibt.

• Messlänge von 30 bis 1.000 mm
• Einfache Konstruktion mit höchster Präzision (Linearität bis ±0,05 % des Messbereichs)
• Hohe Lebensdauer: 100 Millionen Zyklen
• Exzellente Wiederholbarkeit: <0.01 mm
• Unendliche Auflösung
• Anschlusswiderstand:
5 kOhm: 30 ... 600 mm,
10 kOhm: 650 ... 1.000 mm
• Schutzklasse: IP65


Weiterführende Links zu "Linearpotentiometer WLP-L-MQF2"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Linearpotentiometer WLP-L-MQF2"



Art der Messung

Potentiometrisch absolut

Messlänge

30 bis 1.000 mm

Linearität

±0.05 % (>200 mm), ±0.1% (130 – 200 mm),
±0.2 % (75 – 130 mm); ±0.5% (<75 mm)

Wiederholgenauigkeit

<0.01 mm

Auflösung

unendlich

Anschlusswiderstand

5 kOhm: 30 ... 600 mm, 10 kOhm: 650 ... 1.000 mm

Anschlusswiderstand (Toleranz)

±20 %

Lastwiderstand

min. 100 kOhm

Empfohlener Schleiferstrom

<1 µA

Zulässige Nennspannung

max. 28 VDC

Verstellgeschwindigkeit

max. 5 m/s

Mechanische Lebensdauer

100 Millionen Zyklen

Gehäuseabmessungen

33 mm x 33 mm

Gehäusematerial

Aluminium, eloxiert

Mechanische Befestigung

Befestigungsklammern (variabel)

Schutzklasse

IP 65

Betriebstemperatur

-20 °C … +80 °C

Lagertemperatur

-30 °C … +90 °C





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Linearpotentiometer WLP-L-MQF2"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Linearpotentiometer WLP-L-MQF2"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Linearpotentiometer WLP-L-MQF2"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Linearpotentiometer WLP-L-MQF2"
