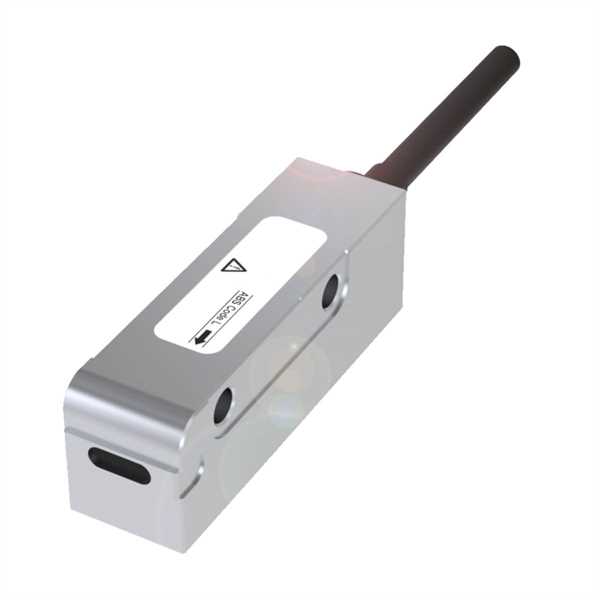

AHP2-IOL Absolut - Magnetsensor

AHP2-IOL Absolut - Magnetsensor




Bauform Polteilung Auflösung Genauigkeit Schnittstelle
16 x 18,6 x 54 mm 2 mm ≤ 1 µm ≤ 1 µm IO-Link



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • AHP2-IOL
• Multifunktionaler, absoluter Sensor • Abmaße: 16 x 18,6 x 54 mm • Gehäuse... mehr
Produktinformationen "AHP2-IOL Absolut - Magnetsensor"
• Multifunktionaler, absoluter Sensor
• Abmaße: 16 x 18,6 x 54 mm
• Gehäuse Material: Zinkdruckguss, vernickelt/ verchromt
• Hochgenau mit Auflösung ≤ 1 μm
• Polbreite 2 mm ±0,5
• Verfügbar mit max. Messlänge 8190 mm- Weitere Längen auf Anfrage

Weiterführende Links zu "AHP2-IOL Absolut - Magnetsensor"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "AHP2-IOL Absolut - Magnetsensor"



Mechanische Daten

Abmessung 16 x 18,6 x 54 mm
Material
Sensor

Zinkdruckguss, vernickelt/verchromt
Gewicht 50 g (ohne Kabel)
Passender Maßkörper
Polbreite

2 mm ±0,5
Abstand Sensor - Maßkörper (gap)
optimaler Abstand
0,01 … 1,3 mm
0,4 mm
Messlänge < 8190 mm
Ausgabewert Position in µm
Linearitätsabweichung
Sensorkopf
< ±5 µm
Tangentialer Versatz X = < ± 1mm
Seitlicher Versatz Y = ±1,5 mm
Messgeschwindigkeit <10 m/s
Relative Luftfeuchtigkeit ≤ 90 %, nicht kondensierend
Betriebstemperatur -10 … +70 °C
Lagertemperatur -25 … +85 °C
Temperaturkoeffizient Gesamtsystem 10,5 ppm/K
Schutzklasse (IEC 60529)

IP67



Elektrische Daten

Spannungsversorgung (Ub) 18 … 30 VDC
Überspannungsschutz nein
Stromverbrauch <70 mA (bei 24 VDC)
Leistungsaufnahme ≤ 1,4 W (ohne Last)
Auflösung ≤ 1 µm
Interpolationsfaktor 2000
Hysterese H < 1 µm
MTTF (40 °C) 149 a
Wiederholgenauigkeit ≤ 1 µm
Zykluszeit > 1 ms
PD-Zyklus 1,1 Master > 1 ms
Periode 2 mm
