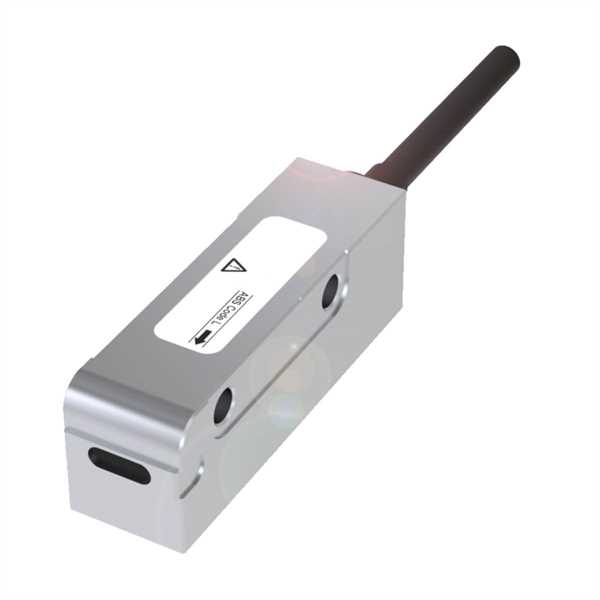

AHP2-DQ Absolut - Magnetsensor Drive - Cliq

AHP2-DQ Absolut - Magnetsensor Drive - Cliq





Bauform Polteilung Auflösung Genauigkeit Schnittstelle
16 x 18,6 x 54 mm 2 mm  1 mm ±0,5 mm Drive-CliQ





Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • AHP2-DQ
• Multifunktionaler, absoluter Sensor • Abmaße: 16 x 18,6 x 54 mm • Gehäuse... mehr
Produktinformationen "AHP2-DQ Absolut - Magnetsensor Drive - Cliq"
• Multifunktionaler, absoluter Sensor
• Abmaße: 16 x 18,6 x 54 mm
• Gehäuse Material: Zinkdruckguss, vernickelt/ verchromt
• Hochgenau mit Auflösung ≤ 1 μm
• Polbreite 2 mm ±0,5
• Verfügbar mit max. Messlänge 8190 mm- Weitere Längen auf Anfrage

Weiterführende Links zu "AHP2-DQ Absolut - Magnetsensor Drive - Cliq"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "AHP2-DQ Absolut - Magnetsensor Drive - Cliq"



Mechanische Daten

Abmessung 16 x 18,6 x 54 mm
Höhenlage <2000 m
Material
Gehäuse

Zinkdruckguss, vernickelt/ verchromt
Gewicht 50 g
Passender Maßkörper
Polbreite

2 mm ±0,5
Abstand Sensor - Maßkörper (gap)
optimaler Abstand
0,01 … 1,3 mm
0,3 mm
Messlänge < 48 m
Linearitätsabweichung
Sensorkopf

< ±2 µm
Tangentialer Versatz X = < ± 0,5 mm
Seitlicher Versatz Y = ±1,5 mm
Messgeschwindigkeit <5 m/s
Verfahrrichtung Längs zum Maßkörper
Relative Luftfeuchtigkeit ≤ 90 %, nicht kondensierend
Betriebstemperatur -30 … +70 °C
Lagertemperatur -30 … +85 °C
Temperaturkoeffizient Gesamtsystem 10,5 ppm/K
Schutzklasse IP67



Elektrische Daten

Spannungsversorgung (Ub) 10 … 30 VDC
Spannungsfest < 500 VDC (GND – Gehäuse)
Überspannungsschutz Bis 36 V
Stromverbrauch < 75 mA (bei 24 VDC)
Leistungsaufnahme ≤ 1,8 W (ohne Last)
Auflösung 1 µm
Interpolationsfaktor 2000
Hysterese H < 1 µm
MTTF (40 °C) 148a (bzw. 138a bei Temperatursensoreingang)
Wiederholgenauigkeit ≤ 1 µm
Periode 2 mm
