Bauform	Polteilung	Auflösung	Genauigkeit	Schnittstelle
16 x 18,6 x 54 mm	2 mm	1 μm	±1 µm	Drive-CliQ

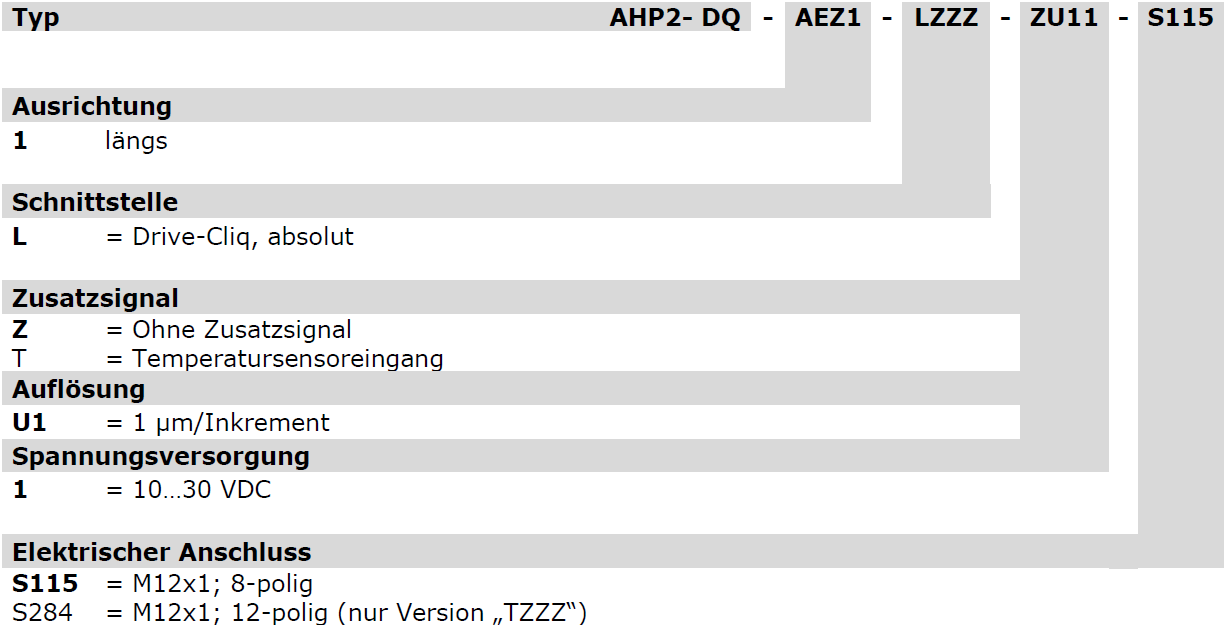

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Eigenschaften: • Multifunktionaler, absoluter Sensor • Abmaße: 16 x 18,6... mehr

Produktinformationen "Magnetsensor - Absolut AHP2-DQ Drive - Cliq"

Eigenschaften:

• Multifunktionaler, absoluter Sensor

• Abmaße: 16 x 18,6 x 54 mm

• Gehäuse Material: Zinkdruckguss, vernickelt/ verchromt

• Hochgenau mit Auflösung ≤ 1 μm

• Polbreite 2 mm ±0,5

• Für Messlängen von max. 48 m

Weiterführende Links zu "Magnetsensor - Absolut AHP2-DQ Drive - Cliq"

Technische Daten "Magnetsensor - Absolut AHP2-DQ Drive - Cliq"

Mechanische Daten

Abmessung	16 x 18,6 x 54 mm
Material Gehäuse	Zinkdruckguss, vernickelt/ verchromt
Gewicht	50 g
Passender Maßkörper Polbreite	2 mm ±0,5
Abstand Sensor - Maßkörper (gap) optimaler Abstand	0,01 … 1,3 mm 0,3 mm
Messlänge	< 48 m
Linearitätsabweichung Sensorkopf	< ±2 µm
Tangentialer Versatz	X = < ± 0,5 mm
Seitlicher Versatz	Y = ±1,5 mm
Messgeschwindigkeit	<5 m/s
Verfahrrichtung	Längs zum Maßkörper
Relative Luftfeuchtigkeit	≤ 90 %, nicht kondensierend
Betriebstemperatur	-30 … +70 °C
Lagertemperatur	-20 … +85 °C
Temperaturkoeffizient Gesamtsystem	10,5 ppm/K
Schutzklasse	IP67

Elektrische Daten

Spannungsversorgung (Ub)	10 … 30 VDC
Spannungsfest	< 500 VDC (GND – Gehäuse)
Überspannungsschutz	Bis 36 V
Stromverbrauch	< 75 mA (bei 24 VDC)
Leistungsaufnahme	≤ 1,8 W (ohne Last)
Auflösung	1 µm
Interpolationsfaktor	2000
Hysterese H	< 1 µm
MTTF (40 °C)	148a (bzw. 138a bei Temperatursensoreingang)
Wiederholgenauigkeit	≤ 1 µm

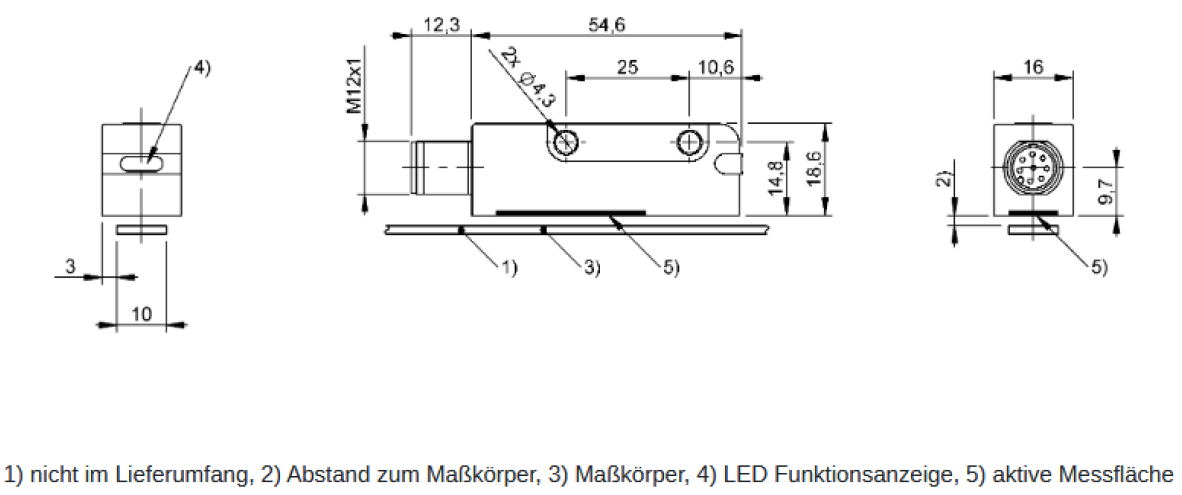

Zeichnung "Magnetsensor - Absolut AHP2-DQ Drive - Cliq"

AHP2-DQ_DE_TZ1
