Spindelanzeige EP6

Spindelanzeige EP6

4 Hohlwellendurchmesser:

Schnittstelle:

Sondereigenschaften[Spindelanzeigen]:

(elektrischer) Anschluss Kabel + Stecker:

  • EP6_1-1-0-0-0
Die elektronische Positionsanzeige EP6 mit durchgehender Hohlwelle ist durch die ausgereifte... mehr
Produktinformationen "Spindelanzeige EP6"

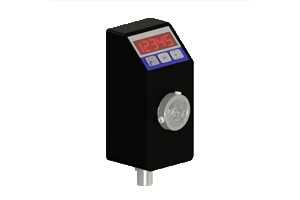

Die elektronische Positionsanzeige EP6 mit durchgehender Hohlwelle ist durch die ausgereifte Programmiertechnik individuell verwendbar. Damit werden Anzeigewerte von Spindelverstellungen noch präziser und übersichtlicher. Richt- und Einstellzeiten werden deutlich optimiert.

Merkmale:
Ausführung

  • LED-Leuchtziffernanzeige
  • Positionsanzeige als Istwert-Anzeige
  • Positionsanzeige mit Schnittstelle RS485 (an Steuerung oder PC)

Funktionen

  • Skalierungsfaktor 0,0001 - 999,99 einfach einstellbar
  • Reset-Taste für Referenzwert (variabel)
  • Kettenmaß-Funktion
  • Umschalt-Taste - IST-Wert / SOLL-Wert (RS485)

Auflösung

  • 6000 Schritte, bzw. 0,001 mm - 6 mm Spindelsteigung, Winkelanzeige 360,0° -weitere Auflösungen auf Anfrage


Mechanische Daten:

  • Drehzahl: max. 600 Umdr. / min.

Anzeige

  • 7-Segment LED-Anzeige
  • 5-stellig, 7,6 mm hoch
  • Anzeige durch Programmierung um 180° drehbar
  • Dezimalpunkt programmierbar
  • Vornullenunterdrückung
  • Vorzeichen bei negativen Werten

Bedienung, Tastatur
Frontfolie mit Kurzhubtasten
Montage
ohne Kupplung mit durchgehender Hohlwelle und Drehmomentstütze direkt auf das Wellenende der Verstellspindel.
Gewicht

  • Ca. 160 g

Anschlussart

  • 5-poliger Rundstecker oder Niedervoltstecker 5/2 mm

Gehäusewerkstoff

  • PPS, schwarz (Hohlwelle: VA)


Elektrische Daten:

  • Versorgungsspannung: 7,5 - 9 VDC
  • Stromaufnahme: ca. 50 mA
  • Datenspeicherung: > 10 Jahre (über EEPROM)
