Produktinformationen "Drehgeber - Inkremental 2REXI-A"

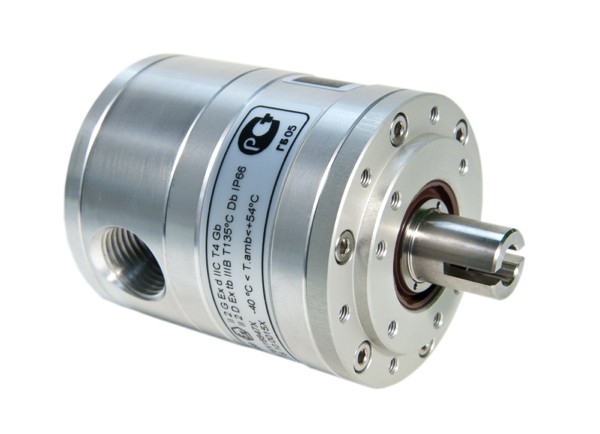

Ex-Proof - Inkremental Drehgeber 2REXI-A von Willtec Messtechnik mit Vollwelle und IECEx und ATEX-Zertifizierung.

Eigenschaften:
  • EX-proof Drehgeber mit Vollwelle
  • Drehgeber: Ø 68 mm
  • Welle: Ø 8 mm - Ø 16 mm
  • Auflösung bis zu 10.000 ppr
  • IP66 (IP67 optional)
  • ATEX, IECEx zertifiziert


Weiterführende Links zu "Drehgeber - Inkremental 2REXI-A"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental 2REXI-A"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 1 bis 10.000 ppr
(Pulse pro Umdrehung)
Versorgungsspannung 4.5 Vdc min. bis 30 Vdc max.**
(45 mA max. - unbelastet)
Ausgangsspannung Niedrig: 500 mV max. bei 10 mA
Hoch: (Vin - 0.6) bei -10 mA
       (Vin - 1.3) bei -25 mA
Ausgangsstrom 30 mA max. Belastung **
pro Ausgangskanal
Frequenzgang 300 kHz max. **
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Verknüpft mit den Kanälen A und B hoch
Genauigkeit +/- 0.8 arc-min
Ausgangssignal ASIC Push-Pull und Differential
OL7272 Differential Line Driver (M- und MP-Optionen)
26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang)
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz
(nur ASIC)
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium
Abdeckkappe: Aluminium
Welle: Edelstahl AISI 303
Gewicht Drehgeber: ca. 1.325 gr (47.44 oz)
Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Drehzahl der Welle 3.000 U/min kontinuierlich (max.) IP67 T4
Drehmoment beim Anfahren < 0.1 Nm (14.16 oz-in) bei 25°C IP67
Massenträgheitsmoment 30 gcm2 (7.08 x 10-4 oz-in-sek2)
Wellenbelastungen Axial: 50 N (11.25 lbs) max.
Radial: 100 N (22.5 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° bis +70°C
Lagertemperatur -40° bis +85°C
Schock 100 G / 11 ms
Vibration 10-2.000 Hz /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP66 / Nema 6 (ca.)
IP67 / Nema 6 (ca.) Option



Anschlussmöglichkeiten

Kabel 8x0,14 mm2, 26 AWG, verdrillte Adernpaare; halogenfrei, geschirmt
Kabelverschraubungen 6-stellige Klemmenleiste (innerhalb der Abdeckkappe) 1/1 NPT ANSI B1.20.1
Klemmleisten:
(Abnehmbare Endkappe)
-



Zulassungen

ATEX Zertifikat-Nr.: TÜV 10 ATEX 556306X II 2 GD Ex db IIB T5 Gb and Ex tb IIIB T100°C Dn IP 6x -40°C ≤ T.amb ≤ +70°C
IECEx Zertifikat-Nr.: IECEx TUN 10.0011X
Ex db IIB T5 Ex tb IIIB T100°C Db, IP65 -40°C ≤ T.amb ≤ +70°C
Nord Amerika -




** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.



Zeichnung anfordern ...Zeichnung anfordern ...

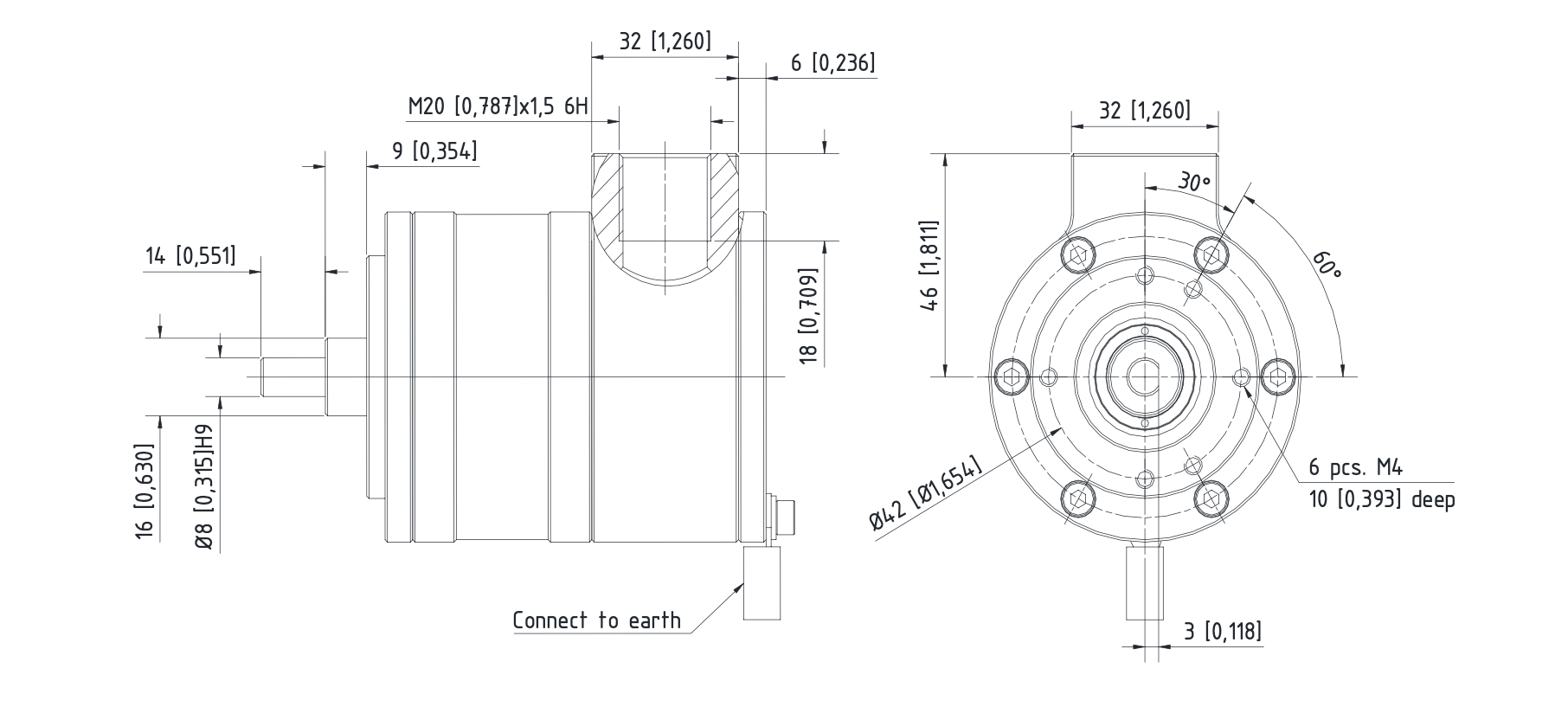

Zeichnung "Drehgeber - Inkremental 2REXI-A"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental 2REXI-A"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental 2REXI-A"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

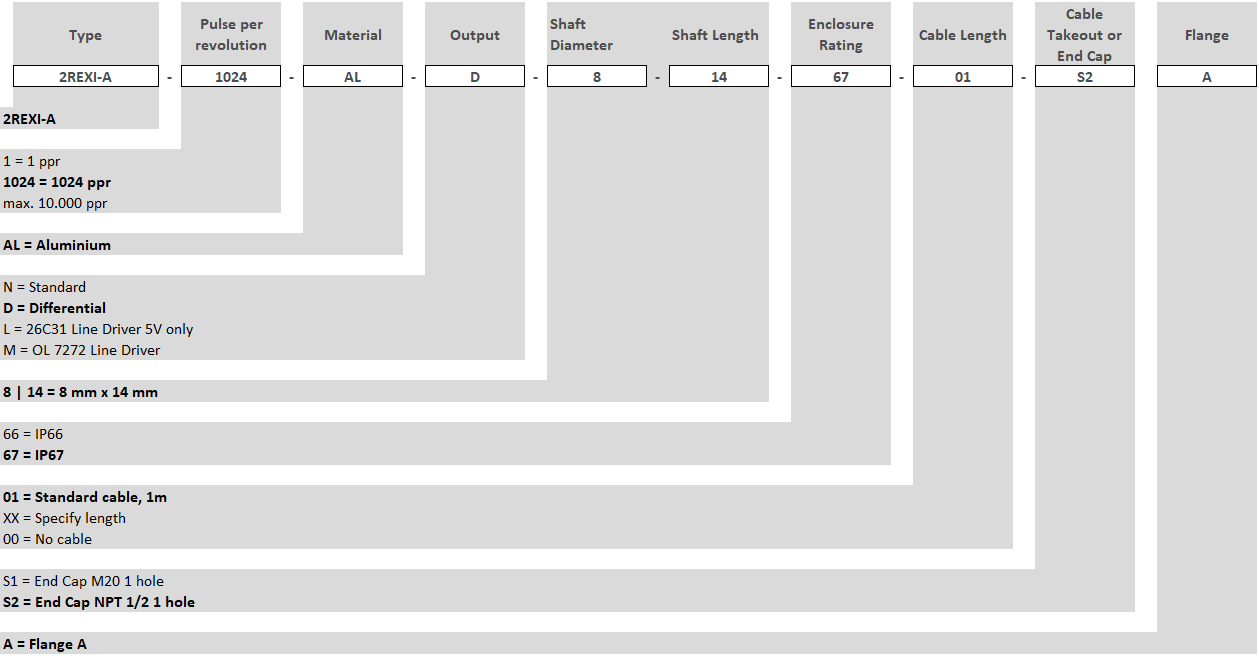

Bestellschlüssel "Drehgeber - Inkremental 2REXI-A"
