Produktinformationen "Drehgeber - Inkremental SCA24EX"

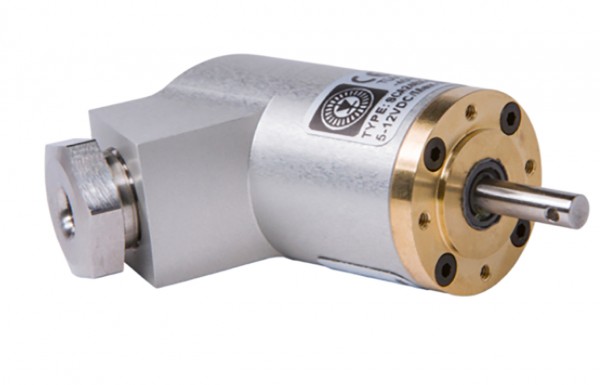

Ex-proof Drehgeber mit Vollwellle

Eigenschaften:


  • Drehgeber: Ø 24mm
  • Welle: Ø4 mm - Ø6 mm
  • Auflösung bis zu 3.600 imp./Umdr.
  • ATEX , IECEx Zertifikat und North America Class I und Class II
  • „Salzwasserfest" 22 Mikron Anodoization
  • IP67 / IP64, IP65, IP66 (optional)


Weiterführende Links zu "Drehgeber - Inkremental SCA24EX"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCA24EX"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 1 bis 3.600 ppr
(Pulse pro Umdrehung)
Versorgungsspannung 5 Vdc min. bis 24 Vdc max. **
(35 mA max. - unbelastet)
Ausgangsspannung Niedrig: 500 mV max. bei 10 mA
Hoch: (Vin - 0.6) bei -10 mA
       (Vin - 1.3) bei -25 mA
Ausgangsstrom 20 mA max. Belastung **
pro Ausgangskanal
Frequenzgang 200 kHz max.  **
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Rotationsdetektor pulsierend (Reed-Kontakt)
Genauigkeit +/- 0.8 arc-min
Ausgangssignal ASIC Push-Pull und Differential
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz
Störfestigkeit Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium
Abdeckkappe: Aluminium
Welle: Edelstahl AISI 303
Gewicht Drehgeber: ca. 80 gr (44.1 oz)
Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Drehzahl der Welle 3.000 U/min kontinuierlich (max.) IP67
Drehmoment beim Anfahren < 0.1 Nm (14.16 oz-in) bei 25°C
Massenträgheitsmoment 0.2 gcm2 (2.8 x 10-6 oz-in-sek2)
Wellenbelastungen Axial: 10 N (2.25 lbs) max.
Radial: 10 N (2.25 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° bis +70°C
Lagertemperatur -40° bis +85°C
Schock 100 G / 11 ms
Vibration 10-2.000 Hz /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP64 / Nema 4 (ca,) Option
IP65 / Nema 4 (ca,) Option
IP66 / Nema 6 (ca,) Option
IP67 / Nema 6 (ca.)



Anschlussmöglichkeiten

Kabel 8x0,14 mm2, 26 AWG, verdrillte Adernpaare; halogenfrei, geschirmt
Kabelverschraubungen -
Klemmleisten:
(Abnehmbare Endkappe)
-



Zulassungen

ATEX Zertifikat-Nr.: CML 19ATEX1098X
II 2 GD Ex db IIC T5 Gb and Ex tb IIIC T100°C Db -40°C ≤ T.amb ≤ +70°C
IECEx Zertifikat-Nr.: IECEx QPS 19.0021X
Ex db IIC T5 Gb and Ex tb IIIC T100°C Db -40C ≤ T.amb ≤ +70C
Nord Amerika Zertifikat-Nr. LR 1192
24VDC, Max. 100 mA Class I, Div 2, Groups ABCD T5, Class II, Div 1, Groups EFG, Ex db IIC T5 Gb, Class I, Zone 1, AEx db IIC T5 Gb
EAC Ex НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19
1Ex db IIC T5 Gb X, Ex tb IIIC T100°C Db X, -40°C<T.amb<+70°C



** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
