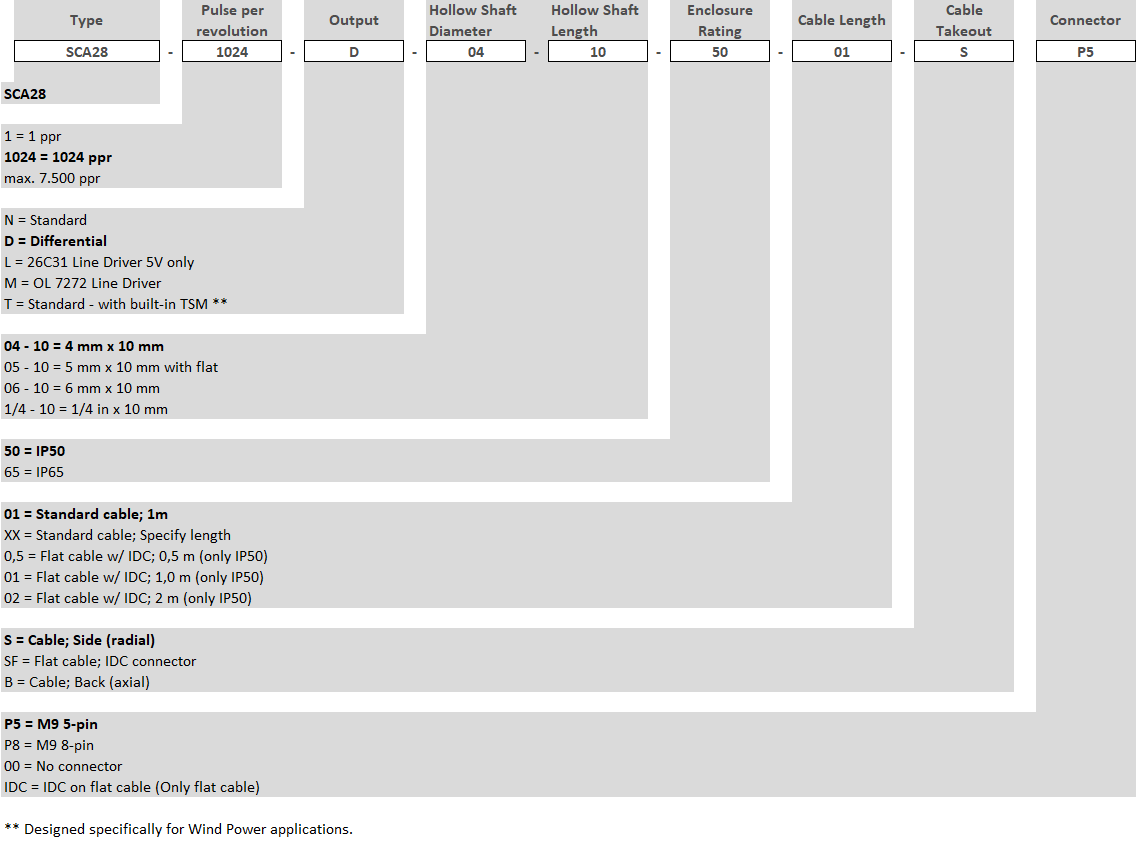

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • SCA28
Mini Drehgeber mit Vollwelle   Eigenschaften:    ... mehr
Produktinformationen "Drehgeber - Inkremental SCA28"

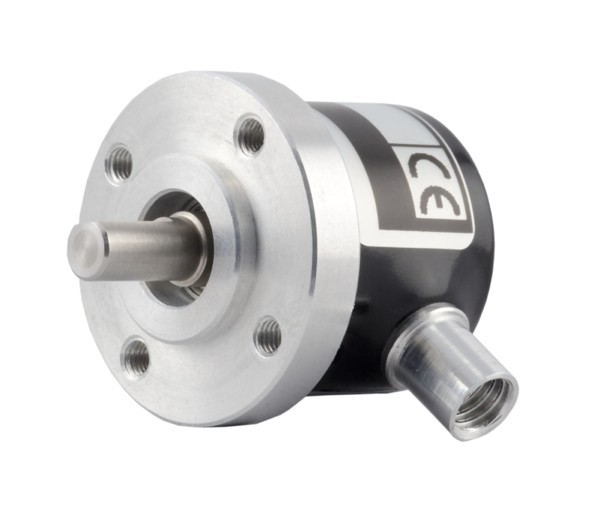

Mini Drehgeber mit Vollwelle

Eigenschaften:


  • Drehgeber: Ø28 mm
  • Welle: Ø4 mm - Ø1/4 inch
  • Auflösung bis zu 7.500 Imp./Umdr.
  • IP50 / IP65  (optional)



Weiterführende Links zu "Drehgeber - Inkremental SCA28"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCA28"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 1 bis 7.500 ppr (Pulse pro Umdrehung)
Versorgungsspannung 4.5 Vdc min. bis 30 Vdc max. **
Stromaufnahme 35 mA max. (unbelastet)
Ausgangsspannung Niedrig: 500 mV max. bei 10 mA
Hoch: (Vin - 0.6) bei -10 mA
       (Vin - 1.3) bei -25 mA
Ausgangsstrom 25 mA max. Belastung ** pro Ausgangskanal
Frequenzgang 200 kHz max.  **
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Verknüpft mit den Kanälen A und B hoch
Genauigkeit +/- 0.8 arc-min
Ausgangssignal ASIC Differential
OL7272 Push-Pull und Differential
Line Driver
26C31 Differential Line Driver
5V Ausgang (mit 5V Eingang)
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium
Abdeckkappe: Galvanisch beschichteter Stahl
Welle: Edelstahl
Gewicht Drehgeber: ~ 40 gr (1.41 oz)
Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Lager Vorspannung -
Drehzahl der Welle 9.000 U/min (max.)
Drehmoment beim Anfahren < 0.005 Nm (0.708 oz-in) bei 25°C
Massenträgheitsmoment 0.8 gcm2 (1.13 x 10-5 oz-in-sek2)
Wellenbelastungen Axial: 20 N (4.5 lbs) max.
Radial: 20 N (4.5 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° bis +85°C
Lagertemperatur -40° bis +85°C
Schock 100 G / 11 ms
Vibration (10-2.000 Hz) /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP65 / Nema 4 (ca.)



Anschlussmöglichkeiten

Kabel 8-polig (0.05 mm2, 30 AWG) - Differential
5-polig (0.14 mm
2, 26 AWG) - Standard
verdrillte Adernpaare; geschirmt
Steckverbinder -
Flachkabel 10-poliges Flachkabel mit IDC-Steckverbinder



** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.





Zeichnung anfordern ...Zeichnung anfordern ...

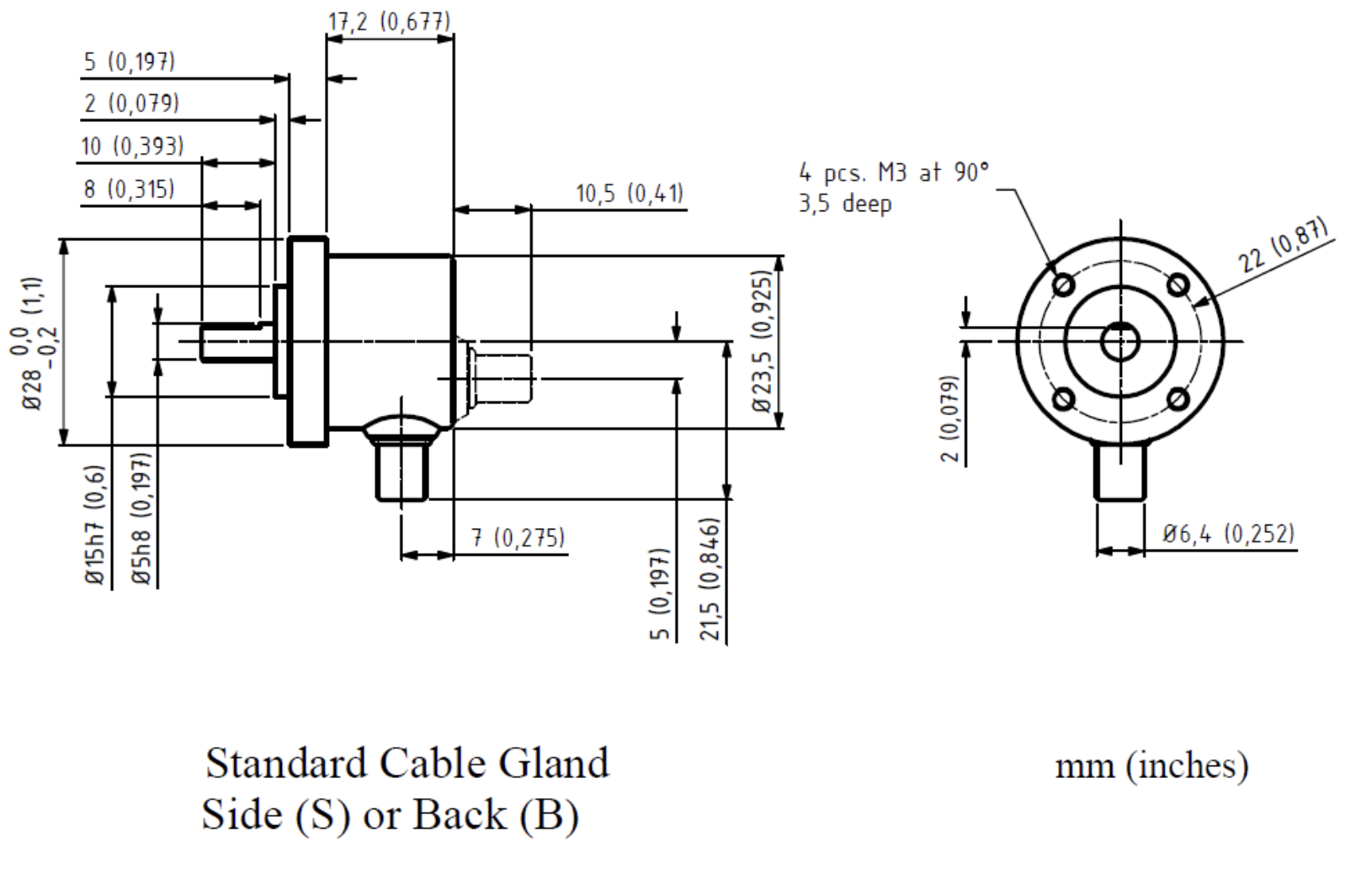

Zeichnung "Drehgeber - Inkremental SCA28"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCA28"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCA28"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Drehgeber - Inkremental SCA28"
Zubehör "Drehgeber - Inkremental SCA28"



Kupplung (Kunststoff) Federkupplung
 SKPS_1520    FKZS_1225
d1 d2 Typenummer Bestellnummer   d1 d2 Typenummer Bestellnummer
2 2  SKPS 1520 02/02  08410095   3 3 FKZS 1225 03/03 08410078
3 3  SKPS 1520 03/03  08410096   3 4 FKZS 1225 03/04 08410079
4 4  SKPS 1520 04/04  08410001   4 4 FKZS 1225 04/04 08410080
4 5  SKPS 1520 04/05  08410097   5 5 FKZS 1225 05/05 08410081
5 5  SKPS 1520 05/05  08410006   6 6 FKZS 1225 06/06 08410082
5 6  SKPS 1520 05/06  08410098
6 6  SKPS 1520 06/06  08410003
