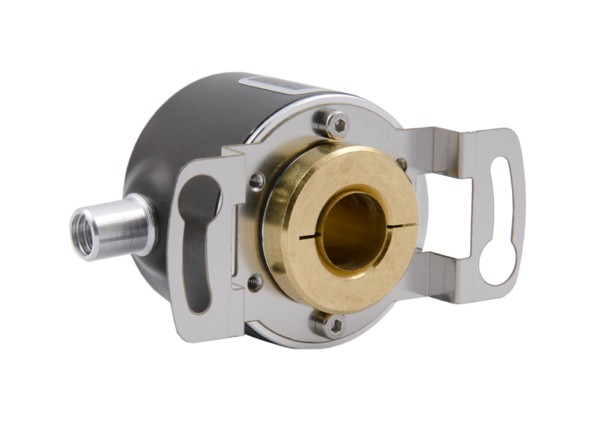

Drehgeber - Inkremental SCH32F

Drehgeber - Inkremental SCH32F

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • SCH32F
Mini Drehgeber Inkremental SCH32F von Willtec Messtechnik mit Hohlwelle für eine präzise... mehr
Produktinformationen "Drehgeber - Inkremental SCH32F"
Mini Drehgeber Inkremental SCH32F von Willtec Messtechnik mit Hohlwelle für eine präzise Messung der Umdrehungen auf kleinstem Raum.

Eigenschaften:

• Drehgeber: Ø 32 mm
• Hohlwelle: Ø 5 mm bis Ø 3/8 Zoll
• Drehgeber mit Hohlwelle
• Auflösung bis zu 5.000 Imp./Umdr.
• Schutzklasse: IP65 / IP50 (Flachkabel)

Weiterführende Links zu "Drehgeber - Inkremental SCH32F"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCH32F"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 1 bis 5.000 ppr (Pulse pro Umdrehung)
Versorgungsspannung 4.5 Vdc min. bis 30 Vdc max. **
Stromaufnahme 35 mA max. (keine Last)
Ausgangsspannung Niedrig: 500 mV max. bei 10 mA
Hoch: (Vin - 0.6) bei -10 mA
          (Vin - 1.3) bei -25 mA
Ausgangsstrom 25 mA max. Belastung ** pro Ausgangskanal
Frequenzgang 200 kHz max.  **
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Verknüpft mit den Kanälen A und B hoch
Genauigkeit +/- 0.8 arc-min
Ausgangssignal ASIC Differential
OL7272 Push-Pull und Differential
Line Driver
26C31 Differential Line Driver
5V Ausgang (mit 5V Eingang)
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium
Abdeckkappe: Vernickelter Stahl
Aluminium (Option Flachkabel)
Hohlwelle: Messing
Gewicht Drehgeber: ~ 50 gr (1.76 oz)
Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Drehzahl der Welle 6.000 U/min (max.)
Drehmoment beim Anfahren < 0.005 Nm (0.708 oz-in) bei 25°C
Massenträgheitsmoment 1.0 gcm2 (1.42 x 10-5 oz-in-sek2)
Wellenbelastungen Axial: 20 N (4.5 lbs) max.
Radial: 20 N (4.5 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° bis +85°C
Lagertemperatur -40° bis +85°C
Schock 100 G / 11 ms
Vibration (10-2.000 Hz) /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP64 / Nema 4 (ca.)
IP50 / Nema 5 (ca.) - Flachkabel



Anschlussmöglichkeiten

Kabel 8-polig (0.05 mm2, 30 AWG) - Differential
5-polig (0.14 mm
2, 26 AWG) - Standard
verdrillte Adernpaare; geschirmt
Steckverbinder 5-polig M12 - Standard
8-polig M12 - Differential
Flachkabel 10-poliges Flachkabel mit IDC-Steckverbinder



** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 Parameter nicht zu kombinieren.
