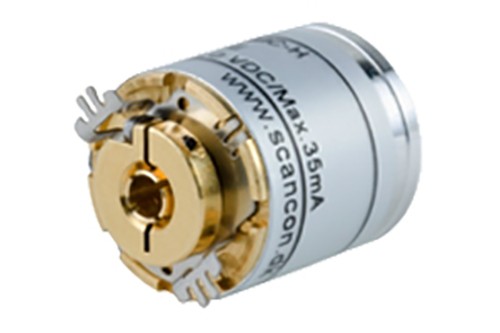

Inkrementalgeber SCH16F

SCH16F

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • SCH16F
Der SCH16F ist ein Micro Drehgeber mit einseitig offener Hohlwelle. Einsatz findet er in... mehr
Produktinformationen "Inkrementalgeber SCH16F"
Der SCH16F ist ein Micro Drehgeber mit einseitig offener Hohlwelle. Einsatz findet er in automatischen Maschinen im Bereich der Verpackungs- und Medizintechnik, in Pick-and-Place Maschinen und bei technischen Überprüfungen.

Merkmale:

  • Micro Drehgeber mit einseitig offener Hohlwelle
  • Drehgeber: Ø 16mm
  • Hohlwelle innen: Ø 1,5mm - Ø 1/8 inch
  • Auflösung bis zu 5.000 Imp./ Umdr.
  • IP50



Weiterführende Links zu "Inkrementalgeber SCH16F"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Inkrementalgeber SCH16F"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 1 bis 5.000 ppr (Pulse pro Umdrehung)
Versorgungsspannung 4.5 Vdc min. bis 30 Vdc max. **
Stromaufnahme 1 bis 3.600 - 35 mA max. (unberlastet)
> 3.600 - 45 mA max. (unberlastet)
Ausgangsspannung Niedrig: 500 mV max. bei 10 mA
Hoch: (Vin - 0.6) bei -10 mA
       (Vin - 1.3) bei -25 mA
Ausgangsstrom 20 mA max. max. Belastung **
pro Ausgangskanal
Frequenzgang 200 kHz max.  **
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Verknüpft mit den Kanälen A und B hoch
Genauigkeit +/- 26 arc-min
Ausgangssignal ASIC Differential
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium / Messing
Abdeckkappe: Aluminium
Hohlwelle: Messing
Gewicht Drehgeber: ~ 15 gr (0.53 oz)
Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Lager Vorspannung 1 - 3.600 U/min 2 (N)
4.000 - 5.000 ppr (Pulse pro Umdrehung) 7 (N)
Drehzahl der Welle 12.000 U/min (max.)
Drehmoment beim Anfahren < 0.005 Nm (0.708 oz-in) bei 25°C
Massenträgheitsmoment 0,25 gcm2 (3.54 x 10-6 oz-in-sek2)
Wellenbelastungen Axial: 10 N (2.25 lbs) max.
Radial: 10 N (2.5 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -20° bis +70°C
Lagertemperatur -20° bis +85°C
Schock 100 G / 11 ms
Vibration (10-2.000 Hz) /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP50 / Nema 5 (ca.) - Flachkabel



Anschlussmöglichkeiten

Kabel 8-polig (0.05 mm2, 30 AWG)
verdrillte Adernpaare; geschirmt
Flachkabel 10-poliges Flachkabel mit IDC-Steckverbinder



** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
