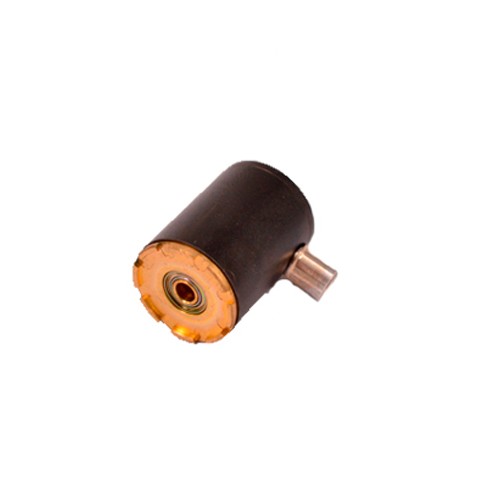

Inkrementalgeber SCH16G
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: SCH16G
Der Inkrementalgeber SCH16G von Willtec Messtechnik ist ein Micro... mehr
Produktinformationen "Inkrementalgeber SCH16G"
Der Inkrementalgeber SCH16G von Willtec Messtechnik ist ein Micro Drehgeber mit Hohlwelle. Einsatz findet er in automatischen Maschinen im Bereich der Verpackungs- und Medizintechnik, in Pick-and-Place Maschinen und bei technischen Überprüfungen.
Eigenschaften:
- Drehgeber: Ø 16mm
- Hohlwelle innen: Ø 2 mm und Ø 3 mm
- Auflösung bis zu 5.000 Imp./ Umdr.
- IP50
Weiterführende Links zu "Inkrementalgeber SCH16G"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Inkrementalgeber SCH16G"
Elektrische Eigenschaften
| Codierung | Inkremental |
| Auflösung | 1 bis 5.000 ppr (Pulse pro Umdrehung) |
| Versorgungsspannung | 4.5 Vdc min. bis 30 Vdc max. ** |
| Stromaufnahme | 35 mA max. (unberlastet) |
| Ausgangsspannung | Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA |
| Ausgangsstrom | 20 mA max. max. Belastung ** pro Ausgangskanal |
| Frequenzgang | 200 kHz max. ** |
| Ausgangsformat | Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional) |
| Phasenerkennung | B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen |
| Index | Verknüpft mit den Kanälen A und B hoch |
| Genauigkeit | +/- 26 arc-min |
| Ausgangssignal | ASIC Differential |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminium / Messing Abdeckkappe: Aluminium Hohlwelle: Messing |
| Gewicht | Drehgeber: ~ 12 gr (0.53 oz) Kabel: 50 gr / Meter (1.76 oz / Meter) |
| Lebensdauer des Lagers | > 1.9 x 1010 Umdrehungen bei Nominallast |
| Lager Vorspannung | 1 - 3.600 U/min 2 (N) 4.000 - 5.000 ppr (Pulse pro Umdrehung) 7 (N) |
| Drehzahl der Welle | 5.000 U/min (max.) |
| Drehmoment beim Anfahren | < 0.005 Nm (0.708 oz-in) bei 25°C |
| Massenträgheitsmoment | 0,25 gcm2 (3.54 x 10-6 oz-in-sek2) |
| Wellenbelastungen | Axial: 10 N (2.25 lbs) max. Radial: 10 N (2.5 lbs) max. |
Umgebungsbedingungen
| Betriebstemperatur | -20° bis +70°C |
| Lagertemperatur | -20° bis +85°C |
| Schock | 100 G / 11 ms |
| Vibration | (10-2.000 Hz) /10 G |
| Stöße | 10 G / 16 ms (1.000 x 3 Achsen) |
| Luftfeuchtigkeit | 98% RH ohne kondensieren |
| Schutzart | IP50 / Nema 5 (ca.) - Flachkabel |
Anschlussmöglichkeiten
| Kabel | 8-polig (0.05 mm2, 30 AWG) verdrillte Adernpaare; geschirmt |
| Flachkabel | 10-poliges Flachkabel mit IDC-Steckverbinder |
** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
Zeichnung anfordern ...Zeichnung anfordern ...

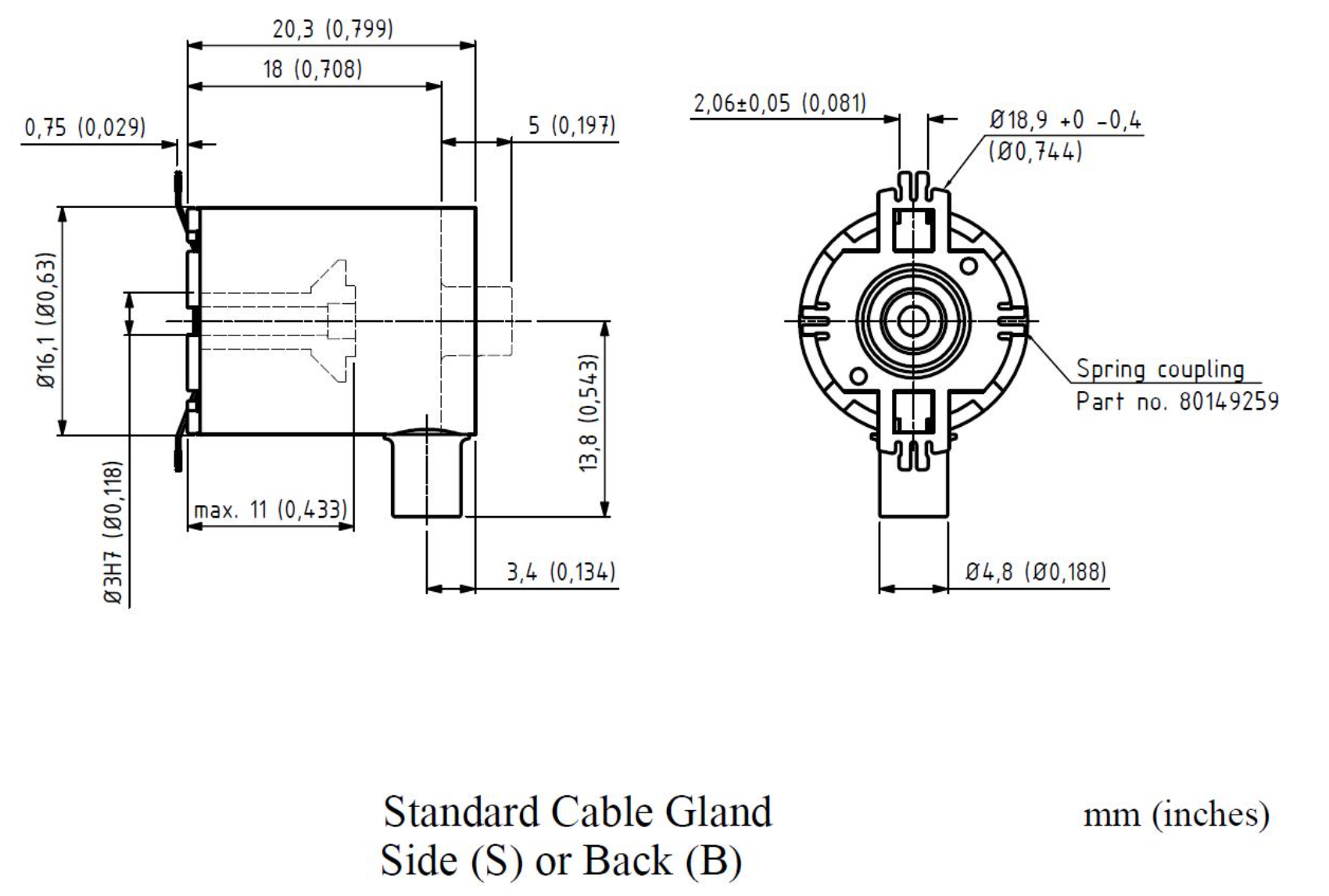

Zeichnung "Inkrementalgeber SCH16G"
