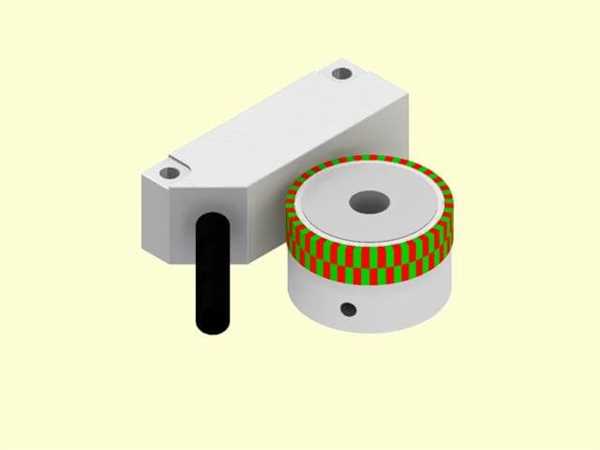

Absolut - Magnetsensor WMSA25

Absolut - Magnetsensor WMSA25






Bauform Signalauflösung sin/cos Signalauflösung absolut Schnittstelle
41,6 x 14 x 14 mm 32 bzw. 64 18 bit BiSS, SSI, SPI



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WMSA25
Der WMSA25 ist ein hochauflösender, multifunktionaler Sensor, der eine Vielzahl an... mehr
Produktinformationen "Absolut - Magnetsensor WMSA25"
Der WMSA25 ist ein hochauflösender, multifunktionaler Sensor, der eine Vielzahl an Geberschnittstellen unterstützt. Der Sensor erzeugt gleichzeitig Position- sowie Geschwindigkeitsdaten, deshalb ist er ideal für die Positionierung und Drehzahlreglung.
Der WMSA25 arbeitet mit der radialen Hall-Abtastung auf einem zweispurigen Magnetring mit Noniusprinzip.
Die differentielle Abtastung bietet den Vorteil, dass es das homogene Magnetfeld effektiv unterdrückt.  Dies ist der Grund, weshalb statische Felder keine signifikanten Auswirkungen auf das Ausgangssignal haben.

Eigenschaften:


  • Singleturn Sensor
  • Magnetische Abtastung
  • 2 Ausgänge (absolut + inkrementell simultan)
  • Schnittstellen:

SSI (Synchron Serial Interface)
BiSS ® (Bidirectional Serial Synchron)
SPI (Serial Peripheral Interface)
ABI (Incremental Interface)
UVW (Commutation Signals)
Sin/ cos (Analog Interface)

  • Hohe Schutzklasse
  • Kleine Bauform
  • Lagerfrei
  • Hoher Schutz gegen Schock und Vibration
  • Betriebstemperatur: -20°C bis +85°C
  • Entspricht der EU-Richtlinie 2011/65 EU (RoHS)


Weiterführende Links zu "Absolut - Magnetsensor WMSA25"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Absolut - Magnetsensor WMSA25"



Mechanische Daten

Größe
Außendurchmesser Magnetring
Wellendurchmesser*
Kabeldurchmesser

24,5 mm; ±0,1 mm
6; 8; 10; 12; 16 mm; H7
7,1 mm
Material
Kabel

LiYCY geschirmt und gedrillt;
Flammenschutzmittel nach VDE 0482
Gewicht 30 g
Zulässige
radiale Abweichung
axiale Abweichung
tangentiale Abweichung
Exzentrizität

±0,1 mm
±0,3 mm
±0,2 mm
±0,05 mm
Abstand zwischen Sensor und Magnetring 0,25 mm; ±0,05 mm
Trägheitsmoment vom Magnetring 20 gmm2; ±1 gmm2
Schraubengröße M3 x16
Anziehmoment 25 Ncm; -5 Ncm
Drehzahl 12.000 Umd./min
Betriebstemperatur -20°C bis 85 °C
Lagertemperatur -40°C bis 85°C
Schutzklasse (DIN 40500) IP65



Elektrische Daten

Versorgungsspannung 4,75 - 5,25 V DC (5 V DC)
7,75 - 30 V DC (8-30 VDC)
Stromversorgung 30 bis 80 mA (unbelastet)
Verpolungsschutz -36 bis 0 VDC
Start-up Zeit 20 ms
ESD-Spannung <2 kV (Entladung 1,5 kΩ)
SSI / BiSS / SPI (bis zu 18 Bit)
Taktfrequenz 80 bis 5.000 kHz
Scanverhältnis von T 40 bis 60%
Zeitverzögerung 150 ns
Monoflopzeit 20 + T/2 µs
Steigzeit
Fallzeit
3 bis 25 ns (RL = 50Ω1 CL = 100pF)
ABI (bis zu 65.536 cpr) / UVW (bis zu 65.536 cpr / bis zu 16 Polpaare)
Output-Spannung High 2 bis 5,25 VDC; RL = 50Ω
Low < 0,8 VDC
Input-Spannung High 2 bis 5,25 VDC
Low < 0,8 VDC
Output Verbrauch pro Ausgang -1 bis 20 mA (Überlastungsschutz)
Sin / Cos (bis zu 64 Perioden)
Ausgansstrom -1 bis 1 mA
analoge Amplitude 0,9 bis 1,2 V (mit diff. Evaluation)
analoge Verschiebung 2,3 bis 2,6 V
System
relative Winkelgenauigkeit ± 0,02 °; abhängig von der Mechanik
absolute Winkelgenauigkeit ± 0,1 °





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Absolut - Magnetsensor WMSA25"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Absolut - Magnetsensor WMSA25"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Absolut - Magnetsensor WMSA25"



CAD-Daten: Bitte anfragen!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Absolut - Magnetsensor WMSA25"
