Magnetmaßstab - Inkremental GVS215

Magnetmaßstab - Inkremental GVS215




Auflösung Messunterlage Genauigkeit Rastergröße Schnittstelle
50-25-10-5-1µ Plastoferrite auf Edelstahlband ±15µm

2 + 2mm Line Driver, PushPull



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • GVS215
  Inkrementaler Magnetmaßstab mit 2+2 mm Polteilung. Besonders geeignet für... mehr
Produktinformationen "Magnetmaßstab - Inkremental GVS215"

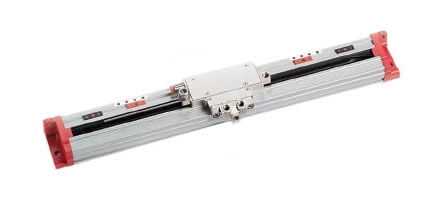

  • Inkrementaler Magnetmaßstab mit 2+2 mm Polteilung.
  • Besonders geeignet für Abkantpressen.
  • Lesekopf geführt durch einen selbstausrichtenden und selbstreinigenden Gleitschlitten mit Federsystem.
  • Auflösungen bis zu 1 μm.
  • Widerholgenauigkeit ± 1 Inkrement.
  • Genauigkeitsgrad bis zu ± 15 μm.
  • Abtastung kontaktlos.
  • Einstellbarer Kabelausgang.
  • Referenz-Indizes alle 10 mm über die gesamte Messlänge wählbar, mit Vorrichtung zur Erstellung der Referenz-Indizes.
  • Der einstellbare Kabelausgang und die wählbaren Nullreferenzen machen den Maßstab symmetrisch und an beiden Säulen der Abkantpresse anwendbar.
  • Verschiedene Anwendungsmöglichkeiten, mit doppelt wirkendem Gelenk zur Führung des Gleitschlittens oder Stahldraht.
  • Option: Sicherheitsendschalter, an beiden Enden positionierbar.

Weiterführende Links zu "Magnetmaßstab - Inkremental GVS215"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Magnetmaßstab - Inkremental GVS215"



Technische Merkmale

Messprinzip
Polteilung
Linearer Wärmeausdehnungskoeffizient
Plastoferrit auf Edelstahlband / inkremental
2+2 mm
10.6 x 10⁻⁶ °C⁻¹
Referenz-Indizes (I0)  E = wählbar (alle 10 mm)
Auflösung 50 - 25 - 10 - 5 – 1 μm
Wiederholgenauigkeit ± 1 Inkrement
Genauigkeitsgrad ± 15 μm
Messlänge ML in mm 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, … mm
Verfahrgeschwindigkeit max. 120 m/min *
Beschleunigung max. 30 m/s2
Bewegungskraft ≤ 1.5 N
Schwingungsresistenz (EN60068-2-6) 100 m/ s2 [55 ¸ 2000 Hz]
Schockresistenz (EN60068-2-27) 150 m/s2 [11 ms]
Schutzklasse (EN 60529) IP 64  Standard IP 67  auf Anfrage
Betriebstemperatur 0 °C ¸ 50 °C
Lagertemperatur -20 °C ¸ 70 °C
Relative Luftfeuchtigkeit 20% ¸ 80% (nicht kondensierend)
Verschiebbarer Leseblock kontaktlos
Spannungsversorgung 5 VDC ± 5% or 10 ÷ 28 VDC ± 5%
Stromaufnahme 140 mAMAX (mit R = 120 W) 5 VDC
100 mAMAX (mit R = 120 W) 10 ÷ 28 VDC
A, B und I0 Ausgangssignale
Periodisch
Line Driver (incl. invertierte Signale)
Push-Pull
Kabellänge max. 25 m **
Elektrische Anschlüsse siehe Tabelle
Elektrische Schutzfunktion Verpolung und Kurzschlüsse
Gewicht 900 g + 1850 g/m (je m Messlänge)

*Bei einer Auflösung von 1 μm liegt die maximale Verfahrgeschwindigkeit bei 60 m/min.
**Durch Sicherstellen der erforderlichen Versorgungsspannung des Magnetmaßstabs, kann die maximale Kabellänge auf 100 m verlängert werden.
