Magnetsensor - Absolut AHP2-SSI/BiSS-C
| Bauform | Polteilung | Auflösung | Genauigkeit | Schnittstelle |
| 16 x 18,6 x 54 mm | 2 mm | 1 µm | ±15 µm | SSI, BiSS-C |
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: AHP2-SSI_BiSS-C
Eigenschaften:
Der AHP2-SSI/BiSS-C Sensor ist multifunktional und ein besonders... mehr
Produktinformationen "Magnetsensor - Absolut AHP2-SSI/BiSS-C"
Eigenschaften:
- Der AHP2-SSI/BiSS-C Sensor ist multifunktional und ein besonders leistungsfähiges, absolutes Wegmesssystem
- Besonders geeignet für Anwendung im Maschinenbau und der Automationstechnik, in denen in Echtzeit eine hohe Genauigkeit von Position und Endlage erforderlich ist
- Für die Überwachung linearer und rotativer Bewegungen
- Berührungslose und daher verschleißfreie Messung
- Für Messlängen bis max. 8,19 m
- Hohe Systemgenauigkeit bis ±15 μm
- Mit „Plug and Play“- die automatische Erkennung des Sensors und dessen Einstellungen
- Hohe Zuverlässigkeit durch stetige Plausibilitätsprüfung
- Status-LED und Diagnose-Funktionen für zuverlässigen Betrieb und beschleunigte Wartung
- Platzsparende, kompakte Bauform
Weiterführende Links zu "Magnetsensor - Absolut AHP2-SSI/BiSS-C"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Magnetsensor - Absolut AHP2-SSI/BiSS-C"
Ausgang/Schnittstelle
| Bits, Anzahl | 32 Bit |
| Clock | RS422 Differenzsignal |
| Differenzsignale | ja |
| Echtzeitsignale | Analog Sin/Cos |
| Fehlersignal | ja |
| SSI/BiSS-C-Daten | 24x Position |
| 1x Fehlerbit | |
| 1x Warnbit | |
| 6x CRC | |
| SSI-Taktfrequenz max. | 4 MHz |
| SSI-Taktfrequenz min. | 100 kHz |
| Schnittstelle | SSI/BiSS-C |
| Analog sin/cos (1 Vpp) | |
| Schnittstellencodierung | Binär |
| Signalfolge | A vor B = steigend |
| Zykluszeit min. | 1 ms |
| Zählrichtung | steigend |
Elektrische Merkmale
| Betriebsspannung Ub | SSI: 10…30 VDC; BiSS-C: 4.5…5.5 VDC |
| Einschaltverzögerung max. | 100 ms |
| Hysterese H max. | 1 µm |
| Leistungsaufnahme | ≤ 1.4 W (ohne Last) |
| Periode | 2 mm |
| Spannungsfest bis (GND – Gehäuse) | 500 VDC |
| Stromaufnahme max. bei 24 VDC | SSI: 70 mA; BiSS-C: 200 mA |
| Überspannungsschutz | nein |
Elektrischer Anschluss
AHP2-SSI
| Anschluss | Kabel, 5 m, PUR |
| Anschluss, Ausführung | axial |
| Anzahl der Leiter | 12 |
| Kabel, Biegeradius min., feste Verlegung | 7.5 x D |
| Kabel, Biegeradius min., flexible Verlegung | 15 x D |
| Kabeldurchmesser D | 4.9…5.2 mm |
| Kabellänge L | 5 m, schleppkettentauglich |
| Leiterquerschnitt | 0.08 mm2 |
| Verpolungssicher | ja |
AHP2-BiSS-C
| Anschluss | Steckverbinder, M12x1-Stecker, 12-polig |
| Anschluss, Ausführung | axial |
| Verpolungssicher | ja |
Mechanischer Merkmale
| Abmessung | 16 x 18.6 x 54 mm |
| Befestigung | Durchgangsloch 4.3 mm |
| Durchmesser min. | 400 mm |
| Gewicht | 50 g (ohne Kabel) |
| Pitch max. | ±0.5° |
| Polbreite | 2 mm |
| Roll max. | ±0.5° |
| Seitlicher Versatz (Y) | ±1.5 mm |
| Tangentialer Versatz (X) max. | ±1 mm |
| Verfahrrichtung | längs zum Maßkörper |
| Yaw max. | ±1.0° |
Erfassungsbereis/Messbereich
| Auflösung | 0.9765625 μm (1000/1024 μm) |
| Interpolationsfaktor | 2048 |
| Leseabstand | 0.01...1.3 mm |
| Linearitätsabweichung max., Sensorkopf | ±5 μm |
| Messbereich | 8190 mm |
| Optimaler Leseabstand | 0.4 mm |
| Verfahrgeschwindigkeit max. | 10 m/s |
| Wiederholgenauigkeit | ≤ 1 μm |
| Systemgenauigkeit | bis 15 µm |
| (abhängig von mechanischer Installation) |
Umgebungsbedingungen
| Abstrahlung (EN 55016-2-3) | Industriebereich |
| Dauerschock (EN 60068-2-27) | 150 g, 2 ms |
| Schock (EN 60068-2-27) | 100 g, 6 ms |
| Vibration (EN 60068-2-6) | 20 g, 10…2000 Hz |
| Rauschen (EN 600068-2-64) | 20 g, 5.…2000 Hz |
| ESD (EN 61000-4-2) | Schärfegrad 4 |
| RFI (EN 61000-4-3) | Schärfegrad 3 |
| Burst (EN 61000-4-4) | Schärfegrad 3 |
| Surge (EN 61000-4-5) | Schärfegrad 2 |
| Hochfrequenz-Felder (EN 61000-4-6) | Schärfegrad 3 |
| Magnetfelder (EN 61000-4-8) | Schärfegrad 5 |
| Externe Magnetfelder im Betrieb | <1 mT (keine Beeinflussung) |
| Höhenlage max. | 2000 m ü. NN |
| Kabeltemperatur, Schleppkette | -25…85 °C |
| Kabeltemperatur, flexible Verlegung | -25…85 °C |
| Lagertemperatur | -25…85 °C |
| Relative Luftfeuchtigkeit | ≤ 90%, nicht kondensierend |
| Schutzart | IP67 |
| Temperaturkoeffizient Gesamtsystem | 10.5 ppm/K |
| Umgebungstemperatur | -20…70 °C |

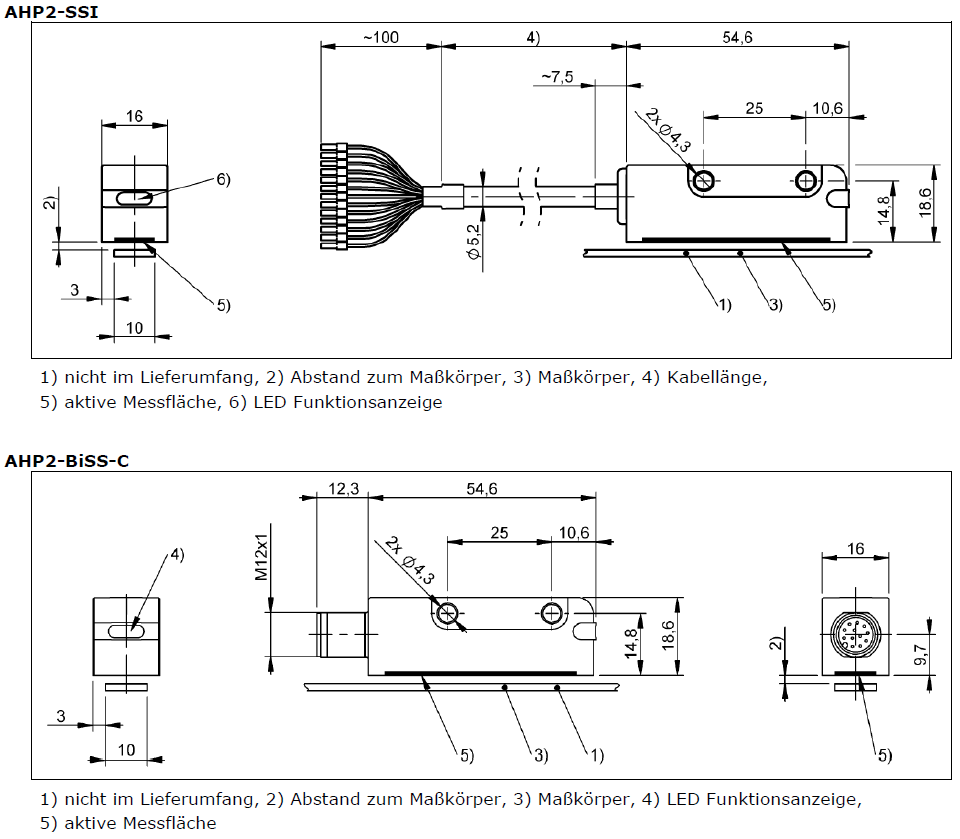

Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Magnetsensor - Absolut AHP2-SSI/BiSS-C"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Magnetsensor - Absolut AHP2-SSI/BiSS-C"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Magnetsensor - Absolut AHP2-SSI/BiSS-C"
CAD-Daten: Bitte anfragen!

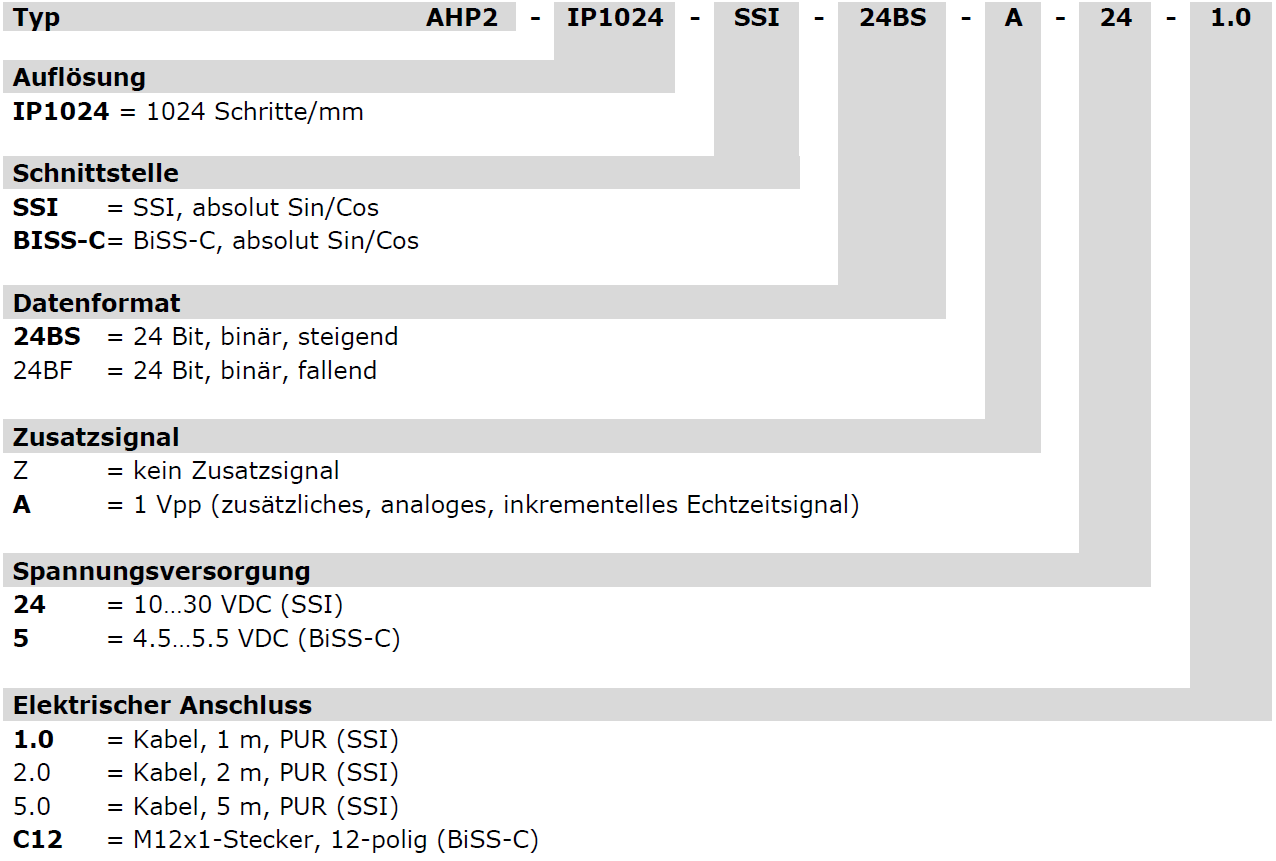

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
