Messsystem F4RS-MT

Messsystem F4RS-MT

Logo-Leiste



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • F4RS-MT
 Eigenschaften: Programmierbare elektronische Positionsanzeige ... mehr
Produktinformationen "Messsystem F4RS-MT"

 Eigenschaften:

  • Programmierbare elektronische Positionsanzeige kombinierbar mit einem Magnetband
    für lineare Messungen und Feldbus-Schnittstelle zur exakten Einstellkontrolle von Spindeln.
  • Zweizeiliges LCD für Sollund Istwert mit Hintergrundbeleuchtung.
  • Geeignet für halbautomatische und überwachte Spindelverstellungen.
  • Frei programmierbar über Tastaturbedienung mit RS485 Modbus-Schnittstelle.
  • Parameter frei programmierbar über Tastaturbedienung, mit integrierte Schnittstelle RS485 Modbus zur Netzverbindung mit SPS oder Fernüberwachungssystem.
  • Benutzerführung durch 2 Signal-LEDs (Grün/ Rot) zur Anzeige: Position erreicht / nicht erreicht.
  • PUR-Sensorkabel geeignet zur mobileVerlegung in Schleppketten.

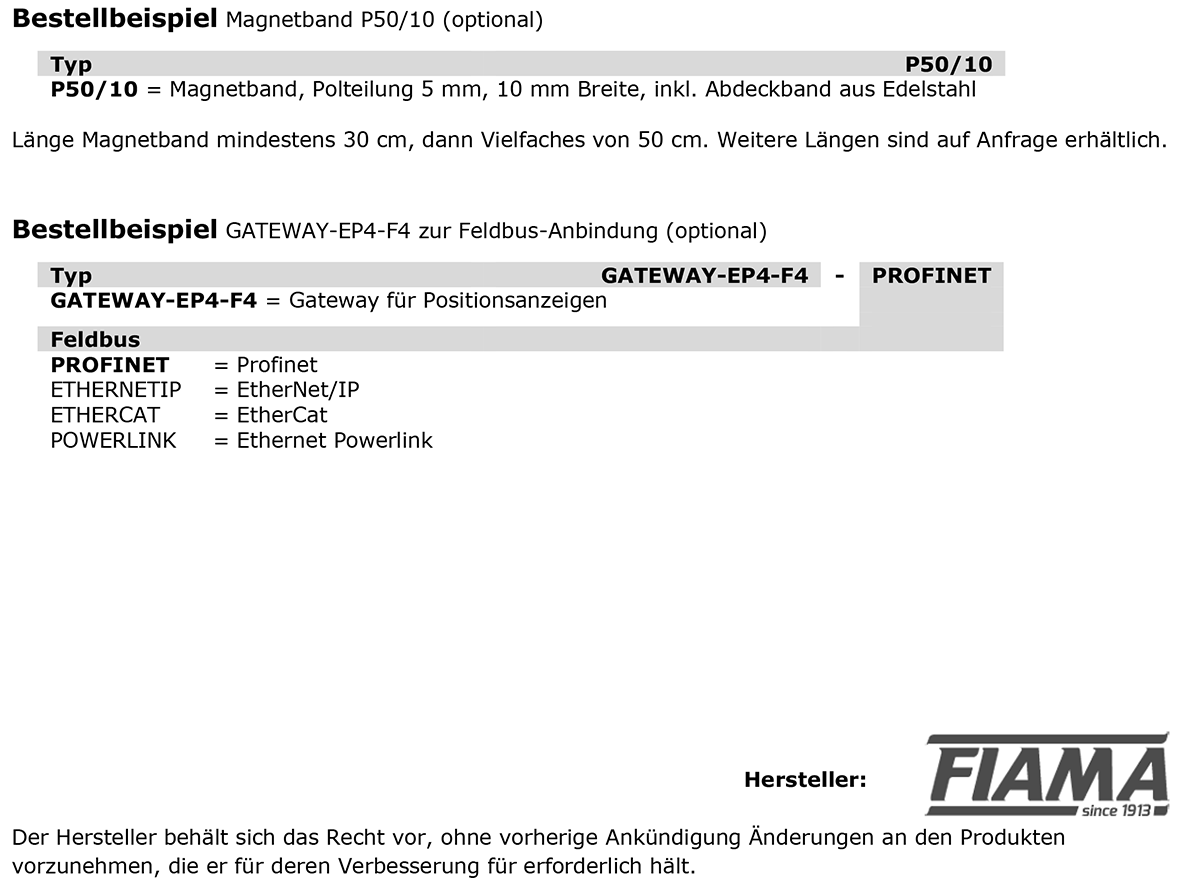

  • Feldbus-Anbindung über Gateway-Schnittstelle: Profinet, Ethernet/IP und Powerlink.
  • Batterielebensdauer: 6 bis 8 Jahre.





Weiterführende Links zu "Messsystem F4RS-MT"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Messsystem F4RS-MT"



Mechanische Daten

Gewicht

150 g (nur Anzeige)

Display

LCD mit Hinterleuchtung, 2-zeilig, Ziffernhöhe 7,5 mm
Obere Zeile: Sollwert; Untere Zeile: Istwert

Anzeigebereich

-99999; +99999

Geschwindigkeit

Max. 2,5 m/s

Sensorkabel

PUR-Kabel, Ø5,5 mm - fertig verdrahtet, nicht abnehmbar, zur mobilen Verlegung in Schleppketten; Kabellänge: 0,5, 1, 3, 5 oder 10 Meter

Betriebstemperatur

0°C bis +50°C

Relative Luftfeuchtigkeit

35 bis 85% (ohne kondensieren)

Schutzklasse

Anzeige: IP54; Sensor: IP67

Anschlussart

T-Steckverbinder, 4-poliger Stecker + 4-polige Buchse M12x1 (A-kodiert) Y-Steckverbinder, 2x 4-polige Buchse M12x1 (A-kodiert), optional

Spannungsversorgung

Kabellänge 135 mm (mit T-Steckverbinder)

Kabellänge 200 mm (mit Y-Steckverbinder)



Elektrische Daten

Spannungsversorgung

10-30 VDC, max. 100 mA

Batterie

3,6 V 1/2 AA, Lebensdauer 6-8 Jahre

Lieferbare Funktionen

Reset, absoluter/ inkrementeller Wert,

Umstellung mm/ Inch, Offset

Tastatur

Frontseitige Bedienung – 3 Programm- und Funktionstasten

Schnittstelle

RS485 – MODBUS RTU

Elektromagnetische Kompatibilität (EMC)

2014/30/UE

RoHS

2011/65/UE





Zeichnung anfordern ...Zeichnung anfordern ...

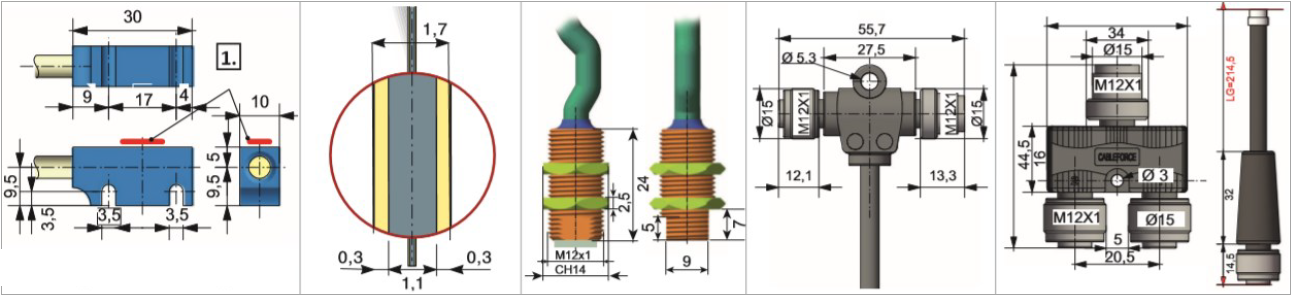

Zeichnung "Messsystem F4RS-MT"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Messsystem F4RS-MT"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Messsystem F4RS-MT"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

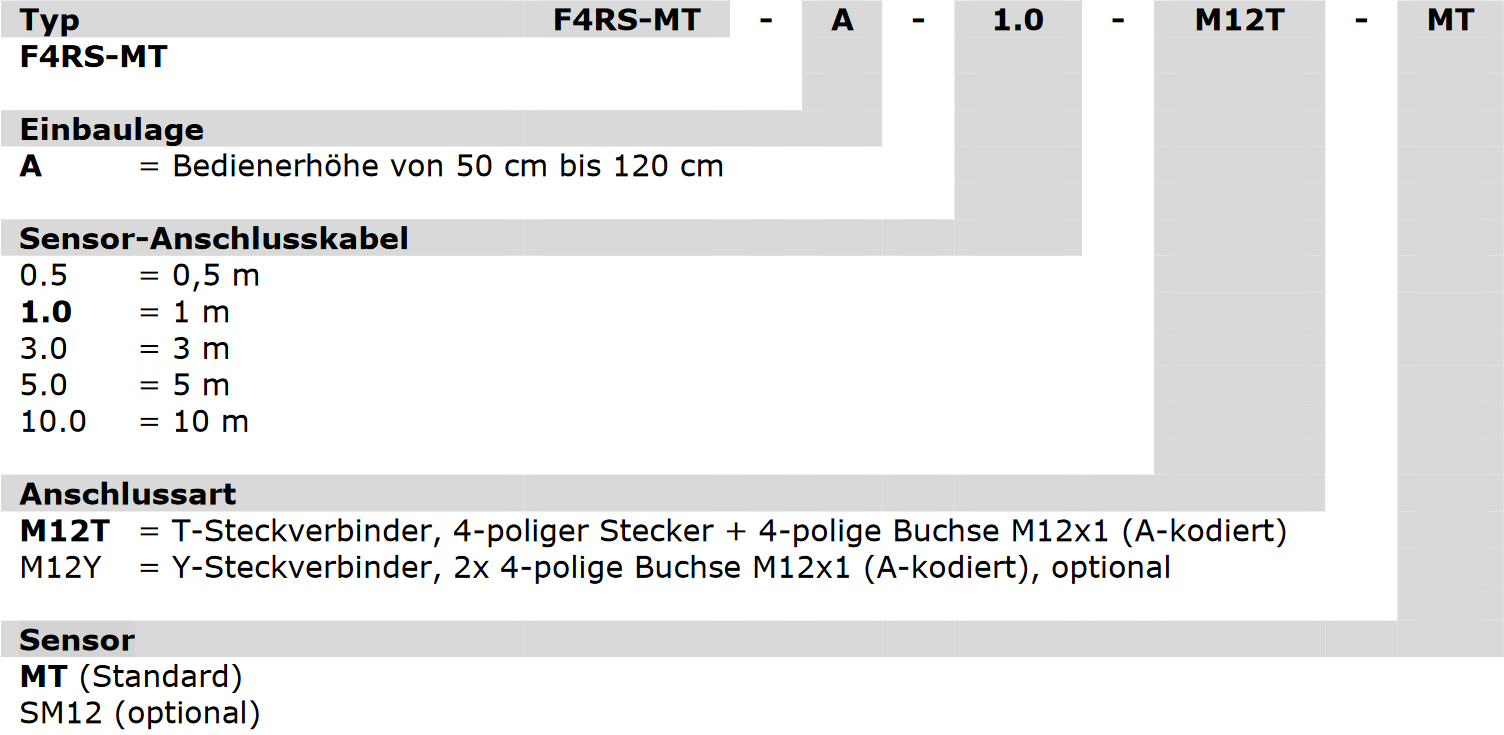

Bestellschlüssel "Messsystem F4RS-MT"
