  • IM60
   Der  Neigungssensor IM60  von  Willtec Messtechnik  hat eine... mehr
Produktinformationen "Neigungssensor IM60"

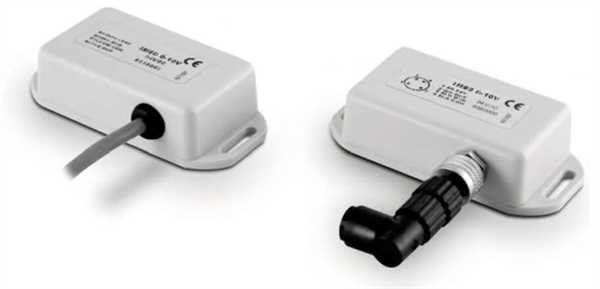

   Der Neigungssensor IM60 von Willtec Messtechnik hat eine präzise Lagekontrolle und kontinuierliche Nachführung, dadurch messen die Neigungssensoren die Abweichung zur Horizontalen auf einer Achse um bis zu 360°.

  • Zum Erfassen und Messen des Neigungswinkels in Bezug zur Erdachse
  • Hohe Stoßfestigkeit und Vibrationsschutz, da keine bewegliche Teile verwendet werden
  • Kompakte Bauform
  • Leichte Montage
  • Anwendungsbereiche: Kran- und Hebetechnik, Idustrieautomatisierung, nicht lineare Drehbewegungen, Plattform-Kontrolle, Nivilier Anwendungen an Nutzkraftfahrzeuge und Land-/ Forstmaschinen


Weiterführende Links zu "Neigungssensor IM60"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Neigungssensor IM60"



Mechanische Daten

Typ

IM60

Material

            Gehäuse



ABS Kunststoff

Messachsen

1

Messwinkel

±60°

Linearität

±0,5° -45° bis +45°
±1° -60° bis +60°

Wiederholgenauigkeit

± 0,05°

Luftfeuchtigkeit

10 % – 90 %

Betriebstemperatur

-10 °C – +70 °C

Schutzklasse

IP66

Anschluss

            Kabel

            Stecker



2 m; 5 m; 10 m

female gerade oder 90°



Elektrische Daten

Spannungsversorgung

24 VDC ±20 %              <150 mA

Ausgangssignal

Analog
I           4-20 mA
V          0-10 VDC

Zertifizierung

EMC: 2014/30/UE
