Neigungssensor IM360

Neigungssensor IM360

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17



Prospekt Download

Angebot anfordern

  • Artikel-Nr.: IM360
Beschreibung Technische Daten Zeichnung Datenblatt CAD Bestellschlüssel Zubehör
Beschreibung
Neigungssensor IM360   Zum Erfassen und Messen des Neigungswinkels in Bezug... mehr
Menü schließen
Produktinformationen "Neigungssensor IM360"

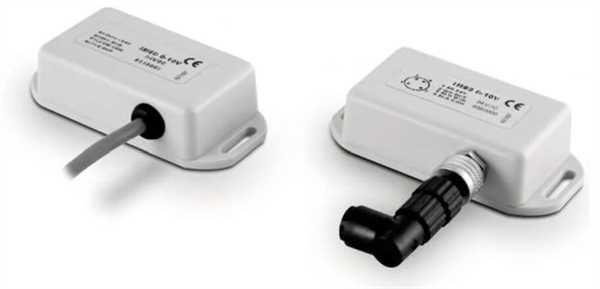

Neigungssensor IM360

  • Zum Erfassen und Messen des Neigungswinkels in Bezug zur Erdachse
  • Hohe Stoßfestigkeit und Vibrationsschutz, da keine bewegliche Teile verwendet werden
  • Kompakte Bauform
  • Leichte Montage
  • Anwendungsbereiche: Kran- und Hebetechnik, Idustrieautomatisierung, nicht lineare Drehbewegungen, Plattform-Kontrolle, NivilierAnwendungen an Nutzkraftfahrzeuge und Land-/ Forstmaschinen


Weiterführende Links zu "Neigungssensor IM360"
technicaldata
Technische Daten anfordern ...Technische Daten anfordern ...
Menü schließen
Technische Daten "Neigungssensor IM360"



Mechanische Daten

Typ

IM60

Material

            Gehäuse



ABS Kunststoff

Messachsen

1

Messwinkel

0-360°

Linearität

±0,6°

Wiederholgenauigkeit

± 0,05°

Luftfeuchtigkeit

10 % – 90 %

Betriebstemperatur

-10 °C – +70 °C

Schutzklasse

IP66

Anschluss

            Kabel

            Stecker



2m; 5m; 10m

female gerade oder 90°



Elektrische Daten

Spannungsversorgung

24 VDC ±20%              <150 mA

Ausgangssignal

Analog
I           4-20 mA
V          0-10 VDC

Zertifizierung

EMC: 2014/30/UE





drawings
Zeichnung anfordern ...Zeichnung anfordern ...
Menü schließen
Zeichnung "Neigungssensor IM360"



IM_TZ_DE





Datenblatt
Datenblatt anfordern ...Datenblatt anfordern ...
Menü schließen
Datenblatt anfordern zu "Neigungssensor IM360"



Datenblatt:





CAD
CAD Daten anfordern ...CAD Daten anfordern ...
Menü schließen
CAD Daten anfordern zu "Neigungssensor IM360"



CAD-Daten: Bitte anfragen!





ordercode
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Menü schließen
Bestellschlüssel "Neigungssensor IM360"



Bestellschluessel_IM_DE





accessories
Passendes ZubehörPassendes Zubehör anfragen ...
Menü schließen
Zubehör "Neigungssensor IM360"
