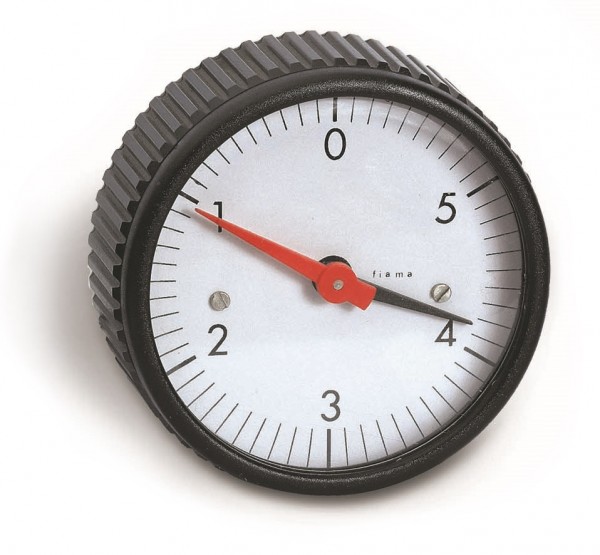

Handrad Spindelanzeige IP80 - IF80

Handrad Spindelanzeige IP80 - IF80

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • IP80-IF80
 Eigenschaften: Positionsanzeige mit einer analogen Skala Mit Drehknopf für... mehr
Produktinformationen "Handrad Spindelanzeige IP80 - IF80"

 Eigenschaften:

  • Positionsanzeige mit einer analogen Skala
  • Mit Drehknopf für Maßkorrektur -> (auf Anfrage)
  • Sichtscheibe aus schlagfestem Polykarbonat
  • Integriert in einem Handrad
  • Schutzklasse: IP65





Weiterführende Links zu "Handrad Spindelanzeige IP80 - IF80"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Handrad Spindelanzeige IP80 - IF80"



Mechanische Daten

Allgemein

Material

          Gehäuse

          Sichtscheibe

          Handradnabe



Metall oder Technopolymer

schlagfestes Polykarbonat

Aluminium

Anzeige

analog Scheibenskala

Zählrichtung

DX     rechtssteigend

SX      linkssteigend

Zeiger

          langer Zeiger

          kurzer Zeiger



Verhältnis 1:1 mit Handrad

Übersetzt in Abhängigkeit mit der erforderlichen Spindelumdrehung

Untersetzungsverhältnis

2:1; 4:1; 6:1; 10:1; 12:1; 20:1; 24:1; 30:1; 36:1

Skalenscheibe

0‑2; 0‑4; 0‑6; 0‑10; 0‑12; 0‑20; 0‑24; 0‑30; 0‑36

Betriebstemperatur

< 80 °C

Schutzklasse

IP65

Zubehör

-> Handradnabe mit Fertigbohrung Ø 8 oder Ø 10 mm in H7

-> Befestigungsbohrungen M5 auf die Welle

-> Drehknopf für Maßkorrektur (auf Anfrage)

Anwendungen

Für Wellen beliebiger Einbaulage





Zeichnung anfordern ...Zeichnung anfordern ...

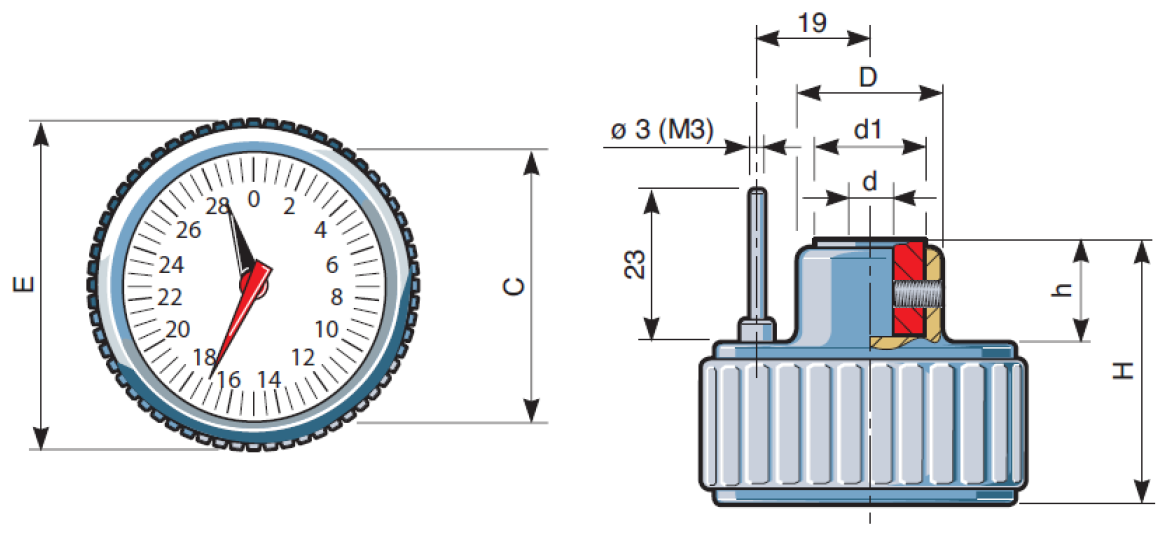

Zeichnung "Handrad Spindelanzeige IP80 - IF80"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Handrad Spindelanzeige IP80 - IF80"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Handrad Spindelanzeige IP80 - IF80"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Handrad Spindelanzeige IP80 - IF80"
Zubehör "Handrad Spindelanzeige IP80 - IF80"



>> Hier klicken um zum Zubehör unserer Spindelpositionsanzeigen Handrad zu gelangen.
