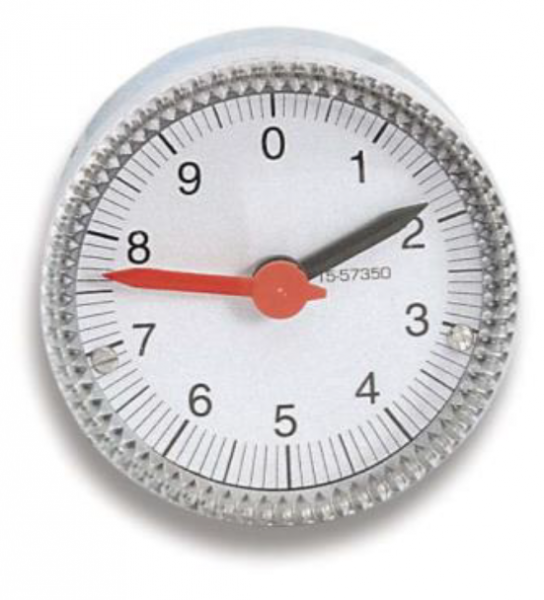

Handrad Spindelanzeige I60 - I60F
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: I60-I60F
EIgenschaften:
- Positionsanzeige mit einer analogen Skala (I60), bzw. mit Drehmomentstütze (I60F)
- Messung von Weg und Winkel mit dem Schwerkraftprinzip
- Sichtscheibe aus schlagfestem Polykarbonat
- Für den Einbau in Handräder geeignet
- Schutzklasse: IP64
Mechanische Daten
|
Allgemein |
|
|
Material Gehäuse Sichtscheibe |
Metall oder Technopolymer schlagfestes Polykarbonat |
|
Anzeige |
analog - Scheibenskala |
|
Zählrichtung |
DX rechtssteigend SX linkssteigend |
|
Zeiger Langer Zeiger Kurzer Zeiger |
Verhältnis 1:1 mit Handrad Übersetzt in Abhängigkeit mit der erforderlichen Spindelumdrehungen |
|
Untersetzungsverhältnis |
2:1; 4:1; 6:1; 10:1; 12:1; 20:1; 24:1, 30:1; 36:1; 40:1; 60:1; 100:1; 120:1; 200:1 |
|
Skalenscheibe |
2‑0‑2; 0‑6; 3‑0‑3; 0‑10; 0‑12; 6‑0‑6; 0‑20; 0‑24; 0‑30; 0‑36; 18‑0‑18; 0‑40; 0‑50; 0‑60; 0‑80; 0‑100 |
|
Betriebstemperatur |
< 80 °C |
|
Schutzklasse |
IP64 |
|
Optional |
ölgefüllt (auf Anfrage) |
|
I60 |
|
|
Zubehör Handrad |
P70, P100, P100P |
|
Anwendungen |
Für waagrechte Wellen bis 30° Schräglage |
|
I60F (mit Drehmomentstütze) |
|
|
Zubehör Handrad |
P100FP |
|
Anwendungen |
Für Wellen beliebiger Einbaulage |
Datenblatt:
