Spindelanzeige OP3

Spindelanzeige OP3




Ausführungen Durchmesser Drehmomentstütze Steigung Display
32x46x26mm
orange/grau/ schwarz
14H7
Reduzier-büchsen verfügbar
D:6 mm / D:9-10,5 mm 22mm Achsabstand max. 12 mm 4-stellig <9999



Ableseposition/Ansicht:

Drehmomentstütze:

Gehäusefarbe:

Hohlwellendurchmesser:

Sondereigenschaften[Spindelanzeigen]:

Steigung[OP3]:

Zählrichtung:

  • OP3-1-1-1-8-1-2-0
Die OP3-Spindelanzeige ist eine Digitalanzeige mit 4 Ziffern für das Einstellen und direkte... mehr
Produktinformationen "Spindelanzeige OP3"

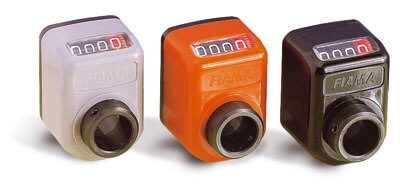

Die OP3-Spindelanzeige ist eine Digitalanzeige mit 4 Ziffern für das Einstellen und direkte Ablesen einer Verstellung (oder eines Winkels), die durch Drehungen einer Antriebswelle erreicht wird.

Merkmale:

  • stoßfestes und selbstlöschendes Aufbaugehäuse aus Technopolymer. Schutzart IP64. Maximale Temperatur 80°C.
  • Ablesung mit Schräg- 18° oder Frontansicht.
  • Zähler mit 4 Ziffern (Standard rote Ziffern für Zehntel; auf Anfrage 2 rote Ziffern für Hundertstel oder 4 schwarze Ziffern): Dezimal oder Inchmessung. Ablesung bis 9999. Ziffernhöhe 5 mm.
  • Auf Anfrage Inchmessungen und Sondersteigungen.
  • Standardbohrung 14 H7, andere kleinere Bohrungen mit Reduzierbüchse.
  • Option (P6) Drehmomentstütze Ø6 mm, Drehmomentstütze Ø9/10,5 mm (c).
  • Version IN mit Edelstahlwelle.
  • verfügbare Farben: Orange RAL 2004, Schwarz RAL 9005, Rot RAL 3000, Grau RAL 7004.
  • lieferbare Zubehörteile: Wellenklemmflansche, Wellen Adapter in Polycarbonat, Drehknöpfe in eloxiertem Aluminium.
