Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EXME-H-DeviceNet
Drehgeber Hohlwelle - Ø 78 mm Hohlwelle: Ø 14 mm, Ø 16 mm und Ø 1 inch Schnittstelle:... mehr
Produktinformationen "Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut"
  • Drehgeber Hohlwelle - Ø 78 mm
  • Hohlwelle: Ø 14 mm, Ø 16 mm und Ø 1 inch
  • Schnittstelle: Device Net
  • Auflösung bis zu 30 bits
  • Abnehmbare Endkappe für Änderungen vor Ort
  • ATEX, IECEx, EAC, zertifiziert für den Bergbau
Weiterführende Links zu "Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut"



Elektrische Eigenschaften

Codierung Absolut - Binär
Schnittstelle Device Net
Transceiver gemäß ISO 11898;
bis zu 64 nodes galvanisch getrennt durch Optokoppler
Auflösung Max. 14 bit (16384) Umdrehungen
Max. 16 bit (65536) Schritte pro Umdrehung.
Geräte-Ardressierung Einstellbar durch Drehlnöpfe im Anschlussdeckel
Übertragungsrate 150 kBaud, 250 kBaud, 500 kBaud
Versorgungsspannung 10 bis 30 Vdc (Absolutes Limit) gemäß EN 50178
Stromverbrauch Max. 230 mA mit 10 Vdc
Max. 100 mA mit 24 Vdc
Leistungsverbrauch Max. 2.5 Watt
Schrittfrequenz LSB 800 kHz
Teilungsgenauigkeit +/- ½ LSB (12 bit)
+/- 2 LSB (16 bit)
Elektrische Lebenszeit > 10⁵ Stunden
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit EN61000-6-2
EN 61000-6-4



Mechanische Eigenschaften

Material Gehäuse: Edelstahl
Kappe: Edelstahl
Welle: Edelstahl
Gewicht ~ 3100 gr (109,35 oz)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 6.000 U/m (max.) IP 64
3.000 U/m (max.) IP 65/66/67/68
Drehmoment beim Anfahren ≤ 0,01 Nm bei 25° C (ohne Dichtung)
≤ 0,03 Nm bei 25° C (mit Dichtung)
Masseträgheitsmoment 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²)
Wellenbelastung Axial: 60 N (13,50 lbs) max.
Radial: 80 N (17,98 lbs) max.



Umgebungs Eigenschaften

Betriebstemperatur -40° to +70° C
Lagertemperatur -40° to +70° C
Schock 100 G / 11 ms
Vibration 10-2000 Hz / 10 G
Stöße 10 G / 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.)
IP 65 / Nema 5 (ca.)
IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.)
IP 68 (1hour/1 meter) / Nema 6P (ca.)



Zulassungen

ATEX: Zertifikat Nr.: ITS09ATEX16925X
I M2 Ex db I Mb, -40°C ≤ TA ≤ +70°C
ATEX DEKRA: Zertifikat Nr.: BVS 18 ATEX E 059 X
I M2 Ex db I mb -40°C < T.amb <+70°C
IECEx: Zertifikat Nr.: IECEx IST 10.0009X
Ex db I Mb, -40°C ≤ Ta ≤ +70°C
IECEx TSA: Zertifikat Nr.: IECEx TSA 11.0008X
Ex db I Mb, -40°C ≤ Ta ≤ +70°C
EAC: НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19
PB Ex db I Mb X -40°C > T.amb < +70°C





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut"



CAD-Daten: Bitte anfragen!

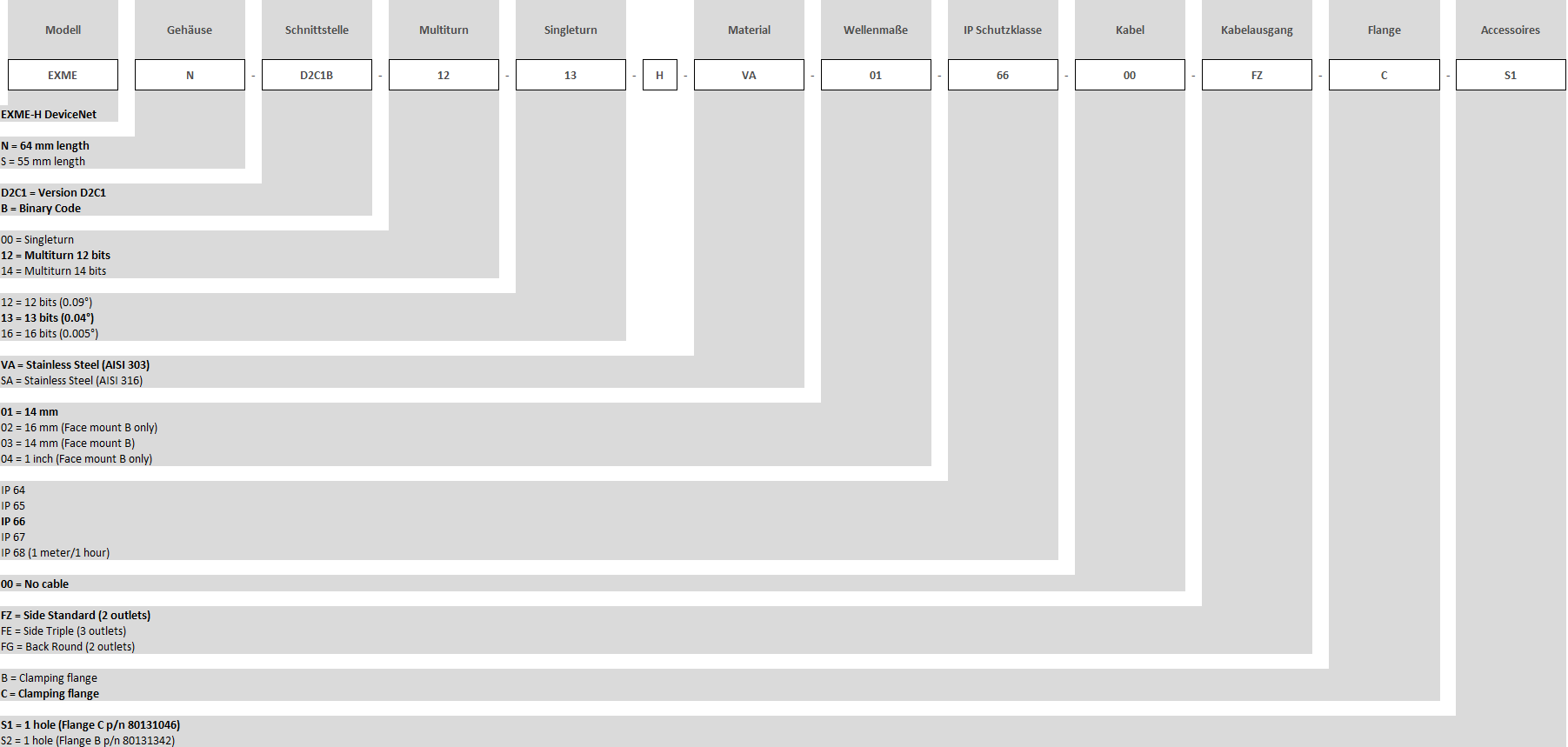

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Drehgeber Ex-Proof Mining EXME-H-DeviceNet - absolut"
