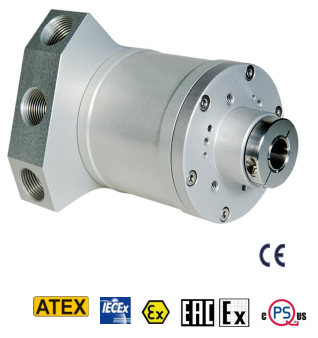

Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EXME-H-CANopen
Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut | Ex-Proof - Bergbau
Drehgeber Hohlwelle... mehr
Produktinformationen "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut | Ex-Proof - Bergbau
- Drehgeber Hohlwelle - Ø 78 mm
- Hohlwelle: Ø 14 mm, Ø 16 mm und Ø 1 inch
- Schnittstelle: CANopen gemäß DS 301
- Auflösung bis zu 30 bits
- Abnehmbare Endkappe für Änderungen vor Ort
- ATEX, IECEx zertifiziert für den Bergbau
Weiterführende Links zu "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
Elektrische Eigenschaften
Codierung | Absolut - Binär |
Schnittstelle | CAN CANopen-Protokol Empfänger gemäß ISO 11898; galvanisch getrennt durch Optokoppler |
Auflösung | Max. 14 bit (16384) Umdrehungen Max. 16 bit (65536) Schritte pro Umdrehung. |
Geräte-Ardressierung | Einstellbar durch Drehknöpfe im Anschlussdeckel |
Übertragungsrate | Max. 12 MBaud |
Versorgungsspannung | 10 bis 30 Vdc (Absolutes Limit) gemäß EN 50178 |
Stromverbrauch | Max. 230 mA mit 10 Vdc Max. 100 mA mit 24 Vdc |
Leistungsverbrauch | Max. 2.5 Watt |
Schrittfrequenz LSB | 800 kHz |
Teilungsgenauigkeit | +/- ½ LSB (12 bit) +/- 2 LSB (16 bit) |
Elektrische Lebenszeit | > 10⁵ Stunden |
Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
Störfestigkeit | EN61000-6-2 EN 61000-6-4 |
Mechanische Eigenschaften
Material | Gehäuse: Edelstahl Kappe: Edelstahl Welle: Edelstahl |
Gewicht | ~ 3100 gr (109,35 oz) |
Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
Drehzahl der Welle | 6.000 U/m (max.) IP 64 3.000 U/m (max.) IP 65/66/67/68 |
Drehmoment beim Anfahren | ≤ 0,01 Nm bei 25° C (ohne Dichtung) ≤ 0,03 Nm bei 25° C (mit Dichtung) |
Masseträgheitsmoment | 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²) |
Wellenbelastung | Axial: 60 N (13,50 lbs) max. Radial: 80 N (17,98 lbs) max. |
Umgebungs Eigenschaften
Betriebstemperatur | -40° to +70° C |
Lagertemperatur | -40° to +70° C |
Schock | 100 G / 11 ms |
Vibration | 10-2000 Hz / 10 G |
Stöße | 10 G / 16 ms (1000 x 3 axis) |
Luftfeuchtigkeit | 98 % RH ohne kondensieren |
Schutzart | IP 64 / Nema 4 (ca.) IP 65 / Nema 5 (ca.) IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) IP 68 (1hour/1 meter) / Nema 6P (ca.) |
Zulassungen
ATEX: Zertifikat Nr.: ITS09ATEX16925X
I M2 Ex db I Mb, -40°C ≤ TA ≤ +70°C
ATEX DEKRA: Zertifikat Nr.: BVS 18 ATEX E 059 X
I M2 Ex db I mb -40°C < T.amb <+70°C
IECEx: Zertifikat Nr.: IECEx IST 10.0009X
Ex db I Mb, -40°C ≤ Ta ≤ +70°C
IECEx TSA: Zertifikat Nr.: IECEx TSA 11.0008X
Ex db I Mb, -40°C ≤ Ta ≤ +70°C
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

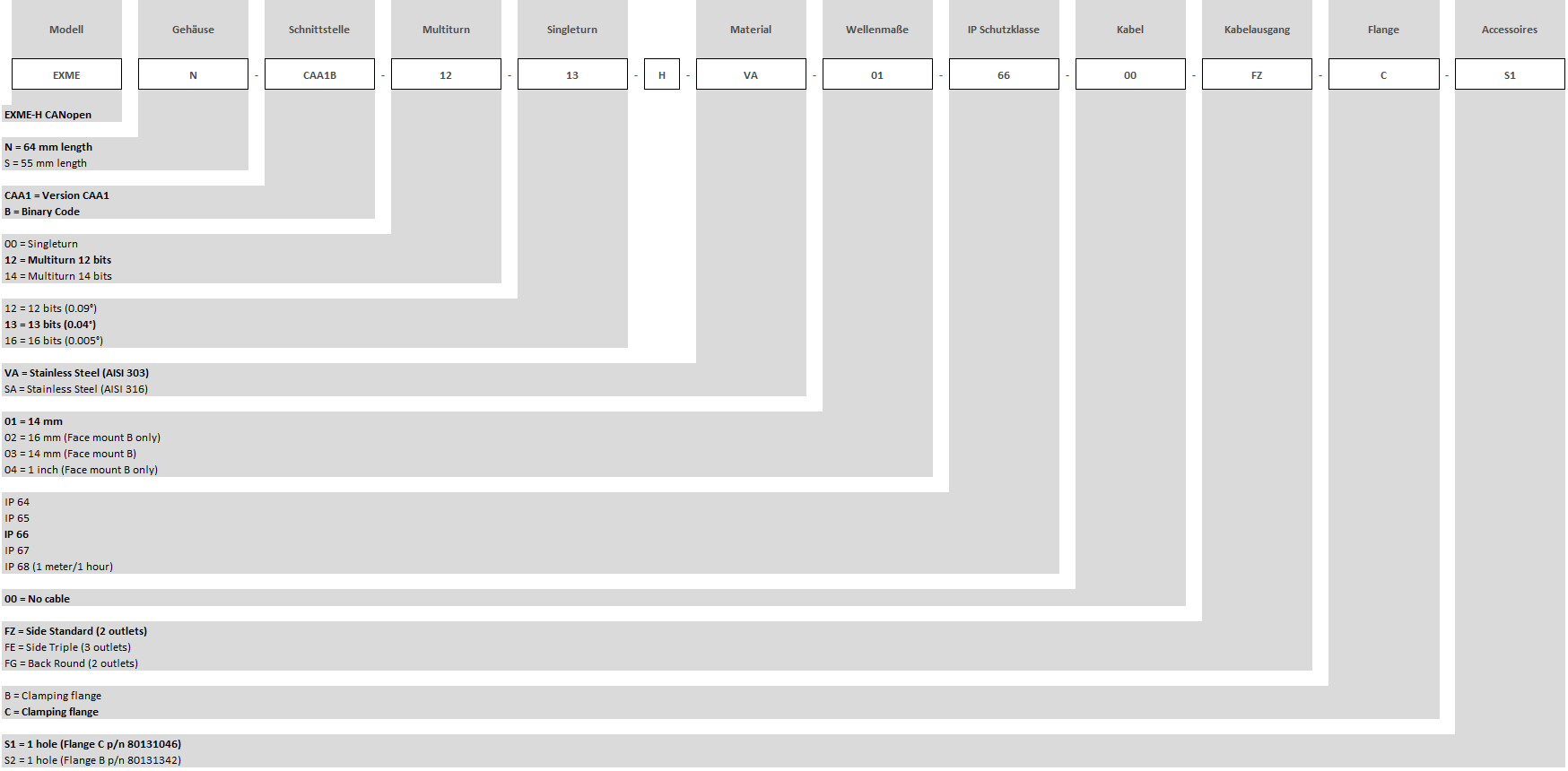

Bestellschlüssel "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Drehgeber Ex-Proof Mining EXME-H-CANopen - absolut"
