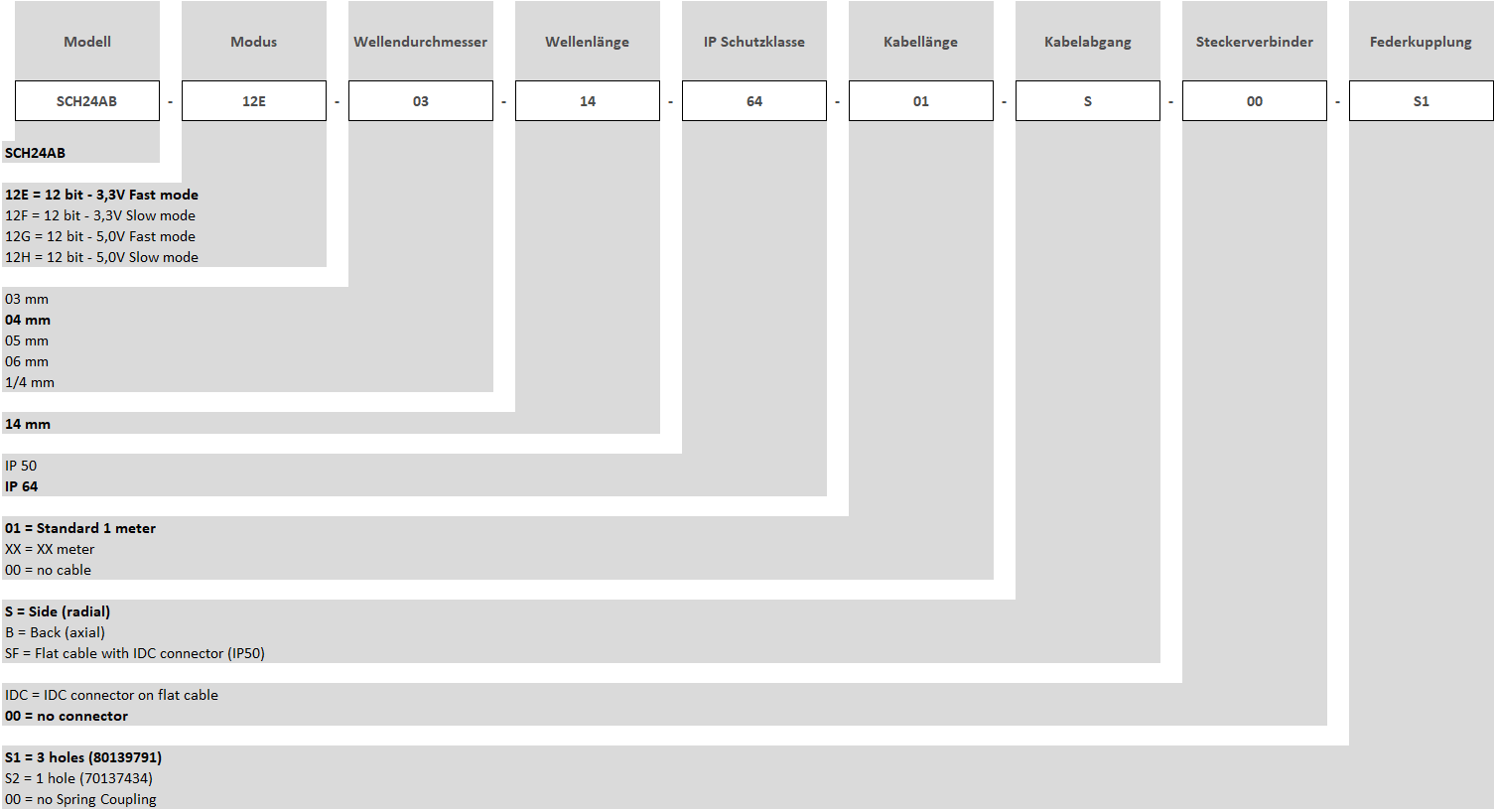

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: SCH24AB-SSI
Absoluter Mini Drehgeber SCH24AB-SSI mit Hohlwelle
Eigenschaften:
Drehgeber:... mehr
Produktinformationen "Drehgeber Mini SCH24AB-SSI - absolut"
Absoluter Mini Drehgeber SCH24AB-SSI mit Hohlwelle
Eigenschaften:
- Drehgeber: Ø24 mm
- Robuste Bauweise, die auf 2 Präzisionskugellager basiert, für den industriellen Gebrauch
- Versorgungsintervall: 5V ± 10% oder 3,3V ± 10%
- Niedriger Verbrauch durch einen direkten Anschluss über PLCs
- Schutzklasse: IP64 / IP50 (mit Flachkabel)
Weiterführende Links zu "Drehgeber Mini SCH24AB-SSI - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Mini SCH24AB-SSI - absolut"
Elektrische Eigenschaften
| Gebertyp | Absolut Magnetisch Singleturn |
| Schnittstelle | SSI |
| Auflösung | 12 bit |
| Versorgungsspannung | 5 V und 3,3 V |
| Stromverbrauch | 25 mA |
| In/Output Standard | Single ended |
| Modus | 12 Bit (Slow mode) 12 Bit (Fast mode) |
| Aktualisierungszeit | 384 μs 96 μs |
| Genauigkeit | ± 0,3 ° |
| Störfestigkeit | DIN EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Messing Kappe: Aluminium Welle: Messing |
| Gewicht | Geber: ~ 35 gr (1,23 oz) Kabel: 50 gr / meter (1,76 oz / meter) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 10.000 U/m (max.) |
| Drehmoment beim Anfahren | < 0,005 Nm (0,708 oz-in) bei 25° C |
| Masseträgheitsmoment | 1,3 gcm² (1,82 x 10⁻⁵ oz-in-sec²) |
| Wellenbelastung | Axial: 20 N (4,5 lbs) max. Radial: 20 N (4,5lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +100° C |
| Lagertemperatur | -40° to +100° C |
| Schock | 10 G / 11 ms |
| Vibration | 10-2000 Hz / 10 G |
| Stöße | 10 G / 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 64 / Nema 4 (ca.) IP 50 / Nema 5 (ca.) - Flachbandkabel |
Verbindungsoptionen
| Kabel | 5 leads (0,14 mm², 26 AWG) |
| Flachbandkabel | 10 lead flat cable with IDC connector |
