Drehgeber Mini SCH36NA-SSI - absolut

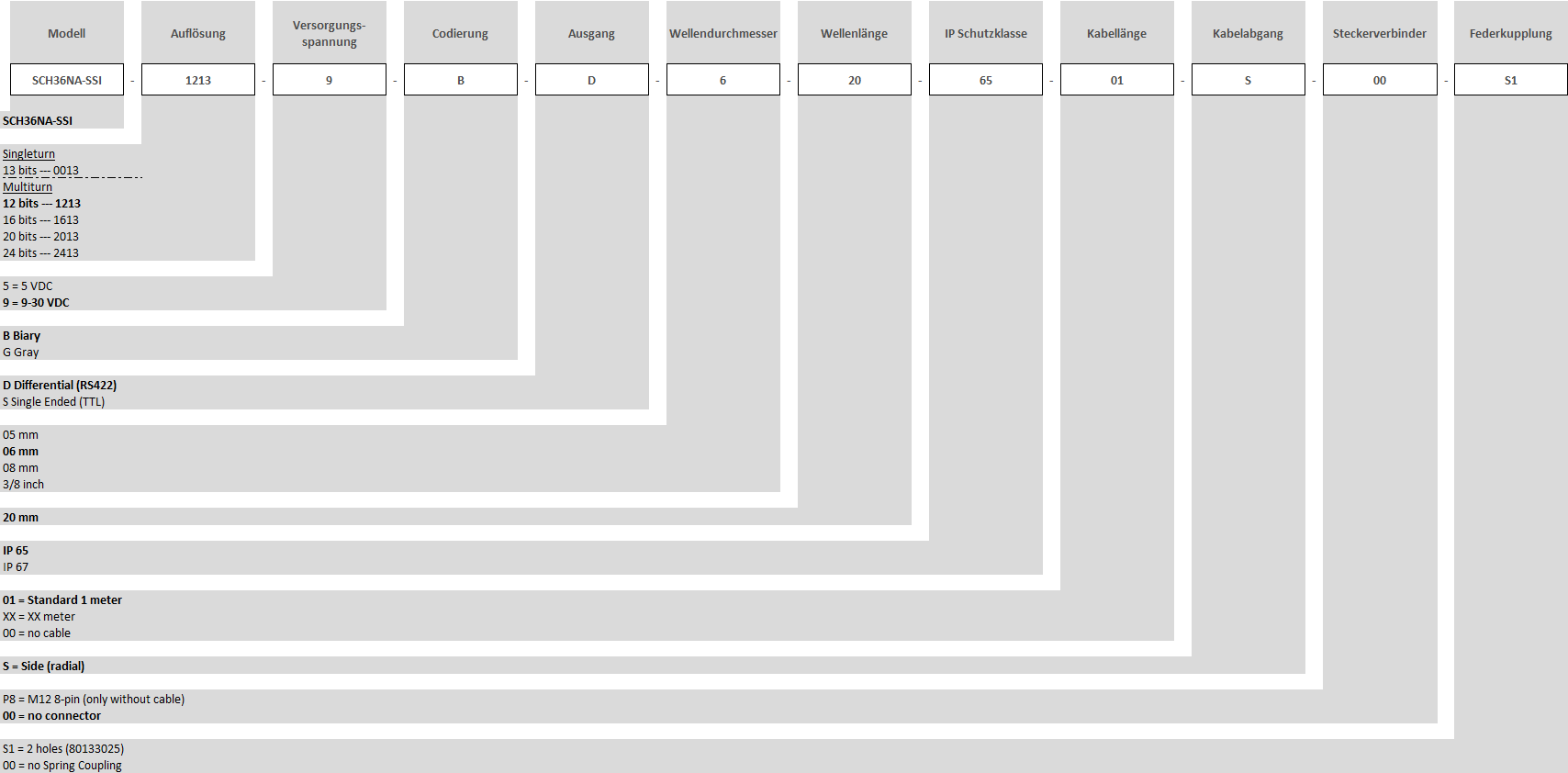

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: SCH36NA-SSI
• Ø 36 mm
• Hohlwelle Ø 6mm bis Ø 8 mm
• Single- oder Multiturn... mehr
Produktinformationen "Drehgeber Mini SCH36NA-SSI - absolut"
• Ø 36 mm
• Hohlwelle Ø 6mm bis Ø 8 mm
• Single- oder Multiturn
• SSI Schnittstelle
• Binär- oder Graycode
• Wählbare Zählrichtung
• Singleturn Auflösung: 13 Bit / Umdrehung
• Bis 24 Bit / Umdrehung
• Multiturn bis zu 37 Bit
• Voreinstellbare Nullposition
• IP65 oder IP67
Weiterführende Links zu "Drehgeber Mini SCH36NA-SSI - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Mini SCH36NA-SSI - absolut"
Elektrische Eigenschaften
| Gebertyp | Absolut Multiturn |
| Singleturn Auflösung: | 13 bits (8192) pro Umdrehung |
| Anzahl Umdrehungen: | 12 bits (4096) Umdrehungen 16 bits (65536) Umdrehungen 20 bits (1048576) Umdrehungen 24 bits (16777216) Umdrehungen |
| Versorgungsspannung | 5 VDC ±5% oder 9-30 VDC |
| Stromverbrauch | 30 mA @ Vsup = 5V 25 mA @ Vsup = 10V 15 mA @ Vsup = 24V |
| Genauigkeit | ± 0,35° |
| Schnittstelle | SSI (Synchronous Serial Interface) |
| Codierung | Binary or Gray |
| Elektrische Schnittstelle | Differential (RS422) oder single ended (TTL) |
| Taktfrequenz | 100 kHz bis 2 MHz |
| Zählrichtung | Im oder gegen den Uhrzeigersinn steigend, betrachtet vom Wellenende des Drehgebers |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Störfestigkeit | DIN EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Messing Kappe: Galvanisch beschichteter Stahl oder Aluminium Welle: Messing |
| Gewicht | Geber: ~ 95 gr (3,35 oz) Kabel: 50 gr / meter (1,76 oz / meter) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 6.000 U/m (max.) |
| Drehmoment beim Anfahren | < 0,005 Nm (0,708 oz-in) bei 25° C |
| Masseträgheitsmoment | 1,05 gcm² (1,49 x 10⁻⁵ oz-in-sec²) |
| Wellenbelastung | Axial: 20 N (4,5 lbs) max. Radial: 20 N (4,5 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +85° C |
| Lagertemperatur | -40° to +85° C |
| Schock | 100 G @ 11 ms |
| Vibration | 10 G @ 10-2000 Hz |
| Stöße | 10 G @16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 65 / Nema 4 (ca.) IP 67 / Nema 6 (ca.) |
Verbindungsoptionen
| Kabel | 8 leads (0,05 mm2, 30 AWG) - verdrillt, geschützt |
| Stecker | M12 8-pin |
