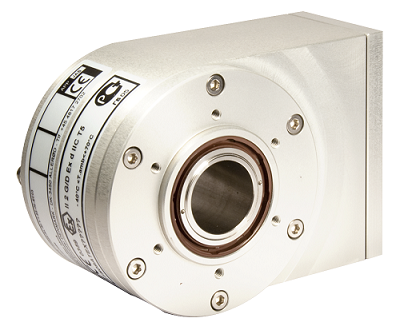

Eigenschaften: Hohlwellen Drehgeber: Ø 86 mm Durchgängige Hohlwelle: Ø 5/8... mehr

Produktinformationen "Drehgeber - Inkremental SCH86BXM"

Eigenschaften:

Weiterführende Links zu "Drehgeber - Inkremental SCH86BXM"

Technische Daten "Drehgeber - Inkremental SCH86BXM"

Elektrische Eigenschaften

Codierung	Inkremental
Auflösung	25, 32, 40, 100, 400, 800, 1024, 2000, 2048, 2500, 3072, 3600, 4096 ppr
Versorgungsspannung	4.5 Vdc min. bis 30 Vdc max.
Ausgangsspannung	Niedrig: 500 mV max. bei 10 mA Hoch: (Vin - 0.6) bei -10 mA (Vin - 1.3) bei -25 mA
Ausgangsstrom	35 mA max. Belastung pro Ausgangskanal
Frequenzgang	300 kHz max. 150 kHz max. für MW-Output
Ausgangsformat	Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung	B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index	Verknüpft mit den Kanälen A und B hoch, 1/4 Zyklus
Ausgangssignal	ASIC Push-Pull und Differential OL7272 Push-Pull und Differential Line Driver iC-DL Differential Line Driver
Elektrischer Schutz	Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz Verdrahtungsschutz (nur MW-Ausgänge)
Störfestigkeit	DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe

Mechanische Eigenschaften

Material	Gehäuse: Edelstahl AISI 316 (SA) Abdeckkappe: Rostfreier Stahl AISI 316 (SA) Welle: Edelstahl AISI 316 (SA)
Gewicht	AISI 316: ca. 3.750 gr.
Lebensdauer des Lagers	100 tausend Stunden at rated load
Drehzahl der Welle	3.000 U/min kontinuierlich (max.) IP66/67
Drehmoment beim Anfahren	< 0.1 Nm (14.16 oz-in) at 25°C IP66/67
Massenträgheitsmoment	750 gcm² (10,6 x 10^-3 oz in sek²)
Wellenbelastungen	Axial: 200 N (45 lbf) max. Radial: 200 N (45 lbf) max.

Umgebungsbedingungen

Betriebstemperatur	-40° to +70°C
Lagertemperatur	-40° to +85°C
Schock	100 G / 11 ms
Vibration	10-2.000 Hz /10 G
Stöße	10 G / 16 ms (1.000 x 3 axis)
Luftfeuchtigkeit	98% RH without condensation
Schutzart	IP65 / Nema 4 (ca.) IP66 / Nema 6 (ca.) Option IP67 / Nema 6 (ca.) Option

Zulassungen

ATEX	Zertifikat-Nr.: IST 09 ATEX 16846X I M2 Ex db I Mb, II 2 G Ex db IIC T5 Gb, II 2 D Ex tb IIIC T100°C Db -40°C < T.amb < +70°C
IECEx	Zertifikat-Nr.: IECEx IST 10.0014X Ex db I Mb, Ex db IIC T5 Gb, Ex tb IIIC T100°C Db -40°C < T.amb < +70°C

Zeichnung "Drehgeber - Inkremental SCH86BXM"
