Produktinformationen "Drehgeber - Inkremental SCH86BEX-Magnetisch"

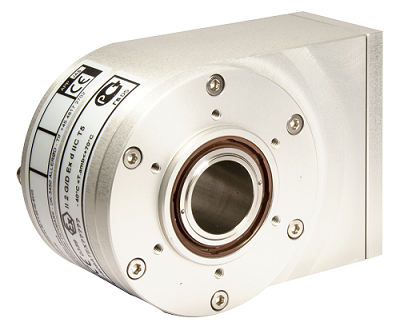

Ex-Proof - Inkremental Drehgeber SCH86BEX-Magnetisch von Willtec Messtechnik mit Hohlwelle und IECEx und ATEX-Zertifizierung.

Eigenschaften:
  • EX-proof Drehgeber mit Hohlwelle
  • Drehgeber: Ø 86mm
  • Welle: Ø 5/8 inch - Ø 1 inch
  • IP67
  • ATEX, IECEx zertifiziert


Weiterführende Links zu "Drehgeber - Inkremental SCH86BEX-Magnetisch"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCH86BEX-Magnetisch"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 64 bis 8.192 ppr
(Pulse pro Umdrehung)
Versorgungsspannung 9 Vdc min. bis 30 Vdc max.
Ausgangsspannung -
Ausgangsstrom 40 mA max. (unbelastet) *
Frequenzgang 300 kHz max.  *
150 kHz max. für MW-Ausgang
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW)
Index Verknüpft mit den Kanälen A und B, 1/4 Umlauf
Genauigkeit -
Ausgangssignal iC-DL Differential Line Driver
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz
Elektrischer Überspannungsschutz TSM
(nur MW-Ausgang)
Störfestigkeit Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium oder Edelstahl
Abdeckkappe: Aluminium oder Edelstahl
Hohlwelle: Edelstahl
Gewicht Aluminum: ~ 1.250 gr. (2.76 lb.)
AISI 316 SS: ~ 3.750 gr. (8.27 lb.)
Kabel: 50 gr / Meter (1.76 oz / Meter)
Lebensdauer des Lagers 100 tausend Stunden bei Nominallast
Drehzahl der Welle 3.000 U/min kontinuierlich (max.) IP67
Drehmoment beim Anfahren < 0.1 Nm (14.16 oz-in) bei 25°C
Massenträgheitsmoment 750 gcm2 (10.6 x 10-3 oz-in-sek2)
Wellenbelastungen -



Umgebungsbedingungen

Betriebstemperatur -50° bis +70°C
Lagertemperatur -50° bis +85°C
Schock 100 G / 11 ms
Vibration 10-2.000 Hz /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP65 / Nema 4 (ca,) Option
IP66 / Nema 6 (ca,) Option
IP67 / Nema 6 (ca,) Option



Anschlussmöglichkeiten

Kabel -
Kabelverschraubungen -
Klemmleisten:
(Abnehmbare Endkappe)
Siehe Datenblatt Tabelle 2



Zulassungen

ATEX Zertifikat-Nr.: ITS09ATEX16841X
II 2 G Ex db IIC T5 Gb
II 2 D Ex tb IIIC T100°C Db
-50°C < T.amb < +70°C
IECEx Zertifikat-Nr.: IECEx ITS 13.0025X Ex db IIC T5 Gb
Ex tb IIIC T100°C Db
-50°C < T.amb < +70°C
Nord Amerika Zertifikat-Nr: LR1192
Class I, Division 2, Groups ABCD T5 Class II, Division 2, Groups FG
Ex db IIC T5 Gb
Class I, Zone 1, AEx db IIC T5 Gb T.amb = -50  ̊C to +70  ̊C
V= 4.5 – 30 Vdc; Imax= 100 mA




** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.



Zeichnung anfordern ...Zeichnung anfordern ...

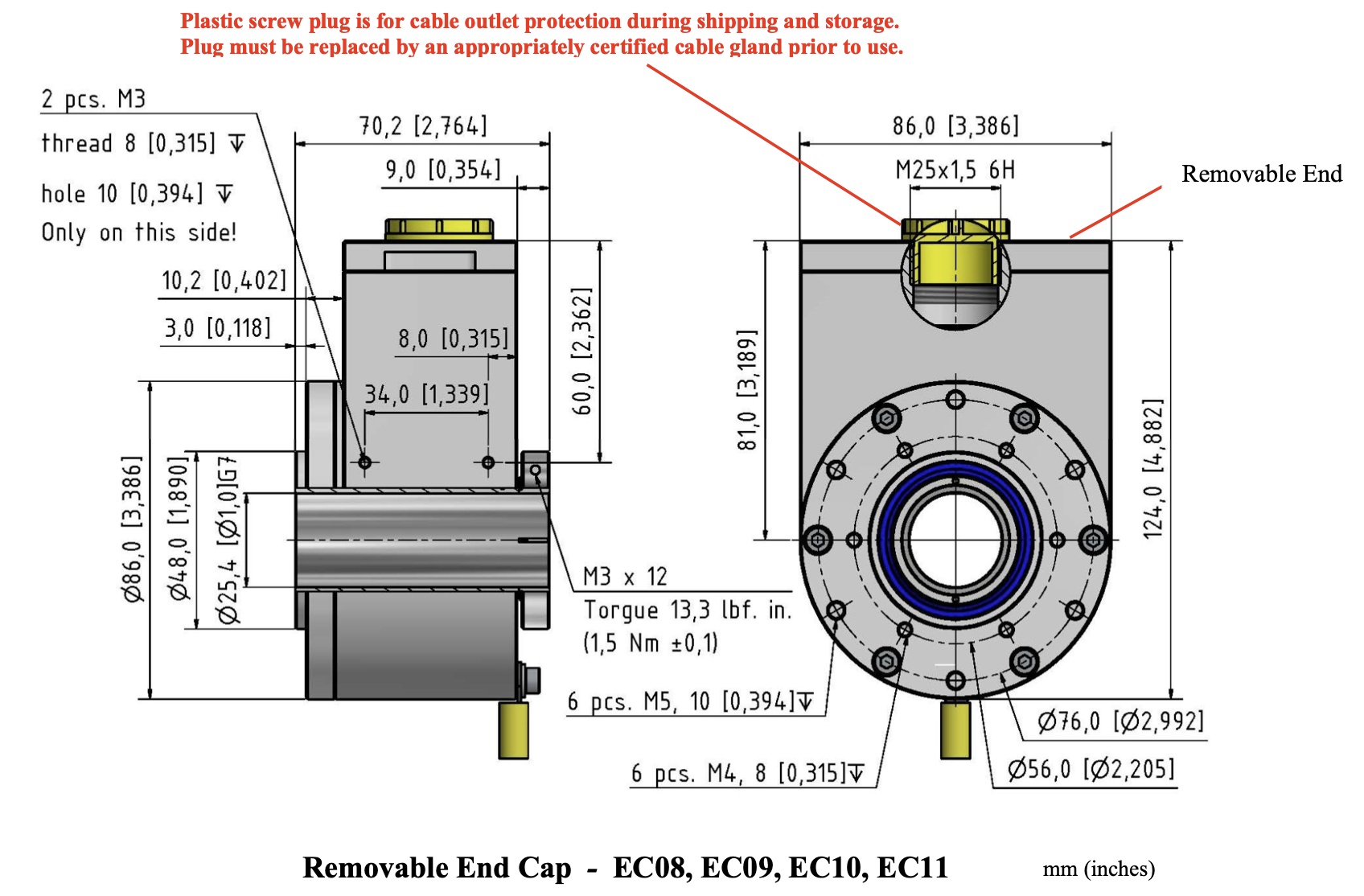

Zeichnung "Drehgeber - Inkremental SCH86BEX-Magnetisch"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCH86BEX-Magnetisch"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCH86BEX-Magnetisch"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

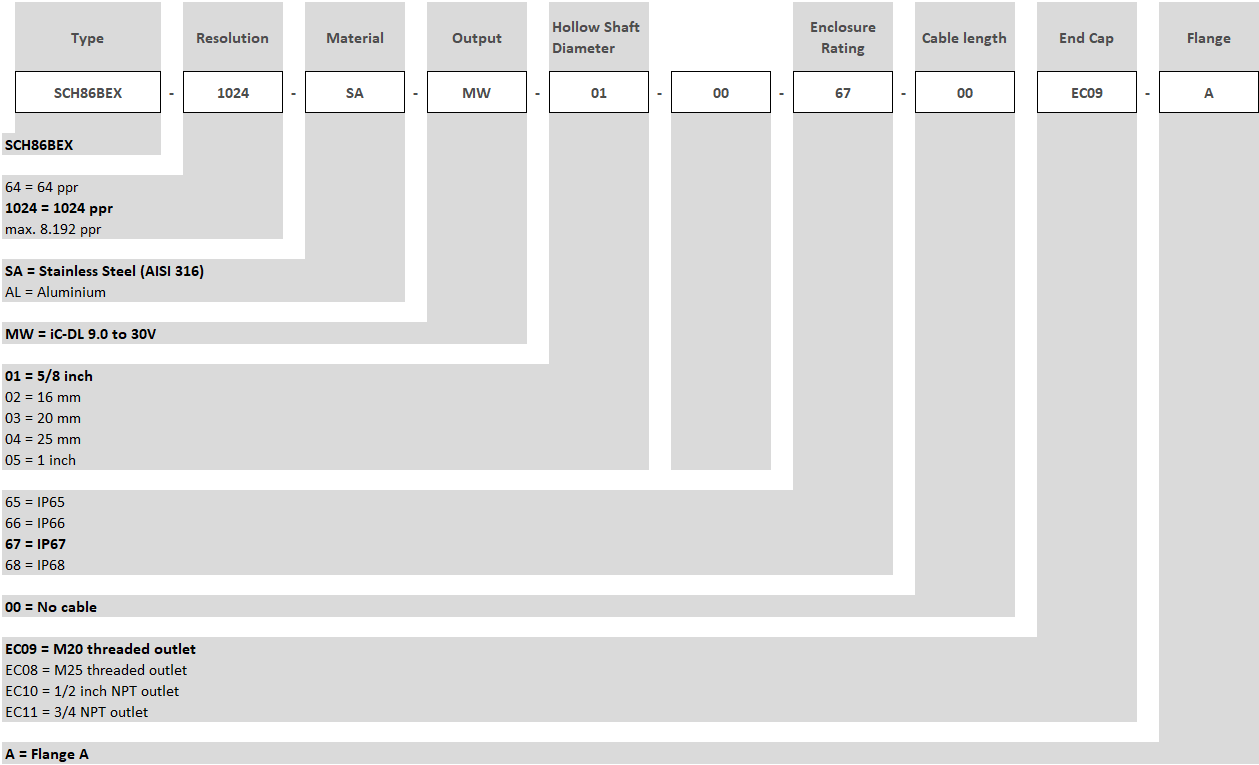

Bestellschlüssel "Drehgeber - Inkremental SCH86BEX-Magnetisch"
