Linearpotentiometer WLP-O-MQS1 - Standardserie

Linearpotentiometer WLP-O-MQS1 - Standardserie

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WLP-O-MQS1
Linearpotenti ometer WLP-O-MQS1  von  Willtec Messtechnik  ist ein ... mehr
Produktinformationen "Linearpotentiometer WLP-O-MQS1 - Standardserie"
Linearpotentiometer WLP-O-MQS1 von Willtec Messtechnik ist ein Potentiometer, der über einen Schleifer die Verschiebung entlang einer Achse zuverlässig und präzise misst und als Analogsignal ausgibt.

• Messlänge von 50 bis 1.000 mm
• Einfache Konstruktion mit höchster Präzision (Linearität bis ±0,05 % des Messbereichs)
• Hohe Lebensdauer: 100 Millionen Zyklen
• Exzellente Wiederholbarkeit: <0.01 mm
• Auflösung (unendlich)
• Anschlusswiderstand:
5 kOhm: 50 ... 600 mm,
10 kOhm: 650 ... 1000 mm
• Schutzklasse: IP65


Weiterführende Links zu "Linearpotentiometer WLP-O-MQS1 - Standardserie"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Linearpotentiometer WLP-O-MQS1 - Standardserie"



Technische Daten

Art der Messung

Potentiometrisch absolut

Messlänge

50 – 1.000 mm

Linearität

±0.05 % (>200 mm), ±0.1 % (130 – 200 mm),
±0.2 % (75 – 130 mm); ±0.5 % (<75 mm)

Wiederholgenauigkeit

<0.01 mm

Auflösung

unendlich

Anschlusswiderstand

5 kOhm: 50 ... 600 mm, 10 kOhm: 650 ... 1.000 mm

Anschlusswiderstand (Toleranz)

±20 %

Lastwiderstand

min. 100 kOhm

Empfohlener Schleiferstrom

<1 µA

Zulässige Nennspannung

max. 28 VDC

Verstellgeschwindigkeit

max. 5 m/s

Mechanische Lebensdauer

100 Millionen Zyklen

Gehäuseabmessungen

21.5 mm x 10 mm

Gehäusematerial

Aluminium, eloxiert

Mechanische Befestigung

Befestigungsklammern (variabel)

Schutzklasse

IP65

Betriebstemperatur

-20 °C … +80 °C

Lagertemperatur

-30 °C … +90 °C





Zeichnung anfordern ...Zeichnung anfordern ...

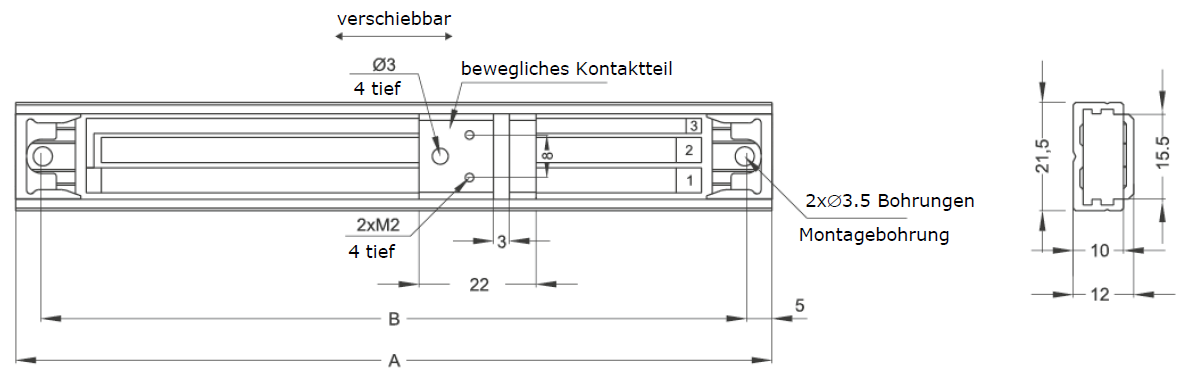

Zeichnung "Linearpotentiometer WLP-O-MQS1 - Standardserie"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Linearpotentiometer WLP-O-MQS1 - Standardserie"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Linearpotentiometer WLP-O-MQS1 - Standardserie"



CAD-Daten: Bitte anfragen!
