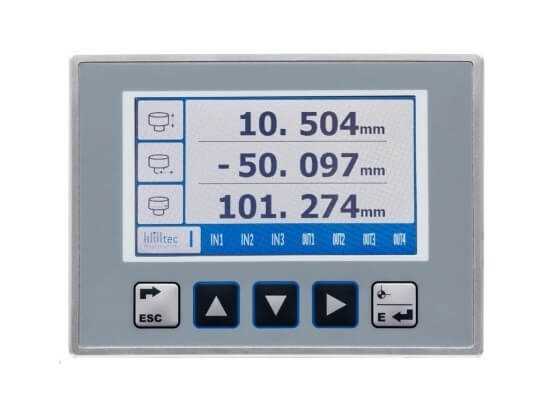

3-Achs-Messanzeige WMD3000-C

3-Achs-Messanzeige WMD3000-C

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WMD3000-C
Eigenschaften:    • Messanzeige für bis zu 3 Achsen (konfigurierbar) •... mehr
Produktinformationen "3-Achs-Messanzeige WMD3000-C"
Eigenschaften:

 • Messanzeige für bis zu 3 Achsen (konfigurierbar)
• Digitale und analoge Eingänge
• Inkrementale Messsystem-Eingänge
• USB und RS232-Schnittstelle
• Hardware kann auf Anfrage an Anforderungen angepasst werden (z.B. SSI-Schnittstelle für absolute Messsysteme, RS485, CanOpen oder Profibus DP-Schnittstelle)
• Viele Funktionen bereits als Parameter integriert
• Einfache Bedienung durch Symbolik und Klartextanzeigen in der Anzeige/Display
• Freie Konfiguration der Bedienoberfläche via Tablet mit AndroidTM-Betriebssystem
• Design kann durch zahlreiche Einstellmöglichkeiten auf einzelne Anwendungen konfiguriert werden
• Einfaches Update der Software oder verwalten und sichern der Parameter via USB-Stick oder Endgerät mit AndroidTM-Betriebssystem
• Anbindung von Barcodescanner und Drucker über die serielle Schnittstelle


Weiterführende Links zu "3-Achs-Messanzeige WMD3000-C"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "3-Achs-Messanzeige WMD3000-C"



Mechanische Daten

Anzeige/Display

4,3" TFT-Farb-Display Widescreen 16:10

Schnittstelle

RS232; RS485; USB

Barcodescanner via USB (optional)

Betriebstemperatur

0 bis 50 °C

Lagertemperatur

-20 bis +65 °C

Luftfeuchtigkeit

max. 90 %

Schutzklasse

IP54 (frontseitig) bis IP65 (im Aufbaugehäuse)

Abmessungen (B x H x T)

140 x 103 x 60 mm (Einbautiefe inklusive Stecker)



Elektrische Daten

Spannungsversorgung

24 VDC

Eingangssignale





                   Eingangsspannung

6x digitale Eingänge; 2x analoge (12Bit)

integrierter Sigma-Delta-Wandler für 1x DMS oder 1x PT100/1000 (24Bit) (optional)

0 – 5 V         aktiv low

10 – 30 V      aktiv high

Messsystem

                   Spannungsversorgung





                   Messsystem 1 und 2





                   Messsystem 3

3x inkrementelle Messsysteme

5 V oder 24 V bei 24 V

BDD-Spannungsversorgung



Grenzfrequenz: 1MHz

Signale: A; ; B; ; Z; ; bzw. A; B; Z



Grenzfrequenz: 40kHz

Signale: A; ; B; ; Z; ; bzw. A; B; Z

Ausgangssignale

4x digitale Ausgänge 24 V, 600 mA





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "3-Achs-Messanzeige WMD3000-C"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "3-Achs-Messanzeige WMD3000-C"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "3-Achs-Messanzeige WMD3000-C"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "3-Achs-Messanzeige WMD3000-C"
