Winkelgetriebe RINV-OP62

Winkelgetriebe RINV-OP62




Drehzahl, max. Drehmoment Übersetzung Dimension
1400 1/min 2,5Nm 1:1 ab 50x31x23mm



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • RINV-OP62
Das Winkelgetriebe RINV-OP62 ist kombinierbar mit der Positionsanzeige Typ OP2 , zur einfachen... mehr
Produktinformationen "Winkelgetriebe RINV-OP62"

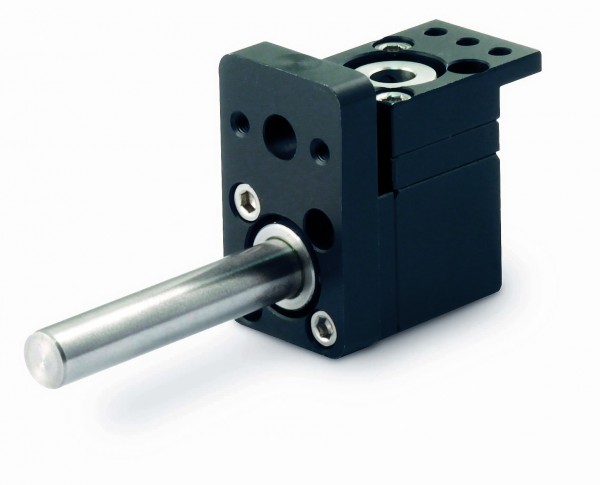

Das Winkelgetriebe RINV-OP62 ist kombinierbar mit der Positionsanzeige Typ OP2, zur einfachen Verstellung.
Passende Flansche ermöglichen eine einfache Schnittstelle zwischen Maschinenelement und Positionsanzeige.

Eigenschaften.


  • Übersetzung Standard: 1:1
  • Verschiedene Ansicht- und Anschlussmöglichkeiten
  • Winkelgetriebe mit Kegelräder sind geeignet für die Drehübertragungen zwischen senkrecht zu waagrecht geordneten Wellen
  • Max. Ausgangsdrehmoment: 2,5 Nm
  • Kugelgelagert, minimales Winkelspiel- und Axialspiel
  • wasserdicht


Weiterführende Links zu "Winkelgetriebe RINV-OP62"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Winkelgetriebe RINV-OP62"



Abmessung
     Durchmesser
          Hohl-, Vollwelle
     Länge
          Hohlwelle
          Vollwelle


Ø8 mm*

12 mm
55 mm (Standard)
35 mm (mit Drehknopf)
Material
Hohlwelle, Vollwelle
Gehäuse
Kegelradgetriebe
Lagerung
Stahl
Aluminium, farblos eloxiert
Pronox gehärtet aus Stahl
Kugellager
Gewicht 80 g
Ausgangsdrehmoment <2,5 Nm
Übersetzung 1:1





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Winkelgetriebe RINV-OP62"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Winkelgetriebe RINV-OP62"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Winkelgetriebe RINV-OP62"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Winkelgetriebe RINV-OP62"
