  • SCH68SUB
Eigenschaften:   Heavy Duty Drehgeber mit Hohlwelle Drehgeber: Ø 68mm... mehr
Produktinformationen "Drehgeber - Inkremental SCH68SUB"
Eigenschaften:

  • Heavy Duty Drehgeber mit Hohlwelle
  • Drehgeber: Ø 68mm
  • Hohlwelle: Ø 10mm to Ø 1 inch
  • IP68

Weiterführende Links zu "Drehgeber - Inkremental SCH68SUB"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCH68SUB"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 32 bis 2.048 ppr (Pulse pro Umdrehung)
Versorgungsspannung 5 Vdc oder 10  bis 30 Vdc max. **
Stromaufnahme 35 mA max. (unbelastet)
Ausgangsspannung Niedrig: 500 mV max. bei 10 mA
Hoch: (Vin - 0.6) bei -10 mA
       (Vin - 1.3) bei -25 mA
Ausgangsstrom 30 mA max. Belastung **
pro Ausgangskanal
Frequenzgang 200 kHz max.  **
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Verknüpft mit den Kanälen A und B hoch
Genauigkeit +/- 0.8 arc-min
Ausgangssignal iC-DL Standard Differential
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Störfestigkeit Geprüft nach DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: AISI 316L
Abdeckkappe: AISI 316L
Hohlwelle: AISI 316L
Gewicht Drehgeber: ca. 1.300 gr (45.856 oz)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Drehzahl der Welle 2.000 U/min max.
Drehmoment beim Anfahren < 0.05 Nm (7.08 oz-in) at 25°C IP65
< 0.1 Nm (14.16 oz-in) at 25°C IP67
Massenträgheitsmoment 1.400 gcm2 (19.82 x 10-8 oz-in-sek2)
Wellenbelastungen Axial: 100 N (22.5 lbs) max.
Radial: 100 N (22.5 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° bis +85°C
Lagertemperatur -40° bis +85°C
Schock 100 G / 11 ms
Vibration (10-2.000 Hz) /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit -
Schutzart IP 68 / Dauerhaftes Eintauchen bis 6.000 m
Transiente Überspannung -
Nichtleitende Hohlbohrung -



Anschlussmöglichkeiten

Kabel -
Steckverbinder SUBCON 4-poliger Stecker MCBHH4MSS
SUBCON 8-poliger Stecker MCBHH8MSS



** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.





Zeichnung anfordern ...Zeichnung anfordern ...

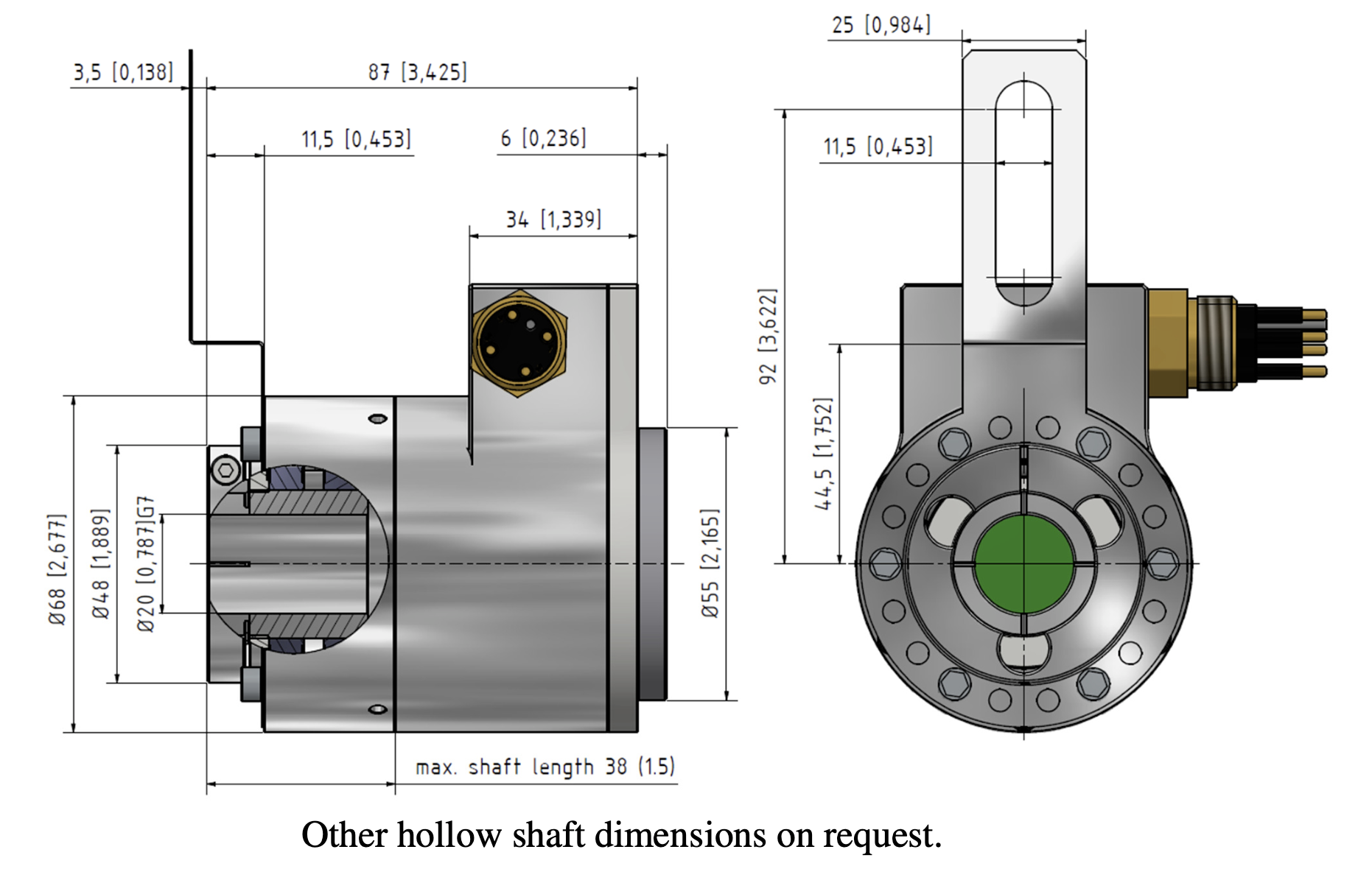

Zeichnung "Drehgeber - Inkremental SCH68SUB"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber - Inkremental SCH68SUB"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber - Inkremental SCH68SUB"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

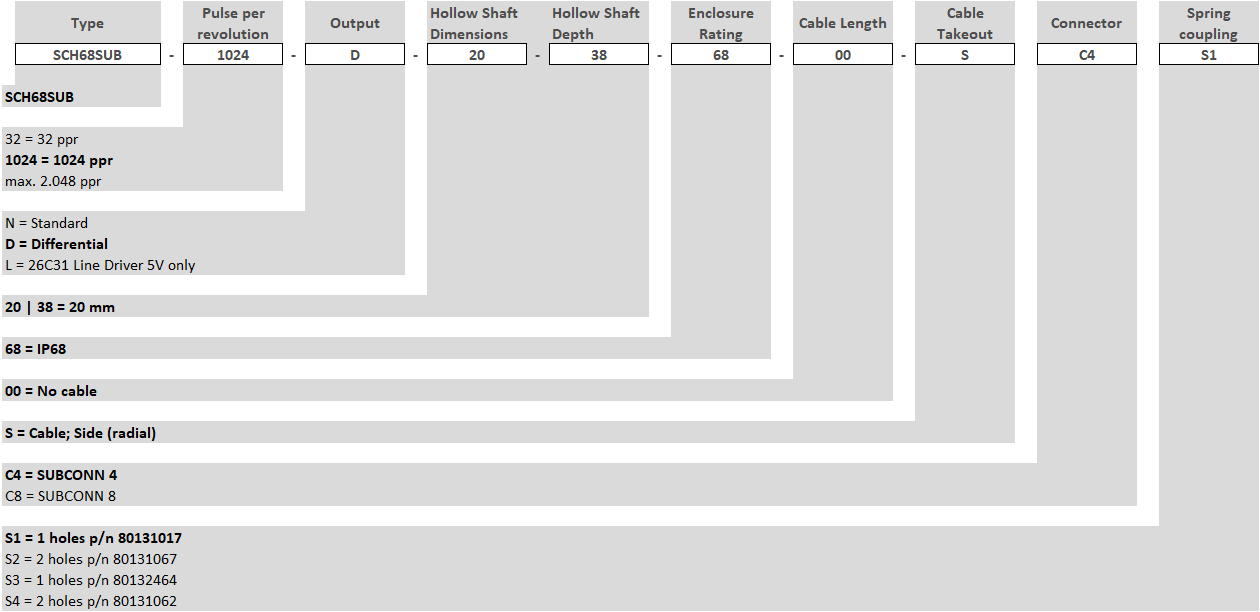

Bestellschlüssel "Drehgeber - Inkremental SCH68SUB"
