Magnetsensor - Absolut AHP2L
| Bauform | Polbreite | Auflösung | Genauigkeit | Schnittstelle |
| 16 x 18 x 94 | 2 + 2 mm | 1 µm, 2 µm
5 µm, 10 µm
|
± 10 µm | BiSS-C, SSI, analog oder digital |
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: AHP2L

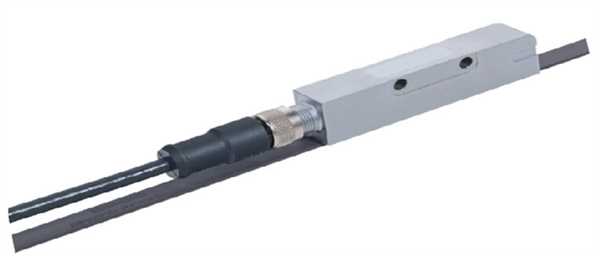

Absoluter Magnetsensor zum berührungslosen Messen oder Erfassen der Position
... mehr
Produktinformationen "Magnetsensor - Absolut AHP2L"
Absoluter Magnetsensor zum berührungslosen Messen oder Erfassen der Position
Eigenschaften:
- Vollgekapseltes Metallgehäuse mit Oberflächenvergütung und robustem Stecker
- Unempfindlich gegen Verschmutzung, bis IP 67
- große Messlängen, hohe Genauigkeit
- Absolutes Ausgangssignal mit analogem Zusatzsignal
- SSI Schnittstelle mit hoher Messwertrate bis 2 KHz
- BiSS-C Schnittstelle auch nachträglich konfigurierbar
- einfach einzurichten
Weiterführende Links zu "Magnetsensor - Absolut AHP2L"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Magnetsensor - Absolut AHP2L"
Mechanische Daten
| Material Gehäuse | Zinkdruckguss vernickelt,verchromt |
| Gewicht | 65 g |
| Auflösungen | 0,97 (≙ 1000/ 1024);1; 2 ; 5; 10 μm |
| Wiederholgenauigkeit | < 1 μm |
| Hysterese | ≤ 2 μm |
| Linearitätsabweichung Sensorkopf | < ±2 μm |
| Linearitätsabweichung max. des Gesamtsystems (Sensorkopf + Maßkörper) | < ±20 μm |
| Abstand zwischen Sensor und Maßkörper | 0,2 bis 0,8 mm empfohlen 0,4 mm |
| Temperaturkoeffizient des Gesamtsystems | 10,5 ppm/°K |
| Verfahrgeschwindigkeit | < 10 m/s |
| Betriebstemperatur | –20 °C…+70 °C |
| Lagertemperatur Sensorkopf | –25 °C…+85 °C |
| Schutzart nach IEC 60529 (Sensorkopf in verschraubtem Zustand) | IP 67 |
| Höhenlage | < 2000 m |
| Luftfeuchtigkeit | 90 % rF, nicht kondensierend |
Elektrische Daten
| Spannungsversorgung | 5 V ±5 % oder 10…28 V |
| Stromaufnahme | 220 mA bei 5 V Betriebsspannung |
| 70 mA bei 24 V Betriebsspannung | |
| Leistungsaufnahme | < 1,5 W + Leistungsaufnahme der Steuerung |
| Verpolschutz | nein |
| Überspannungsschutz | nein |
| Spannungsfestigkeit (GND gegen Gehäuse) | 500 V DC |
| Einschaltverzögerung (System bereit) nach Anlegen Versorgungsspannung | < 1000 ms |
| Ausganssignal absolut | RS422 Differenzialsignal |
| SSI | |
| Bitzahl | 24; 25; 26; 32 incl. Fehler- und Nullbit) |
| Kodierung | steigend oder fallend |
| Daten | Fehlerbit, Position |
| Taktfrequenz | 70 kHz…1600 kHz bei 32 Datenbits |
| 70 kHz…900 kHz bei 24/25/26 Datenbits | |
| Abtastfrequenz | Taktfrequenz fClk/(Anzahl übertragener Bits + 3) |
| BiSS C | |
| Bitzahl | 40 (4 Nullbit + 28 Position + 1 Fehler + 1 Warnung + 6 CRC) |
| Kodierung | Binärcode |
| Zählrichtung | steigend |
| Daten | Nullbit, Position, Warnbit, CRC |
| Taktfrequenz | 100 kHz… 10MHz |
| Analoges, inkrementelles Echtzeitsignal | Periode 2 mm |
| Digitales, inkrementelles Echtzeitsignal | Auflösung (Flankenabstand) wie absolut |
| Schockbelastung nach EN 60068-2-271 | 100 g/6 ms |
| Dauerschock nach EN 60068-2-291 | 150 g/2 ms |
| Vibrationsbelastung nach EN 60068-2-61 | 20 g, 10…2000 Hz |
| Rauschen nach EN 60068-2-641 | 20 g, 5…2000 Hz |
| Externe Magnetfelder | < 30 mT (um permanente Schädigung zu vermeiden) |
| < 1 mT (um Messung nicht zu beeinflussen) | |
| Takt | RS 422 Differenzsignal |
| Startset | 10…28 V gegen GND > 0,5 s |
