  • EN20
Drehgeber mit Hohlwelle   Eigenschaften:     Stoßfestes,... mehr
Produktinformationen "Drehgeber - Inkremental EN20"

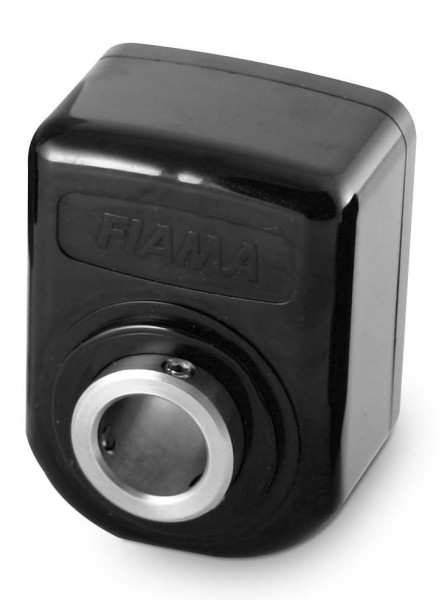

Drehgeber mit Hohlwelle

Eigenschaften:


  • Stoßfestes, selbstlöschendes Gehäuse
  • Widerstandsfähig gegen Lösungsmittel, Benzin, Öl, Fett
  • Sehr einfache Montage durch Aufsetzen eine der Hohlwellen auf die Antriebswelle und Befestigung durch einen Gewindestift


Weiterführende Links zu "Drehgeber - Inkremental EN20"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental EN20"



Mechanische Daten

Abmessungen Hohlwelle
EN14
EN20
EN25

Ø 14mm
Ø 20mm
Ø 25mm
Material Gehäuse Stoßfest, selbstlöschend
Gewicht 200g
Anschluss Kabel (2, 5, 10 Meter)
Auflösung 10; 50; 60; 90; 100; 200; 250; 500 Imp./Umdr.
Drehzahl
EN14, EN20
EN25

< 2000 U/min⁻¹
400 U/min⁻¹
Luftfeuchtigkeit 10 - 90 %
Betriebstemperatur -100 °C - +70 °C
Schutzklasse IP54
Elektromagnetische Verträglichkeit EMV 2014/30/UE
Ausgangssignal iC-DL Standard Differential



Elektrische Daten

Spannungsversorgung 10 - 30 VDC (< 60 mA)
Stromaufnahme < 20 mA
Ausgangssignal Push Pull
Line Driver 10-30 VDC out 5 VDC
Line Driver 5 VDC out 5 VDC
Line Driver 10-30 VDC out 10-30 VDC
