  Flexible Wellen vom Typ TR sind sehr vielseitig und können je nach Anwendungsbereich... mehr
Produktinformationen "TR Flexible Welle"

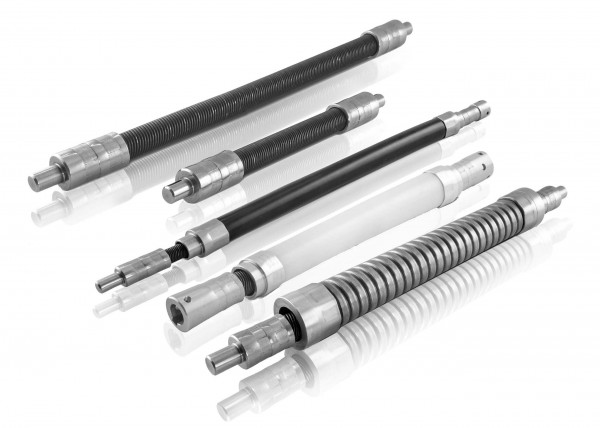

Flexible Wellen vom Typ TR sind sehr vielseitig und können je nach Anwendungsbereich mit verschiedenen Materialien für die Schutzschlauch geliefert werden


• Übertragung von Drehbewegungen, bei denen eine direkte Verbindung nicht möglich ist

• Austausch von ungeschützten, komplexen oder gefährlichen, beweglichen Vorrichtungen

• Fernbedienbar, um das Gesamtgewicht von Vorrichtungen zu reduzieren

• Umgehen von Hindernissen



Die folgenden Versionen sind verfügbar:

• A = ohne Schutzschlauch

• B = mit einem Schutzschlauch aus thermoplastischem Kunststoff RilsanÒ (empfohlen gegen Öl, Fett, Schmutz, Korrosionsmittel, etc.)

• C = mit Schutzschlauch aus verzinktem Stahl (empfohlen, um die mechanische Widerstandsfähigkeit zu erhöhen)

Lieferbar mit verschiedenen Endkupplungen aus Edelstahl.



Weiterführende Links zu "TR Flexible Welle"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "TR Flexible Welle"



Flexible Wellen sind mechanische Elemente, auf die ein Drehmoment einwirkt und einer elastischen Verformung durch Rotation ausgesetzt sind.

Betrachtet man eine einzelne flexible Welle, so verursachen die gleichen und entgegengesetzten Drehmomente, die an jedem Ende angreifen, eine relative Drehung der verschiedenen Segmente, die proportional zum Abstand zwischen den Segmenten ist.

Parameter r = 1, wenn die Welle in der Windungsrichtung der Spirale belastet wird; r < 1, wenn die Welle in der entgegengesetzten Richtung der Spirale belastet wird, wie in der folgenden Tabelle angegeben:

Die Beziehung zwischen dem angewandtem Drehmoment T [Nm] und dem Verdrehwinkel der Segmente φ [°] bildet eine Funktion von drei Parametern wie folgt:

Technische_Daten_AF-M_1



● Torsionssteifigkeit k [103Nm / °], die vom Querschnittsdurchmesser und den Konstruktionsmerkmalen abhängig ist

● Länge der Welle L [mm]

● Rotationsrichtung r (dimensionsloser Parameter, der das asymmetrische Verhalten der Welle charakterisiert)

Technische_Daten_AF-M_4

Die Abbildung zeigt eine qualitativ-quantitative Kurve der Leistung (Wirkungsgrad) der flexiblen Welle in Abhängigkeit vom Biegeradius.

Bei fast geradlinigen Konfigurationen ist die Leistung gleich dem Maximalwert von 0,9.

Für hohe Werte des Biegeradius ist die Leistung nahezu konstant und sinkt bei Annäherung an den minimalen Biegeradius schnell auf den Wert von 0,2.



Technische_Daten_AF-M_3

Technische_Daten_AF-M_5





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "TR Flexible Welle"



Technische_Zeichnung_TR_1

Technische_Zeichnung_TR_2

Technische_Zeichnung_TR_3



Technische_Zeichnung_TR_Adapter





Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "TR Flexible Welle"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "TR Flexible Welle"



CAD-Daten: Bitte anfragen!
