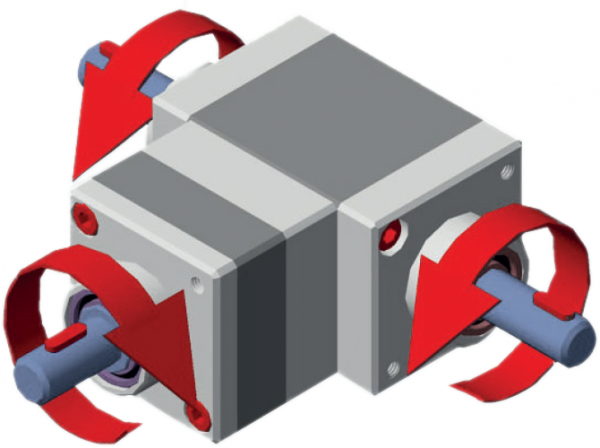

RDE405-B Planetengetriebe

RDE405-B Planetengetriebe

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • RDE405-B
90°- Planetengetriebe kombinieren die Vorteile von Winkelgetrieben mit Planetenrädern:... mehr
Produktinformationen "RDE405-B Planetengetriebe"
90°- Planetengetriebe kombinieren die Vorteile von Winkelgetrieben mit Planetenrädern: platzsparende Lösungen ermöglichen, neben einer Reduzierung, auch die Bewegungsübertragung auf einer Achse oder in orthogonaler Achsrichtung.
Ein intelligentes System für Anwendungen mit Winkelgetrieben, mit einem guten Preis- Leisungsverhältnis zwischen Präzision, Zuverlässigkeit, Leisung und günstigem Preis.

• Effizienz, Kraft und Drehmoment in kompakter Form
• Vibrations- und Geräuscharm durch Spiralverzahnung
• Zahlreiche Anwendungsmöglichkeiten, wie bei Werkzeugmaschinen, Verpackungsmaschinen, Automationstechnik etc.
• Modular in 3 verschiedenen Stufen
• Verschieden Kupplungen verfügbar
• Mit unterschiedlichen Anschlüssen Voll-oder Hohlwelle
• Die Struktur aus Aluminium und Stahl (mit gehärterter Oberflächliche) garantiert ein geringes Gewicht und die Anwendung in Heavy-Duty Umgebungen
• Sämtliche Anschlussmöglichkeiten mit Voll- und Hohlwellen


Weiterführende Links zu "RDE405-B Planetengetriebe"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "RDE405-B Planetengetriebe"



Ausgangsdrehmoment nominal Kurzzeitbetrieb 12 Nm
Dauerbetrieb 5 Nm
Radiallast 25 N
Axiallast 1 N
Max. Getriebespiel 0,5°
Gewicht Abhängig von Bauform und Übersetzung
Betriebstemperatur -20° ÷ +90°
Schmierung Kurzzeitbetrieb Schmierfett; Gazpromneft LX EP2
Dauerbetrieb Schmieröl; Castrol Optigear 110/100
Lebensdauer 10.000 Stunden



Effizienztabelle
StufenÜbersetzungenEffizienz
1s 3 81%
4 81%
5 81%
10 81%
2s 15 73%
20 73%
25 73%
30 73%
40 73%
50 73%
3s 75 66%
100 66%
125 66%
150 66%
200 66%
250 66%



Leistungstabelle
Eingangsdrehzahl (RPM)Ausgangsdrehmoment (Nm)Eingangsdrehzahl (RPM)Ausgangsdrehmoment (Nm)
4000 3 4000 1,5
3000 4 3000 2
2000 5 2000 2,5
1000 6 1000 3
500 8 500 4
250 8 250 4
100 10 100 5
50 10 50 5
10 10 10 5
Kurzzeitbetrieb - SchmierfettDauerbetrieb - Schmieröl





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "RDE405-B Planetengetriebe"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "RDE405-B Planetengetriebe"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "RDE405-B Planetengetriebe"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "RDE405-B Planetengetriebe"
