Produktinformationen "Drehgeber - Inkremental SCA58-G"

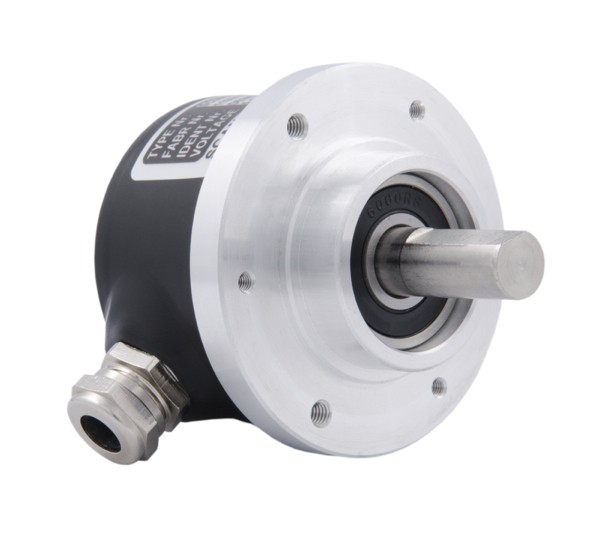

Drehgeber - Inkremental SCA58-G für den Einsatz in automatischen Maschinen, jetzt konfigurieren.

Merkmale:
  • Drehgeber: Ø 58 mm
  • Welle: Ø 1/4 inch bis 10 mm
  • Bis zu 10.000 Imp./Umdr.
  • IP65 (IP66 / IP67 optional)



Weiterführende Links zu "Drehgeber - Inkremental SCA58-G"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber - Inkremental SCA58-G"



Elektrische Eigenschaften

Codierung Inkremental
Auflösung 1 bis 10.000 ppr
(Pulse pro Umdrehung)
Versorgungsspannung 4.5 Vdc min. bis 30 Vdc max.**
(45 mA max. - unbelastet)
Ausgangsspannung Niedrig: 500 mV max. bei 10 mA
Hoch: (Vin - 0.6) bei -10 mA
       (Vin - 1.3) bei -25 mA
Ausgangsstrom 30 mA max. Belastung **
pro Ausgangskanal
Frequenzgang 300 kHz max. **
Ausgangsformat Zwei phasenverschobene Kanäle (A, B) mit Index (Z) und komplementären (A-, B-, Z-) Ausgängen (Optional)
Phasenerkennung B folgt A im Uhrzeigersinn (CW) vom Befestigungsende des Drehgebers aus gesehen
Index Verknüpft mit den Kanälen A und B hoch
Genauigkeit +/- 0.8 arc-min
Ausgangssignal ASIC Push-Pull und Differential
OL7272 Differential Line Driver (M- und MP-Optionen)
26C31 Differential Line Driver 5 V Ausgangs (mit 5 V Eingang)
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt
Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminium
Abdeckkappe: Galvanisch beschichtetes Aluminium
Welle: Edelstahl
Gewicht Drehgeber: ca. ~ 190 gr (6.7 oz)
Kabel: 60 gr / Meter (2.12 oz / Meter)
Lebensdauer des Lagers > 1.9 x 1010 Umdrehungen bei Nominallast
Drehzahl der Welle 4.500 U/min kontinuierlich (max.) IP65
3.000 U/min kontinuierlich (max.) IP66 / IP67
Drehmoment beim Anfahren < 0.02 Nm (2.83 oz-in) bei 25°C
Massenträgheitsmoment 6.0 gcm2 (8.5 x 10-5 oz-in-sek2)
Wellenbelastungen Axial: 50 N (11.25 lbs) max.
Radial: 50 N (11.25 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° bis  +85°C
Lagertemperatur -40° bis  +85°C
Schock 100 G / 11 ms
Vibration 10-2.000 Hz /10 G
Stöße 10 G / 16 ms (1.000 x 3 Achsen)
Luftfeuchtigkeit 98% RH ohne kondensieren
Schutzart IP65 / Nema 5 (ca.)
IP66 / Nema 6 (ca.) - Option
IP67 / Nema 6 (ca.) - Option



Anschlussmöglichkeiten

Kabel 8 Adern (0,14 mm2, 26 AWG) - Differential
Kabelverschraubungen -
Steckverbinder 5-polig M12
8-polig M12
9-polig M23
12-polig M23



** = Dem Anwender wird empfohlen, die Maximalwerte für alle 3 ParaMeter nicht zu kombinieren.
