Produktinformationen "Messsystem F4RS-AM"
Messsystem F4RS-AM

• Anwendungsbereich: Weg- und Winkelverstellung
• Kombinierbar mit einem Magnetring für die rotative Messung
• Alle Parameter sind frei programmierbar
• Hinterleuchtetes, zweizeiliges LCD für Soll- und Istwertanzeige
• 2 Signal-LEDs (Grün/ Rot) zur Anzeige ob die Position erreicht wurde oder nicht
• Zielposition wird von einer PLC über die Schnittstelle an die Anzeige übermittelt
• RS485 Modbus zur Netzverbindung mit PLC oder Fernüberwachungssystem
• PUR-Sensorkabel geeignet für mobile Verlegung in Schleppketten
• Batterielebensdauer 6-8 Jahre

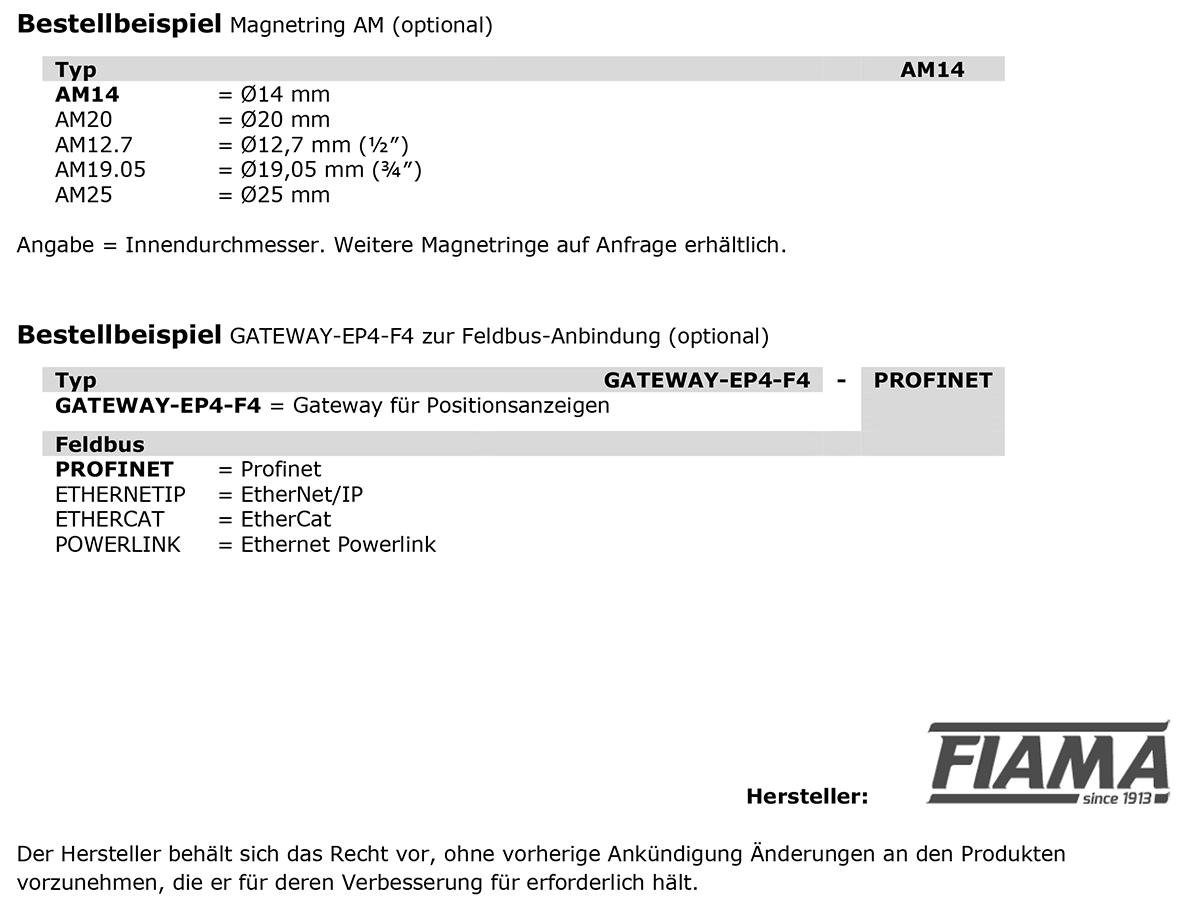

• Weitere Schnittstellen über Konverter möglich: Profinet, EtherNet/IP, ProfiBus


Weiterführende Links zu "Messsystem F4RS-AM"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Messsystem F4RS-AM"



Mechanische Daten

Gewicht

150 g (nur Anzeige)

Display

LCD mit Hinterleuchtung, 2-zeilig, Ziffernhöhe 7,5 mm
Obere Zeile: Sollwert - Untere Zeile: Istwert

Anzeigebereich

-99999; +99999

Geschwindigkeit

Max. 1.000 Umdrehungen / Min.

Sensorkabel

PUR-Kabel, Ø5,5 mm – schleppkettentauglich, fest vorverkabelt

Anschlussart/Schnittstelle

T-Stecker, 4-polig Stecker/Büchse, M12x1 (A-kodiert),

optional: Y-Stecker, 4-polig Büchse, 2 M12x1 (A-kodiert)

Spannung/Schnittstelle

M12T: Kabellänge 135 mm -  M12Y: Kabellänge 200 mm

Betriebstemperatur

0°C bis +50°C

Relative Luftfeuchtigkeit

35 bis 85% (ohne kondensieren)

Schutzklasse

Anzeige: IP65 - Sensor: IP67



Elektrische Daten

Spannungsversorgung

10-30 VDC, max. 100 mA

Batterie

3,6 V- 1/2 AA, Lebensdauer 6-8 Jahre

Lieferbare Funktionen

Reset, absoluter/ inkrementeller Wert,

Umstellung mm/ inch

Tastatur

Frontseitige Bedienung – 3 Programm- und Funktionstasten

Schnittstelle

RS485 – MODBUS RTU

Elektromagnetische Kompatibilität (EMC)

2014/30/UE

RoHS

2011/65/UE





Zeichnung anfordern ...Zeichnung anfordern ...

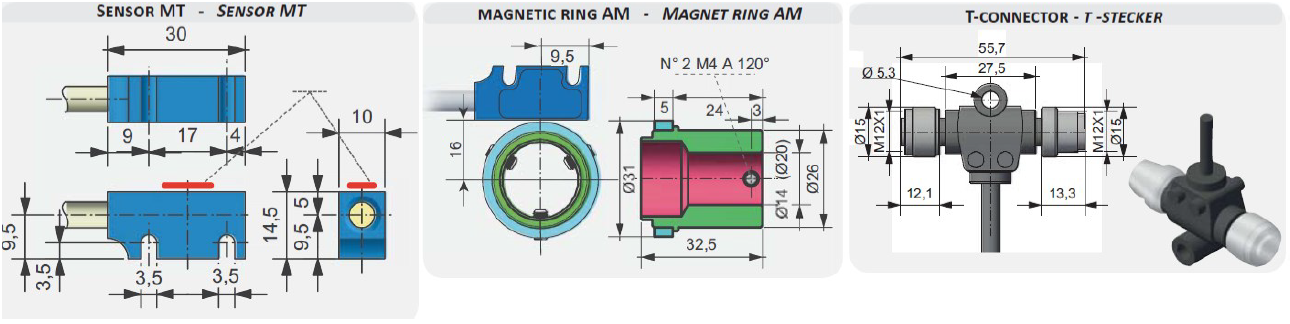

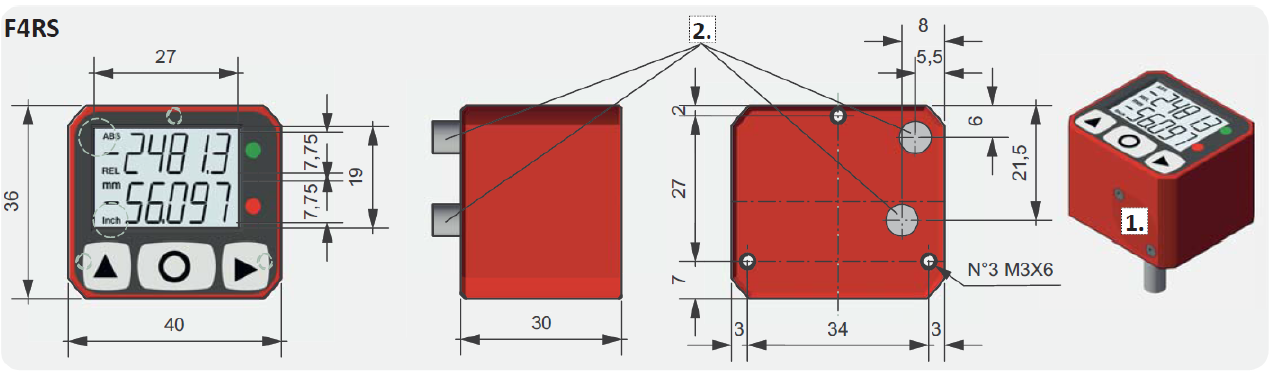

Zeichnung "Messsystem F4RS-AM"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Messsystem F4RS-AM"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Messsystem F4RS-AM"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

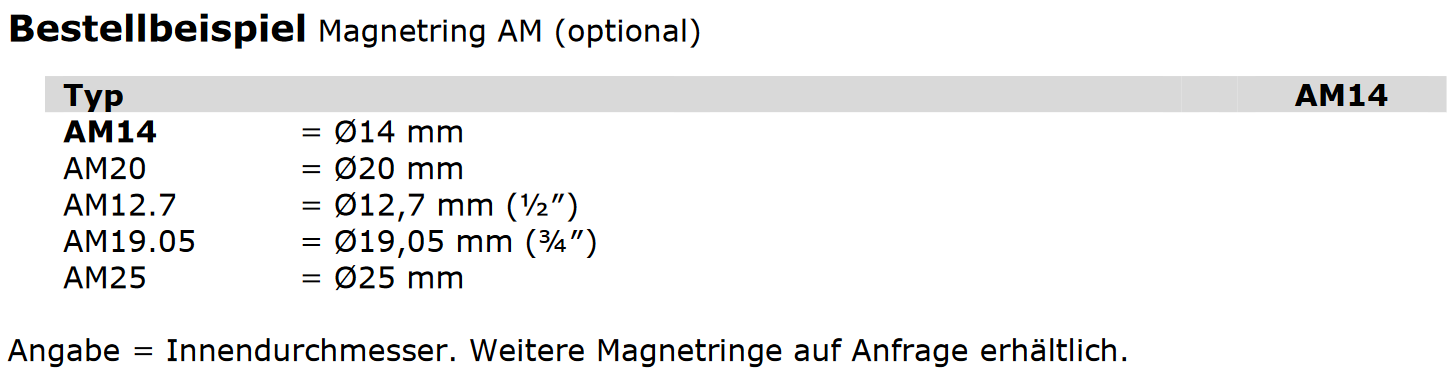

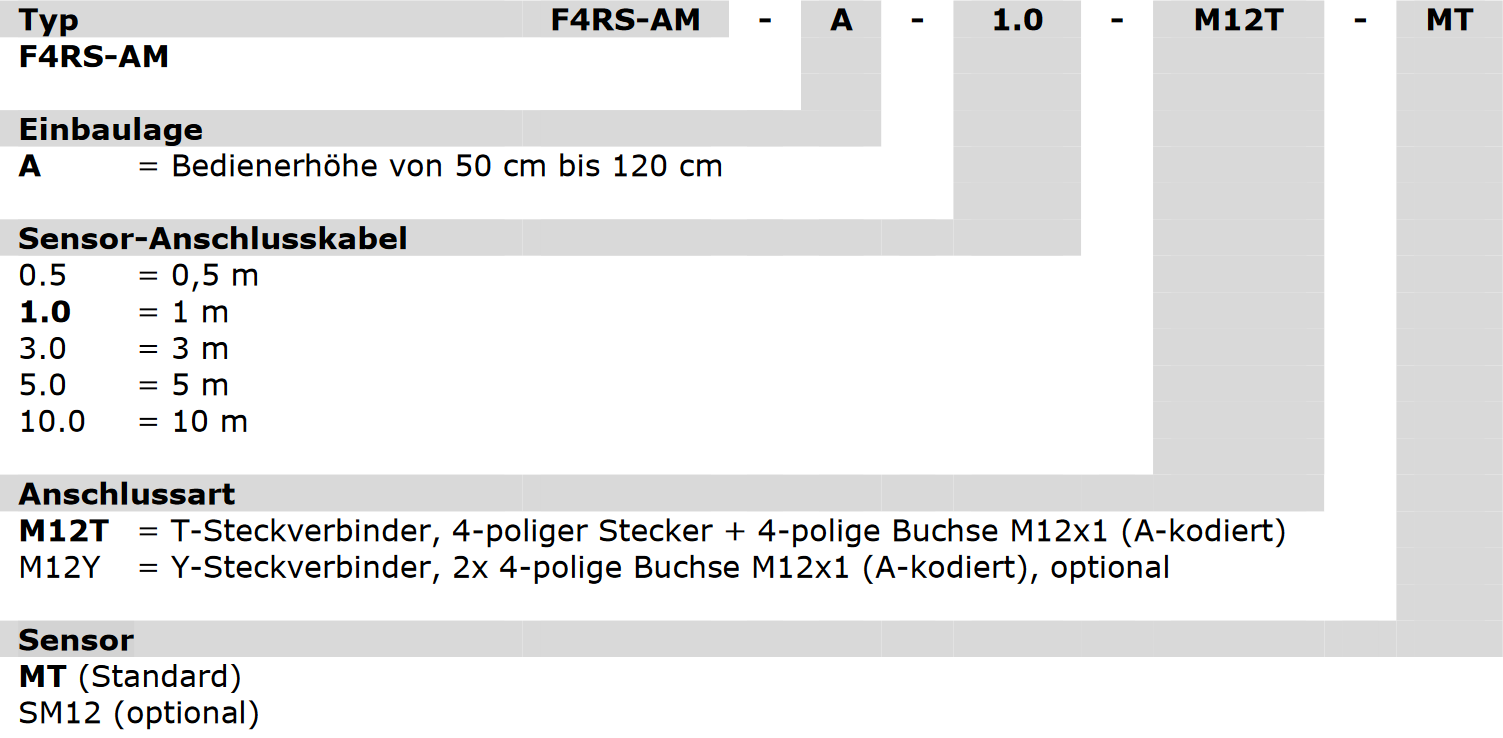

Bestellschlüssel "Messsystem F4RS-AM"
